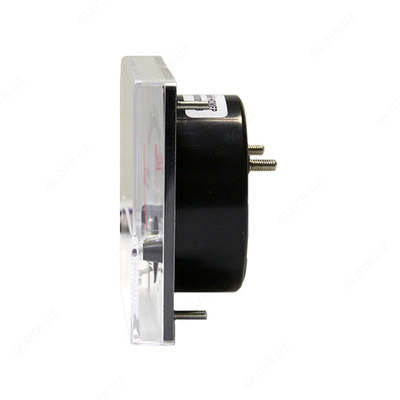

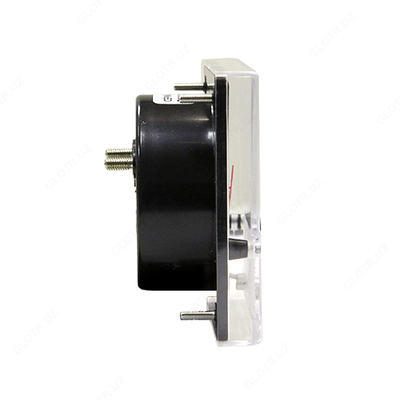

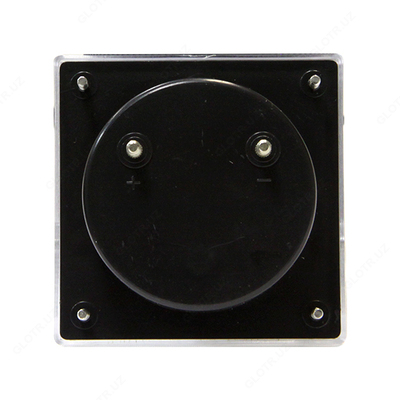

Амперметр А80 300/5А -2,5

Амперметр типа А80 – электроизмерительный аналоговый прибор непосредственного отсчета для определения силы тока в электрических цепях.
Прибор включается последовательно в цепь нагрузки или через измерительный трансформатор тока.
Прибор предназначен для стационарной установки и является показывающим средством измерения.

Каждый амперметр имеет обозначения, которые наносят на корпус, шкалу и у клемм.
Амперметры являются приборами электромагнитной системы с подвижной частью на кернах и подпятниках.
Принцип действия приборов электромагнитной системы основан на взаимодействии магнитного поля измеряемого тока (тока, проходящего через неподвижную катушку) с подвижным сердечником из ферромагнитного материала.
Приборы имеют отсчетное устройство в виде равномерной или неравномерной квадрантной шкалы (движение стрелки по ходу часов с углом отклонения 90 градусов) с нулевой отметки на краю диапазона измерений и стрелочного указателя ножевого типа. Корректор нуля механический.
Конструктивно приборы выполнены в диэлектрических пластиковых корпусах, защищающих измерительный механизм от повреждений и загрязнений. Корпус прибора изготовлен из самозатухающего пластика, обеспечивающего пожаро- и электробезопасность.
Устанавливаются в круглый вырез щитка, изготовленных советскими штампами.
А80 позиционируются как бюджетная серия амперметров, с более низким классом точности 2.5 и более низкую цену относительно приборов типа А72, А96, Э8030-М1.

Обозначение измеряемой величины.
Его указывают на шкале в виде единиц измерения, в которых градуирован прибор. Например, А (ампер). По наименованию единицы измеряемой величины дается наименование прибора.

Класс точности указывается в виде числа, которое наносится на шкалу прибора - 2.5

Приборы для измерения переменного напряжения в цепях на шкале имеют обозначение: ∼.

Приборы работают в диапазоне нормальных частот от 45Hz до 65Hz.

Рабочее положение прибора: ┴ - вертикальное.

Испытательное напряжение изоляции – 2кВ.
