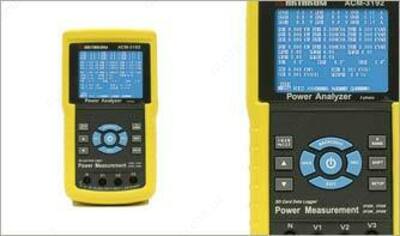

АСМ-3192 — анализатор мощности 3-фазный

Описание товара

Назначение анализатора мощности АСМ-3192:

АСМ-3192 предназначен для работы в однофазных и трехфазных сетях. Причем при работе в однофазных сетях АСМ-3192 может проводить анализ, как для двух, так и трехпроводных линиях, а при работе с трехфазными сетями трех и четырехпроводных линиях.

Описание анализатора мощности АСМ-3192:

В анализаторе мощности АСМ-3192 есть одно отличие, которое выгодно выделяет его среди остальных приборов аналогичного класса, присутствующих на рынке измерительной техники. АСМ-3192 могут записывать измеренные данные на SD-карту в реальном масштабе времени в формате Excel без применения какого-либо специального программного обеспечения.

В качестве элемента памяти может применяться SD карта объемом от 1 до 16 Гб, но для "перестраховки" рекомендуется использовать SD карты до 4 Гб (в комплекте поставки уже имеется SD-карта на 2 Гб).

Для удобства последующего анализа задаются полная дата (число, месяц, год) и время (час, минута, секунда). Пользователь может установить и интервал автоматического опроса от 2 до 7200 сек. Внешний вид представления данных в табличной форме (одна из страниц) в формате .xls.

Для большей наглядности средствами MS Excel можно представить полученную информацию в графическом виде.

Особенности анализатора мощности АСМ-3192:
- Анализ сетей конфигураций: 3ф4п, 3ф3п, 1ф3п, 1ф2п;
- Измерение истинных среднеквадратических значений – True RMS;
- ЖК дисплей 81,4*61 мм с разрешением 320*240;
- Способ установки диапазона: напряжение (автоматический), ток (автоматический, ручной);
- Диапазон частот: 40 Гц…1 кГц;
- Интерфейс RS232C/USB;
- Удержание данных;
- Сохранение измеренных данных на SD-карту в формате Excel в режиме реального времени без использования специального программного обеспечения;
- Регулируемая скорость сэмплирования 2...7200 с;
- Диаметр охвата клещей: 50 мм.

Технические характеристики анализатора мощности АСМ-3192:

Диапазоны	Разрешение	Точность
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Переменное напряжение (TRUE RMS)
10,0 В…600,0 В фаза-нейтраль	0,1 В	±(0,5% + 0,5 В)
10,0 В…600,0 В фаза-фаза	0,1 В	±(0,5% + 0,5 В)
Переменный ток (TRUE RMS)
20 А	0,001 А (<10 А)	±(0,5% + 0,1 А)
20 А		0,001 А (≥10 А)
200 А	0,01 А (<100 А)	±(0,5% + 0,5 А)
200 А		0,1 А (≥100 А)
1200 А	0,1 А (<1000 А)	±(0,5% + 5 А)
1200 А		1 А (≥1000 А)
Коэффициент мощности (PF)
0,00…1,00	0,01	±0,04
Фазовый угол (Φ)
-180°…180°	0,1°	±1° *ACOS(PF)
Частота
45…65 Гц	0,1 Гц	0,1 Гц
Активная мощность
0,000…9,999 кВт	0,001 кВт	±(1% + 0,008 кВт)
10,00…99,99 кВт	0,01 кВт	±(1% + 0,08 кВт)
100,0…999,9 кВт	0,1 кВт	±(1% + 0,8 кВт)
1,000…9,999 МВт	0,1 кВт	±(1% + 0,008 МВт)
Полная мощность
0,000…9,999 кВА	0,001 кВА	±(1% + 0,008 кВА)
10,00…99,99 кВА	0,01 кВА	±(1% + 0,08 кВА)
100,0…999,9 кВА	0,1 кВА	±(1% + 0,8 кВА)
1,000…9,999 МВА	0,1 кВА	±(1% + 0,008 МВА)
Реактивная мощность
0,000…9,999 кВАр	0,001 кВАр	±(1% + 0,008 кВАр)
10,00…99,99 кВАр	0,01 кВАр	±(1% + 0,08 кВАр)
100,0…999,9 кВАр	0,1 кВАр	±(1% + 0,8 кВАр)
1,000…9,999 МВАр	0,1 кВАр	±(1% + 0,008 МВАр)
Активная энергия (WH)
0,000…9,999 кВт•ч	0,001 кВт•ч	±(1% + 0,008 кВт•ч)
10,00…99,99 кВт•ч	0,01 кВт•ч	±(1% + 0,08 кВт•ч)
100,0…999,9 кВт•ч	0,1 кВт•ч	±(1% + 0,8 кВт•ч)
1,000…9,999 МВт•ч	0,1 кВт•ч	±(1% + 0,008 МВт•ч)
Полная энергия (SH)
0,000…9,999 кВА•ч	0,001 кВА•ч	±(1% + 0,008 кВА•ч)
10,00…99,99 кВА•ч	0,01 кВА•ч	±(1% + 0,08 кВА•ч)
100,0…999,9 кВА•ч	0,1 кВА•ч	±(1% + 0,8 кВА•ч)
1,000…9,999 МВА•ч	0,1 кВА•ч	±(1% + 0,008 МВА•ч)
Реактивная энергия (QH)
0,000…9,999 кВАр•ч	0,001 кВАр•ч	±(1% + 0,008 кВАр•ч)
10,00…99,99 кВАр•ч	0,01 кВАр•ч	±(1% + 0,08 кВАр•ч)
100,0…999,9 кВАр•ч	0,1 кВАр•ч	±(1% + 0,8 кВАр•ч)
1,000…9,999 МВАр•ч	0,1 кВАр•ч	±(1% + 0,008 МВАр•ч)
ОБЩИЕ ХАРАКТЕРИСТИКИ
Анализ сетей конфигураций	3ф4п, 3ф3п, 1ф3п, 1ф2п
Измерение истинных среднеквадратических значений – True RMS	Есть
Дисплей	ЖК 81,461 мм с разрешением 320240
Способ установки диапазона	Напряжение (автоматический), ток (автоматический, ручной)
Диапазон частот	40 Гц…1 кГц
Интерфейс	RS232C/USB
Удержание данных	Есть
Сохранение измеренных данных	На SD-карту в формате Excel в режиме реального времени без!!! использования специального программного обеспечения
Регулируемая скорость сэмплирования	2...7200 с
Диаметр охвата клещей	50 мм
Питание	8 батарей АА; сетевой адаптер 9 В
Габаритные размеры	(прибор) 225х125х64 мм (клещи) 210х64х33 мм
Масса	(прибор) 1,05 кг (клещи) 0,52 кг

Показать все

Документы

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

Гарантия

Гарантийный срок эксплуатации прибора составляет 24 месяца с момента его ввода в эксплуатацию, при условии соблюдения потребителем правил эксплуатации, транспортировки, хранения и монтажа, установленных в руководстве по эксплуатации и в соответствии с требованиями ГОСТ 2405–88.

Срок хранения прибора с сохранением гарантийных обязательств — 12 месяцев с даты изготовления.
