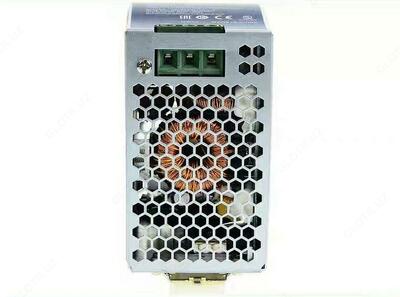

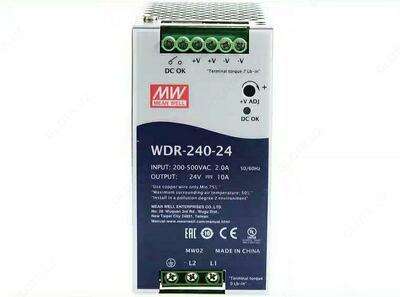

WDR-240-24 Блок питания MEAN WELL

Описание товара

Технические характеристики
Техническая документация

Выход:

Напряжение постоянного тока 24V

Номинальный ток

10A

Диапазон тока 0 ~ 10A

Номинальная мощность 240W

Уровень шума на выходе 150mVp-p

Диапазон регулировки напряжения 24 ~ 28V

Допустимое отклонение напряжения ±1.0%

Нестабильность выходного напряжения по сети ±0.5%

Нестабильность по нагрузке ±1.0%

Время установки, время нарастания 800ms, 150ms/400VAC 1500ms, 150ms/230VAC at full load

Время удержания 18ms / 400VAC 18ms / 230VAC at full load

Вход:

Диапазон входных напряжений 180 ~ 550VAC 254 ~ 780VDC

Диапазон частот 47 ~ 63Hz

КПД 91%

Переменный ток 1A/400VAC 2A/230VAC

Выдерживаемое напряжение l/P-0/P:3KVAC l/P-FG:2KVAC O/P-FG:0.5KVAC O/P-DC OK:0.5KVAC

Пусковой ток COLD START50A

Коррекция коэффициента мощности PF≥0.84/400VAC PF≥0.84/230VAC

Защита:

Защита от перенапряжения 29 ~ 33V / Protection type : Shut down o/p voltage, auto-recovery after 1 minute if the fault condition is removed

Защита от перегрузки 105 ~ 130% rated output power / Protection type: Constant current limiting, unit will shut down after 3 sec., auto-recovery after 1 minute if the fault condition is removed

Условия окр. среды:

Диапазон рабочих температур -30 ~ +70°C

Рабочая влажность 20 ~ 95% RH non-condensing

Температурный коэффициент ±0.03%/°C (0 ~ 50°C)

Вибрация Component:10 ~ 500Hz, 2G 10min./1 cycle, 60min. each along X, Y, Z axes; Mounting: Compliance to IEC60068-2-6

Температурно-влажностный режим хранения -40 ~ +85°C, 10 ~ 95% RH

Безопасность и ЭМП:

Стандарты безопасности UL508 approved, IEC60950-1 CB approved by SIQ, design refer to GL

Сопротивление изоляции l/P-O/P, l/P-FG, O/P-FG:>100M Ohms/500VDC/25°C/70% RH

Электромагнитная совместимость Compliance to EN55022 (CISPR22), EN61204-3 Class B, EN61000-3-2,-3

Электромагнитная помехоустойчивость Compliance to EN61000-4-2,3,4,5,6,8,11, EN55024, EN61000-6-2 (EN50082-2), EN61204-3, heavy industry level, criteria A approved

Прочее:

MTBF (Средняя наработка на отказ) 141.1K hrs min. MIL-HDBK-217F (25°C)

Габаритные размеры 63125.2113.5mm (WHD)

Упаковка 1.06Kg; 12pcs/13.7Kg/1.06CUFT

Выход:
Напряжение постоянного тока	24V
Номинальный ток	10A
Диапазон тока	0 ~ 10A
Номинальная мощность	240W
Уровень шума на выходе	150mVp-p
Диапазон регулировки напряжения	24 ~ 28V
Допустимое отклонение напряжения	±1.0%
Нестабильность выходного напряжения по сети	±0.5%
Нестабильность по нагрузке	±1.0%
Время установки, время нарастания	800ms, 150ms/400VAC 1500ms, 150ms/230VAC at full load
Время удержания	18ms / 400VAC 18ms / 230VAC at full load

Вход:
Диапазон входных напряжений	180 ~ 550VAC 254 ~ 780VDC
Диапазон частот	47 ~ 63Hz
КПД	91%
Переменный ток	1A/400VAC 2A/230VAC
Выдерживаемое напряжение	l/P-0/P:3KVAC l/P-FG:2KVAC O/P-FG:0.5KVAC O/P-DC OK:0.5KVAC
Пусковой ток	COLD START50A
Коррекция коэффициента мощности	PF≥0.84/400VAC PF≥0.84/230VAC

Защита:
Защита от перенапряжения	29 ~ 33V / Protection type : Shut down o/p voltage, auto-recovery after 1 minute if the fault condition is removed
Защита от перегрузки	105 ~ 130% rated output power / Protection type: Constant current limiting, unit will shut down after 3 sec., auto-recovery after 1 minute if the fault condition is removed

Условия окр. среды:
Диапазон рабочих температур	-30 ~ +70°C
Рабочая влажность	20 ~ 95% RH non-condensing
Температурный коэффициент	±0.03%/°C (0 ~ 50°C)
Вибрация	Component:10 ~ 500Hz, 2G 10min./1 cycle, 60min. each along X, Y, Z axes; Mounting: Compliance to IEC60068-2-6
Температурно-влажностный режим хранения	-40 ~ +85°C, 10 ~ 95% RH

Безопасность и ЭМП:
Стандарты безопасности	UL508 approved, IEC60950-1 CB approved by SIQ, design refer to GL
Сопротивление изоляции	l/P-O/P, l/P-FG, O/P-FG:>100M Ohms/500VDC/25°C/70% RH
Электромагнитная совместимость	Compliance to EN55022 (CISPR22), EN61204-3 Class B, EN61000-3-2,-3
Электромагнитная помехоустойчивость	Compliance to EN61000-4-2,3,4,5,6,8,11, EN55024, EN61000-6-2 (EN50082-2), EN61204-3, heavy industry level, criteria A approved

Прочее:
MTBF (Средняя наработка на отказ)	141.1K hrs min. MIL-HDBK-217F (25°C)
Габаритные размеры	63125.2113.5mm (WHD)
Упаковка	1.06Kg; 12pcs/13.7Kg/1.06CUFT
