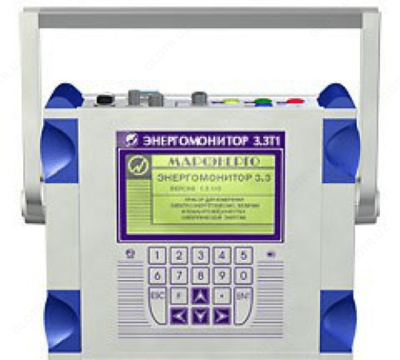

Энергомонитор-3.3 Т1 — прибор для измерений электроэнергетических величин и показателей качества электроэнергии

Описание товара

Описание прибора для измерений электроэнергетических величин и показателей качества электроэнергии Энергомонитор-3.3 Т1:

Прибор для измерения электро-энергетических величин и показателей качества электрической энергии Энергомонитор 3.3Т1 - это эталонный счетчик, анализатор ПКЭ по ГОСТ 13109-97, измеритель, регистратор и осциллограф в одном приборе.

Особенности прибора Энергомонитор-3.3 Т1:
- Измерения и регистрации основных показателей качества электроэнергии (ПКЭ);
- Измерения и регистрации основных параметров электрической энергии в однофазных и трехфазных электрических сетях: действующих значений напряжений и токов при синусоидальной и искаженной формах кривых; активной, реактивной и полной электрической мощности;
- Поверки однофазных и трехфазных счетчиков активной и реактивной электрической энергии на месте эксплуатации, а также для контроля метрологических характеристик счетчиков и правильности их подключения без разрыва токовых цепей;
- Поверки измерительных трансформаторов напряжения и тока на местах их эксплуатации;
- Измерения параметров вторичных цепей (мощности нагрузки) в системах учета электрической энергии;
- Поверки электроизмерительных приборов, энергетических измерительных преобразователей напряжения, тока, активной и реактивной мощности на месте их эксплуатации;
- Измерения амплитудных и пиковых значений переменного напряжения частотой до 500 Гц по одному/трем каналам и по разностному каналу, для поверки и калибровки амплитудных и пиковых вольтметров.

Технические характеристики прибора для измерений электроэнергетических величин и показателей качества электроэнергии Энергомонитор-3.3 Т1:

Наименование варианта, назначение	Диапазоны измерений тока
«Лабораторный» для высокоточных измерений	25мА÷7,5А
«Лабораторный плюс» для высокоточных измерений и поверки электросчетчиков в расширенном диапазоне	5мА÷0,75А 25мА÷7,5А 250мА÷75А
«Универсальный» для измерений без разрыва токовых цепей	100мА÷15А 1А÷150А
«Стандартный» для высокоточных измерений, а также измерений без разрыва токовых цепей	25мА÷7,5А (блок тр. тока) и 1А÷150А (клещи)
«Специальный» для работы во вторичных цепях и поверки электросчетчиков	25мА÷7,5А (блок тр. тока) и 100мА÷15А (клещи)
«Специальный плюс » для измерений без разрыва токовых цепей и поверки электро-счетчиков	5мА÷0,75А 25мА÷7,5А 250мА÷75А 100мА÷15А (кл.)
«Оптимальный» для измерений без разрыва токовых цепей в широком диапазоне токов	100мА÷15А 10А÷1200А
«3000А» для измерений без разрыва токовых цепей в верхнем диапазоне токов (до 3000А !)	15А÷350А 150А÷3500А
Широкодиапазонный	100мА÷15А 15А÷350А 150А÷3500А
Широкодиапазонный плюс	5мА÷0,75А 25мА÷7,5А 250мА÷75А 100мА÷15А 15А÷350А 150А÷3500А
Прибор сравнения для поверки ТТ и ТН (класса 0,2 и хуже) и счетчиков (класса 0,5 и хуже)	В комплекте с УПТТ (1А и 5А), УПТН, ПИНТ
Базовый комплект	-

Параметр	Значение
Электропитание от сети переменного тока	100...264 В, (50 ± 5) Гц
Потребляемая мощность по цепи переменного то	Не более 20 ВА
Потребляемая мощность по цепи постоянного тока при напряжении 12 В (от адаптера питания или УЗП)	Не более 8 ВА
Время работы от устройства зарядно-питающего УЗ	Не менее 2 ч
Безопасность по ГОСТ 12.2.091-2012 (IEC 61010-1)	*
Степень защиты корпуса	IP 40
Категория измерений	II и III
Защита от поражения электротоком	Двойная изоляция
Габаритные размеры (Длина × Ширина × Высота)	Не более 250 × 280 × 80 мм
Масса	Не более 2,0 кг
Рабочие условия эксплуатации
Температура окружающего возд	от –20 до 55 °С
Относительная влажность воздуха	до 90 % при 30 °С
Атмосферное давление	70–106,7 кПа (537–800 мм рт. ст.)

Показать все

Документы

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

Гарантия

Гарантийный срок эксплуатации прибора составляет 24 месяца с момента его ввода в эксплуатацию, при условии соблюдения потребителем правил эксплуатации, транспортировки, хранения и монтажа, установленных в руководстве по эксплуатации и в соответствии с требованиями ГОСТ 2405–88.

Срок хранения прибора с сохранением гарантийных обязательств — 12 месяцев с даты изготовления.
