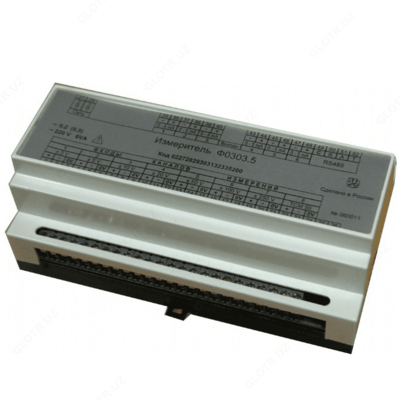

Ф0303.5 — измерительный преобразователь (модуль аналогового ввода)

Описание товара

Описание измерительного преобразователя Ф0303.5:
Модуль аналогового ввода Ф0303.5, щитовой, восьмиканальный, монтируемый на DIN - рейку, без непостредственного отображения результатов измерений. Наличие дополнительной гальванической развязки между каналами, исполнения с аналоговыми выходами и расширенного списка выбора входных диапазонов является существенным преимуществом модуля аналогового ввода сигналов Ф0303.5 перед аналогами.
Гальваническая развязка между каналами является радикальным решением большинства проблем, связанных с заземлением. Исполнения с аналоговыми выходами позволяет использовать модуль в качестве многоканального модуля гальванической развязки. Возможность расширенного выбора входных диапазонов до 250В и до 1А позволяет использовать модуль аналогового ввода-вывода в качестве многоканального нормализатора (преобразователя) сигналов.
Можно выделить следующие преимущества применения модулей ввода с индивидуально изолированными каналами:

исключается появление паразитных токов по земле, уравнивающих потенциалы, и тем самым снижает индуктивные наводки, вызванные этими токами;

уменьшается напряжение синфазной помехи на входе (например, синфазное напряжение на термопаре относительно Земли не влияет на вход модуля ввода);

защищает от пробоя вследствие синфазного перенапряжения (например, синфазное напряжение на термопаре относительно Земли может быть каким угодно большим, если оно не превышает напряжение пробоя изоляции).

Описание измерительного преобразователя Ф0303.5:

Модуль аналогового ввода Ф0303.5 предназначен для преобразования в цифровой вид сигналов от первичных датчиков. Подключаемыми датчиками могут быть термопары и термосопротивления, датчики давления, расхода, уровня, влажности или любые другие с выходным сигналом постоянного тока или напряжения. Модули аналогового ввода Ф0303.5 применяются в системах АСУ ТП распределенного сбора информации, обработки и автоматического регулирования.

Информация для заказа:

Варианты исполнения измерительного преобразователя Ф0303.5 представлены ниже.

1.	Исполнение (количество входов/выходов)	1 вход	1 вход - 1 выход	4 входа	4 входа - 4 выхода	6 входов	6 входов - 6 выходов	8 входов	8 входов - 8 выходов
1.	Код для заказа	1AI	1AI-1AO	4AI	4AI-4AO	6AI	6AI-6AO	8AI	8AI-8AO
2.	Аналоговый выход (для исполнений с выходом)	нет	0...5 mA	4...20 mA
2.	Код для заказа	0	1	2
3.	Питание прибора	сеть переменного тока 220 В	сеть постоянного тока 24 В
3.	Код для заказа	AC	DC
4.	Вид гальванической развязки	групповая	межканальная
4.	Код для заказа	0	1
5.	Код диапазона измерений по каждому каналу (1, 2, 3, 4, 5, 6, 7, 8 каналу)	0,1 mA	0,2 mA	0.5 mA	1 mA	2 mA	5 mA	10 mA	20 mA	50 mA	100 mA
	Код для заказа	00	01	02	03	04	05	06	07	08	09
	Код диапазона измерений по каждому каналу	200 mA	500 mA	1 А	10 mV	20 mV	50 mV	100 mV	200 mV	500 mV	1 V
	Код для заказа	10	11	12	20	21	22	23	24	25	26
	Код диапазона измерений по каждому каналу	2 V	5 V	10 V	20 V	50 V	100 V	250 V	400 V	75 mV	150 mV
	Код для заказа	27	28	29	30	31	32	33	34	35	36
	Код диапазона измерений по каждому каналу	0-5 mA	0-20 mA	4-20 mA	0-10 V	TCM100 W100 = 1,4260 (-50...+200)	TCM100 W100 = 1,4280 (-50...+200)	TCM50 W100 = 1,4260 (-50...+200)	TCM100 W100 = 1,4280 (-50...+200)	TCП100 W100 = 1,3850 (-200...+750)	TCП100 W100 = 1,3910 (-200...+750)
	Код для заказа	40	41	42	43	50	51	52	53	54	55
	Код диапазона измерений по каждому каналу	TCП50 W100 = 1,3850 (-200...+750)	TCП50W100 = 1,3910 (-200...+750)	ТХК (L)	TХА (К)	ТНН (N)	ТЖК (J)	ТПП (R)	ТПП (S)
	Код для заказа	56	57	58	59	60	61	62	63
6.	Вид исполнения	общепромышленное	экспортное	тропическое
6.	Код для заказа	0	1	2
7.	Вид приемки	приемка ОТК	поверка ЦСМ
7.	Код для заказа	0	1

Исполнение прибора формируется из последовательного набора кодов заказа.

Пример заказа Ф0303.5 - 1AI-1AO 2 DC 1 01 21 24 50 11 09 42 29 2 0:

Исполнение (количество входов/выходов)	1 вход - 1 выход	1AI-1AO
Аналоговый выход (для исполнений с выходом)	4...20 mA	2
Питание прибора	сеть постоянного тока 24 В	DC
Вид гальванической развязки	межканальная	1
Код диапазона измерений по каждому каналу: код канала 1 код канала 2 код канала 3 код канала 4 код канала 5 код канала 6 код канала 7 код канала 8	0,2 mA 10 mV 200 mV TCM100 W100 = 1,4260 (-50...+200) 500 mA 100 mA 4-20 mA 10 V	01 21 24 50 11 09 42 29
Вид исполнения	тропическое	2
Вид приемки	приемка ОТК	0

Показать все

Документы

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

Гарантия

Гарантийный срок эксплуатации прибора составляет 24 месяца с момента его ввода в эксплуатацию, при условии соблюдения потребителем правил эксплуатации, транспортировки, хранения и монтажа, установленных в руководстве по эксплуатации и в соответствии с требованиями ГОСТ 2405–88.

Срок хранения прибора с сохранением гарантийных обязательств — 12 месяцев с даты изготовления.

НОВИНКА

20 отзывов

Артикул

Бренд

Uzkip

В наличии

ГОСТ

2405-88

ТУ

4212-114-64115539-2014

Срок доставки

2-3 дня

Периодичность поверки

2 года

Цена в розницу

10 сум

Стоимость товара указана без НДС. При заказе добавляется 12%.
