Патрон ПТ 1.3-10-100-20 УХЛ3

Описание товара

Описание

Патроны ПТ – это заменяемые элементы высоковольтных предохранителей ПКТ.
Предназначены для использования в трёхфазных сетях переменного тока напряжением 6 кВ, 10 кВ, 35 кВ частотой 50, 60 Гц для защиты силовых трансформаторов, воздушных и кабельных линий, а так же для защиты трансформаторов напряжения от сверхтоков при перегрузках и коротких замыканиях.

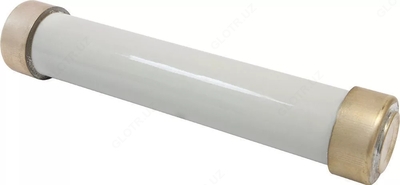

Патрон состоит из цилиндрического корпуса, изготовленного из высокопрочного электротехнического фарфора, внутри корпуса находится токопроводящий плавкий элемент и наполнитель (кварцевый песок высшей степени очистки).
Наполнитель обеспечивает эффективное гашение электрической дуги внутри предохранителя при его срабатывании не повреждая фарфоровую оболочку.
Контактные колпаки изготовлены из электротехнической меди с гальваническим покрытием, что обеспечивает высокие показатели токопроводности

Условное обозначение
ПТ 1.3- 10-100-20 УХЛ3
П - предохранитель;
Т - для силовых трансформаторов;
1 - однополюсный
3 - конструктивное исполнение контакта;
10 - номинальное напряжение кВ;
100 - номинальный ток предохранителя А;
20 - номинальный ток отключения кА;
УХЛ- климатическое исполнение;
3 - категория размещения.

Конструктивно патрон ПТ 1.3 представляет собой два спаянных между собой патрона ПТ 1.2

Габаритные размеры:
Длина патронов        464мм
Диаметр колпака одного патрона ПТ 1.2    72мм
Масса, кг                  5,8
