Орион-БР — блок резисторов

Описание товара

Назначение блока резисторов Орион-БР:

Блок резисторов Орион-БР предназначен для шунтирования дискретных входов микропроцессорных терминалов (с действием на включение или отключение выключателя без выдержки времени и контроля по току), к которым подключены вторичные цепи большой протяженности, с целью повышения их помехоустойчивости.

Описание блока резисторов Орион-БР:

Блок резисторов Орион-БР представляет собой набор резисторов номинала 3,9 кОм 25 Вт, объединенных в две группы из семи и трех резисторов, каждая – со своим общим выводом. За счет шунтирования низким сопротивлением резисторов блока достаточно высокоомных цепей дискретных входов микропроцессорных терминалов существенно повышается их помехоустойчивость.

Максимальный потребляемый ток по каждой фазе по любому входу составляет порядка 55 мА при напряжении 220 В любого рода тока. Все клеммы блока резисторов изолированы от корпуса.

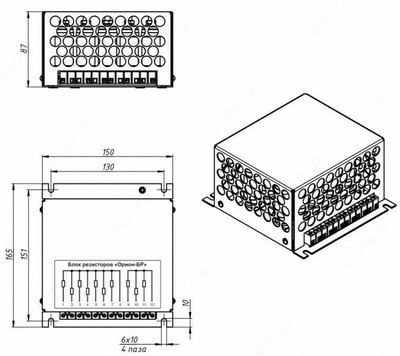

Конструктивно блок резисторов представляет собой металлический блок, монтируемый на глухую стенку, с клеммниками для подключения к входным цепям терминала.

Технические характеристики блока резисторов Орион-БР:

Параметр	Значение
Номинальные входные напряжения на резисторах	220 В
Номинальный входной ток каждого резистора	50 мА
Габаритные размеры	165 × 150 × 90 мм
Масса блока	Не более 2 кг
Рабочий диапазон температур	–40…+55°С

Комплект поставки Орион-БР

№ Наименование Количество

1 Блок резисторов Орион-БР 1

2 Руководство по эксплуатации 1

3 Паспорт 1

Показать все

Документы

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

Гарантия

Гарантийный срок эксплуатации прибора составляет 24 месяца с момента его ввода в эксплуатацию, при условии соблюдения потребителем правил эксплуатации, транспортировки, хранения и монтажа, установленных в руководстве по эксплуатации и в соответствии с требованиями ГОСТ 2405–88.

Срок хранения прибора с сохранением гарантийных обязательств — 12 месяцев с даты изготовления.

НОВИНКА

20 отзывов

Артикул

Бренд

Uzkip

В наличии

ГОСТ

2405-88

ТУ

4212-114-64115539-2014

Срок доставки

2-3 дня

Периодичность поверки

2 года

Цена в розницу

10 сум

Стоимость товара указана без НДС. При заказе добавляется 12%.

С этим товаром смотрят

АКИП-7516/3 — мера сопротивления

10 сум

АКИП-7504/6 — мера электрического сопротивления многозначная

10 сум

АКИП-7517/1 — мера сопротивления

10 сум

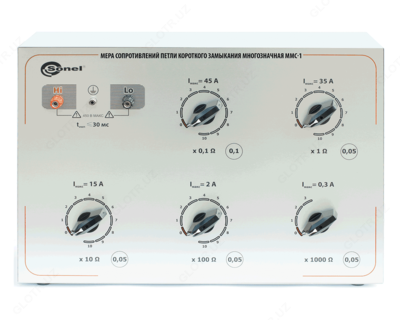

ММС-1 — мера сопротивлений петли короткого замыкания многозначная

10 сум

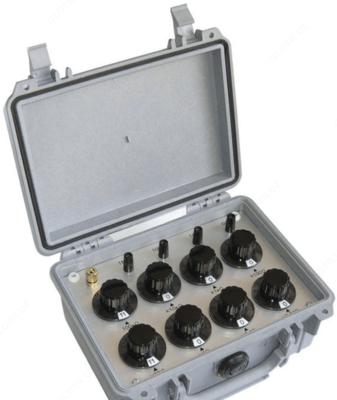

МС3055 — многозначная мера электрического сопротивления

10 сум

АКИП-7510/2 — мера ёмкости многозначная программируемая

10 сум

АКИП-7517/5 — мера сопротивления

10 сум

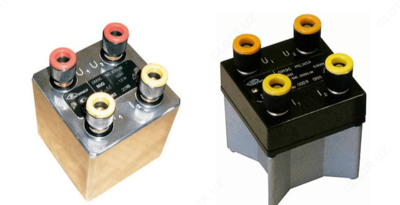

MC3050M — мера сопротивления

10 сум

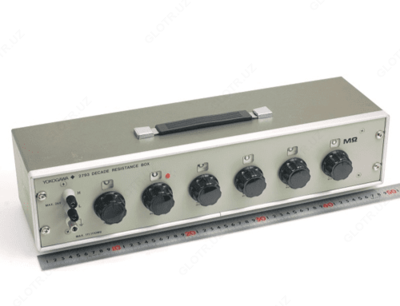

2793 — магазин сопротивлений

10 сум

МЕГЕОН 05350 — магазин сопротивлений

10 сум

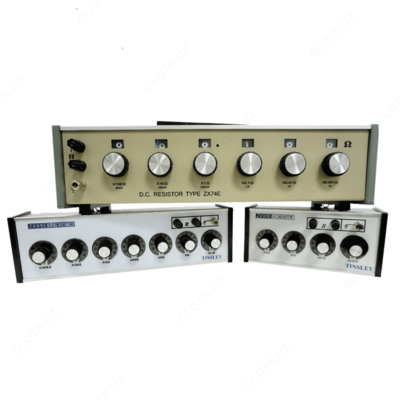

АКИП-7518/8 — мера сопротивления
