IDR-10 реле контроля состояния изоляции КРУ, генераторов, высоковольтных электродвигателей и кабельных линий

Описание товара

Технические характеристики реле контроля состояния изоляции КРУ, генераторов, высоковольтных электродвигателей и кабельных линий IDR-10:

Параметр Значение

Количество каналов регистрации частичных разрядов в изоляции 3

Рабочее напряжение емкостных делителей, кВ (6 ÷ 10), 24, 36

Интерфейсы для настройки и связи с системой АСУ-ТП USB, RS-485

Габаритные размеры реле, мм 144х144х50

Диапазон рабочих температур реле без использования подогрева, °C -40 ÷ +50

Назначение реле контроля состояния изоляции КРУ, генераторов, высоковольтных электродвигателей и кабельных линий IDR-10:

Реле IDR-10 может быть использовано для мониторинга технических параметров:

Изоляции обмотки статоров турбо- и гидрогенераторов, высоковольтных моторов;
Изоляции шин КРУ 6 ÷ 36 кВ, ячеек, отходящих кабельных линий, объектов;
Изоляции кабельных линий с рабочим напряжением 6 кВ и выше.

Оценка технического состояния изоляции высоковольтного оборудования осуществляется на основе измерения и анализа распределения частичных разрядов. Данный метод оперативной диагностики состояния изоляции является универсальным и очень чувствительным, позволяющим выявлять дефекты в изоляции на самых ранних стадиях их развития.

При помощи встроенных в реле IDR-10 алгоритмов производится расчет интегральной мощности разрядов, что более точно отражает опасность выявленного дефекта. Это позволяет точнее настраивать порог срабатывания выходного реле.

Уникальной возможностью IDR-10 является автоматизированное экспертное определение типа дефекта, выявленного в изоляции. Для этого результаты измерений частичных разрядов обрабатываются при помощи встроенной экспертной системой «PD-Expert», распознающей образ дефекта. Также производится версия реле со встроенной экспертной системой.

Достоинством работы реле IDR-10 является также то, что оно выполняет стандартные функции индикатора наличия напряжения на контролируемых шинах. При помощи свечения трех светодиодов реле показывает наличие высокого напряжения в фазах даже при отсутствии оперативного напряжения питания.

Показать все

Документы

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

Гарантия

Гарантийный срок эксплуатации прибора составляет 24 месяца с момента его ввода в эксплуатацию, при условии соблюдения потребителем правил эксплуатации, транспортировки, хранения и монтажа, установленных в руководстве по эксплуатации и в соответствии с требованиями ГОСТ 2405–88.

Срок хранения прибора с сохранением гарантийных обязательств — 12 месяцев с даты изготовления.

НОВИНКА

20 отзывов

Артикул

Бренд

Uzkip

В наличии

ГОСТ

2405-88

ТУ

4212-114-64115539-2014

Срок доставки

2-3 дня

Периодичность поверки

2 года

Цена в розницу

10 сум

Стоимость товара указана без НДС. При заказе добавляется 12%.

С этим товаром смотрят

РЗА-Профи — набор изолированного инструмента для профессиональных релейщиков

10 сум

Сириус-825-ПАд — устройство релейной защиты и автоматики линии питания депо от выпрямительного агрегата тяговой подстанции депо

10 сум

Орион-КС — реле контроля синхронизма (управление через RS-485)

10 сум

НИР-СЦБ Универсальный — набор электрика-релейщика (изолированный инструмент, 21 позиция)

10 сум

Сириус-825-Ф — устройство релейной защиты и автоматики фидера контактной сети, фидера тупиковой ветки, фидера соединительной ветки

10 сум

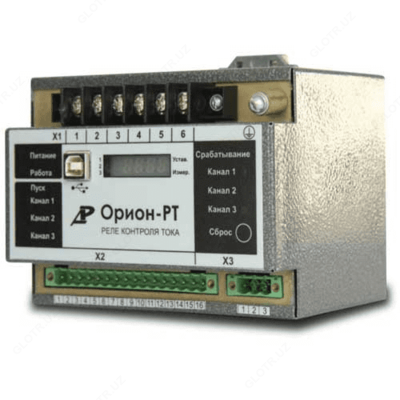

Орион-РТ — микропроцессорное реле контроля переменного трехфазного тока
