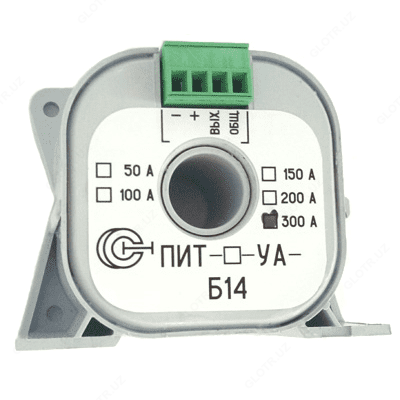

ПИТ-_-УА-Б14 — преобразователь измерительный постоянного и переменного тока

Описание товара

Назначение преобразователя измерительного постоянного и переменного тока ПИТ-_-УА-Б14:

Преобразователи измерительные сериии ПИТ-_-УА-Б14 предназначены для измерения постоянных, переменных и импульсных токов без разрыва цепи.

Данные преобразователи состоят из корпуса, печатной платы, на которой закреплен кольцевой магнитопровод с компенсационной обмоткой и электронной схемы. Составным элементом является специальный датчик Холла, который находится в зазоре магнитопровода и работает как "0"-индикатор. Проводник с током проходит через отверстие в корпусе преобразователя без разрыва измеряемой цепи. Может крепиться на DIN-рейку при помощи промежуточной планки.

Измерительные преобразователи ПИТ-_-УА-Б14 выпускаются с разным диапазоном измеряемых токов:
- ПИТ-50-УА-Б14 - преобразователь измерительный постоянного и переменного тока 0...50 А;
- ПИТ-100-УА-Б14 - преобразователь измерительный постоянного и переменного тока 0...100 А;
- ПИТ-150-УА-Б14 - преобразователь измерительный постоянного и переменного тока 0...150 А;
- ПИТ-200-УА-Б14 - преобразователь измерительный постоянного и переменного тока 0...200 А;
- ПИТ-300-УА-Б14 - преобразователь измерительный постоянного и переменного тока 0...300 А.
Основные преимущества преобразователя измерительного постоянного и переменного тока ПИТ-_-УА-Б14:
- магнитопровод не насыщен;
- усиленный корпус - транспортный вариант;
- увеличенное отверстие под токовую шину;
- минимальное энергопотребление;
- возможность крепления на DIN-рейку.

Технические характеристики преобразователя измерительного постоянного и переменного тока ПИТ-_-УА-Б14:

Параметр	Значение
	ПИТ-50-УА-Б14	ПИТ-100-УА-Б14	ПИТ-150-УА-Б14	ПИТ-200-УА-Б14	ПИТ-300-УА-Б14
Диапазон измеряемых токов, А	0...50	0...100	0...150	0...200	0...300
Допустимая перегрузка по измеряемому току, разы	1,5
Диапазон рабочих температур,°С	-20...+70
Основная приведенная погрешность, не более, %	1,0
Нелинейность выходной характеристики, не более, %	0,1
Выходной сигнал датчика, мА	25; 50 (соответственно)		75; 50; 75 (соответственно)
Полоса пропускания, Гц	0-50000
Источник питания, В	±15 (±5%)
Диаметр отверстия под токовую шину, мм	14
Габаритные размеры, мм	70х55х34
Масса, г	100

Комплект поставки ПИТ-_-УА-Б14

№	Наименование	Количество
1	Преобразователь измерительный постоянного и переменного тока ПИТ-_-УА-Б14 в выбранном исполнении	1
2	Паспорт	1
3	Руководство по эксплуатации	1
4	Упаковочная тара	1

Показать все

Документы

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

Гарантия

Гарантийный срок эксплуатации прибора составляет 24 месяца с момента его ввода в эксплуатацию, при условии соблюдения потребителем правил эксплуатации, транспортировки, хранения и монтажа, установленных в руководстве по эксплуатации и в соответствии с требованиями ГОСТ 2405–88.

Срок хранения прибора с сохранением гарантийных обязательств — 12 месяцев с даты изготовления.
