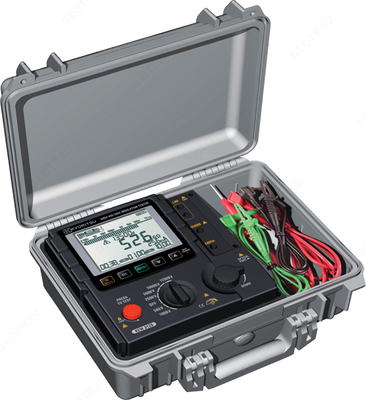

KEW 3128 — измеритель сопротивления изоляции

Описание товара

Описание измерителя сопротивления изоляции KEW 3128:

Измеритель сопротивления изоляции KEW 3128 – это цифровой высоковольтный измеритель сопротивления изоляции с 6 диапазонами измерения: 500В, 1000В, 2500В, 5000В, 10000В и 12000В, который может измерять до 35 ТОм. В каждом диапазоне доступна точная настройка напряжения. Результаты измерений можно сохранять во внутренней памяти; их можно перенести в ПК посредством USB. Результаты измерений можно перенести в ПК в режиме реального времени.

Особенности измерителя сопротивления изоляции KEW 3128:
- Разработан в соответствии со стандартами безопасности. МЭК 61010-1 КАТ.IV 600В;
- Измерения сопротивления изоляции. Испытательное напряжение 12 кВ (максимально), Сопротивление 35ТОм (максимально), Ток КЗ 5мА (максимально);
- Диагностика изоляции. Значения индекса поляризации (Pl), Коэффициента диэлектрической адсорбции (DAR) и Диэлектрической разрядки (DD) отображаются автоматически; можно измерить ступенчатое напряжение (SV), ток утечки и емкость;
- Сохранение измеренных данных. Во внутренней памяти можно сохранять до 32 файлов (максимум);
- Двойной источник питания. Для KEW 3128 используется аккумулятор (12В, 5Ач). В случае перебоев с питанием (при работе от источника питания переменного тока) прибор начинает работать от батареи автоматически;
- Большой индикатор. 5,7 дюймов (320х240 точек);
- Графический индикатор. На индикаторе отображаются изменения значений сопротивления и тока утечки, которые происходят в процессе измерения;
- Предупреждение о цепи под напряжением. Символ, предупреждающий о цепи под напряжением и соответствующий звуковой сигнал;
- Функция подсветки. Функция подсветки облегчает работу в плохо освещенных помещениях и работы, проводимые в темное время суток;
- Функция автоматического отключения. Прибор отключается примерно через 10 минут после последней операции с переключателем диапазонов. Это позволяет продлить срок службы батарей;
- Функция "Фильтр". KEW 3128 оснащен 3 видами функции фильтра, что позволяет смягчить колебания в показаниях.

Технические характеристики измерителя сопротивления изоляции KEW 3128:

ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЯ ИЗОЛЯЦИИ
Выходное напряжение	Диапазон измерений	Пределы допускаемой абсолютной погрешности	Ток короткого замыкания	Номинальный измерительный ток
500 В	От 0 до 50 ГОм	± (0,05R изм. + 3 е.м.р.)	5,0мА макс	1мА и более, 1,2мА и менее при нагрузке 0,5МОм Должно составлять 500В и более
	От 50 до 500 ГОм	± 0,2R изм.
1000 В	От 0 до 100 ГОм	± (0,05R изм. + 3 е.м.р.)		1мА и более, 1,2мА и менее при нагрузке 1МОм
	От 100 ГОм до 1 ТОм	± 0,2R изм.
2500 В	От 0 до 250 ГОм	± (0,05R изм. + 3 е.м.р.)		1мА и более, 1,2мА и менее при нагрузке 2,5МОм
	От 250 ГОм до 2,5 ТОм	± 0,2R изм.
5000 В	От 0 до 500 ГОм	± (0,05R изм. + 3 е.м.р.)		1мА и более, 1,2мА и менее при нагрузке 5МОм
	От 500 ГОм до 5 ТОм	± 0,2R изм.
10 000 В	От 0 до 1 ТОм	± (0,05R изм. + 3 е.м.р.)		0,15мА и более, 0,25мА и менее при нагрузке 10МОм
	От 1 до 10 ТОм	± 0,2R изм.
	От 10 до 35 ТОм	Погрешность не нормирована
12 000 В	От 0 до 1 ТОм	± (0,05R изм. + 3 е.м.р.)		0,15мА и более, 0,25мА и менее при нагрузке 10МОм
	От 1 до 10 ТОм	± 0,2R изм.
	От 10 до 35 ТОм	Погрешность не нормирована
Примечание: R изм. – измеренное значение сопротивления изоляции; е.м.р. – единица младшего разряда
ИЗМЕРЕНИЕ ВЫХОДНОГО НАПРЯЖЕНИЯ ПОСТОЯННОГО ТОКА
Положение переключателя	Номинальное значение	Диапазон регулировки		Пределы допускаемой абсолютной погрешности
500 В	От 500 до 600 В	От 50 до 600 В с шагом 5 В		± (0,1U изм . + 20 В )
1000 В	От 1000 до 1100 В	От 610 до 1200 В с шагом 10 В
2500 В	От 2500 до 2750 В	От 1225 до 3000 В с шагом 25 В
5000 В	От 5000 до 5500 В	От 3050 до 6000 В с шагом 50 В
10 000 В	От 9500 до 10500 В	От 6100 до 10000 В с шагом 100 В
12 000 В	От 11400 до 12600 В	От 10100 до 12000 В с шагом 100 В
Примечание: U изм. – измеренное значение выходного напряжения постоянного тока
ИЗМЕРЕНИЕ НАПРЯЖЕНИЯ ПОСТОЯННОГО И ПЕРЕМЕННОГО ТОКА
Диапазон измерений		Частота	Пределы допускаемой абсолютной погрешности
от 30 до 600 В		Постоянный ток	± (0,02U изм. + 3 е.м.р.)
		От 45 до 65 Гц
Примечание: U изм. – измеренное значение напряжения; е.м.р. – единица младшего разряда
ИЗМЕРЕНИЕ ЧАСТОТЫ НАПРЯЖЕНИЯ ПЕРЕМЕННОГО ТОКА
Диапазон измерений		Пределы допускаемой абсолютной погрешности
От 45 до 65 Гц		± 0,2 Гц
ИЗМЕРЕНИЕ ЭЛЕКТРИЧЕСКОЙ ЕМКОСТИ
Выходное напряжение	Диапазон измерений		Пределы допускаемой абсолютной погрешности
От 500 до 5000 В	От 5 нФ до 50 мкФ		± (0,05 Сизм. + 5 е.м.р.)
От 10000 до 12000 В	От 5 нФ до 1 мкФ
Примечание: Сизм. – измеренное значение электрической емкости ; е.м.р. – единица младшего разряда

Показать все

Документы

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

Гарантия

Гарантийный срок эксплуатации прибора составляет 24 месяца с момента его ввода в эксплуатацию, при условии соблюдения потребителем правил эксплуатации, транспортировки, хранения и монтажа, установленных в руководстве по эксплуатации и в соответствии с требованиями ГОСТ 2405–88.

Срок хранения прибора с сохранением гарантийных обязательств — 12 месяцев с даты изготовления.
