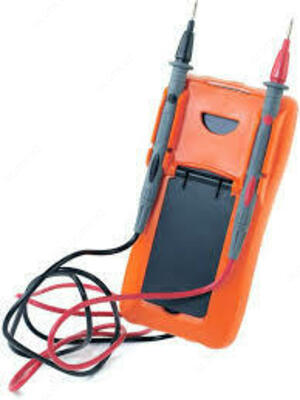

МЕГЕОН 12788 — мультиметр

Описание товара

Назначение мультиметра МЕГЕОН 12788:

МЕГЕОН 12788 – это мультиметр из новой линейки многофункциональных измерительных приборов с автоматическим переключением диапазонов измерений. Мультиметр измеряет переменное и постоянное напряжение, переменный и постоянный ток, сопротивление, ёмкость, частоту, скважность, температуру, коэффициент передачи транзисторов, логический пробник, также функция проверки на обрыв (прозвонка) и диодный тест. Мультиметр оснащен подсветкой дисплея, а также функцией автоматического отключения.

Функциональные особенности мультиметра МЕГЕОН 12788:
- Автоматическое переключение пределов измерения (возможен ручной выбор диапазона);
- Яркая подсветка дисплея;
- Максимальный отсчёт дисплея – 3999;
- Автоматическое определение и индикация полярности;
- Удержание показаний;
- Относительные измерения;
- Логический пробник;
- Защита токовых гнёзд предохранителями;
- Индикатор разряда батареи;
- Авто-выключение после 10 минут бездействия;
- Питание от 2 батарей ААА (возможно использование аккумуляторов).

Технические характеристики мультиметра МЕГЕОН 12788:

Диапазон	Разрешение	Точность	Импеданс
Измерение постоянного напряжения
0,4 В	0,1 мВ	±0,5% + 4 е.м.р.	≥ 40 Мом
4 В	1 мВ		≈ 10 мОм
40 В	10 мВ
400 В	0,1 В
1000 В	1 В	±1% + 4 е.м.р.
Измерение переменного напряжения синусоидальное (40…400Гц)
0,4 В	0,1 мВ	±1,5% + 15 е.м.р.	≥ 40 МОм
4 В	1 мВ	±0,8% + 6 е.м.р.	≈ 10 мОм
40 В	10 мВ
400 В	0,1 В
750 В	1 В	±1,0% + 6 е.м.р.
Диапазон	Разрешение	Точность
Измерение переменного тока (40…400Гц) (защита токовых гнезд предохранителями)
400 мкА	0,1 мкА	± 1,5% + 5 е.м.р.
4 мА	1 мкА
40 мА	10 мкА
400 мА	100 мкА
4 A	1 мА
20 А	10 мА	± 2% + 10 е.м.р.
Измерение постоянного тока (защита токовых гнезд предохранителями)
400 мкА	0,1 мкА	± 1% + 5 е.м.р.
4 мА	1 мкА
40 мА	10 мкА
400 мА	100 мкА
4 A	1 мА
20 А	10 мА	± 2% + 5 е.м.р.
Измерение сопротивления
400 Ом	0,1 Ом	± 0,8% + 5 е.м.р.
4 кОм	1 Ом	± 0,8% + 1 е.м.р.
40кОм	10 Ом
400 кОм	100 Ом
4 MОм	1 кОм
40 MОм	10 кОм	± 1,2% + 5 е.м.р.
Диапазон	Индикация	Амплитуда
Логический пробник
TTL	▲	> 2,5 В
	▼	< 0,8 В
CMOS	▲	> 4 В
	▼	< 2 В
Диапазон	Разрешение	Точность
Измерение ёмкости
4 нФ	1 пФ	± 5% + 8 е.м.р.
40 нФ	10 пФ	± 3,5% + 8 е.м.р.
400 нФ	0,1 нФ
4 мкФ	1 нФ
40 мкФ	10 нФ
200 мкФ	100 нф	± 5% + 8 е.м.р.
Измерение частоты (Максимальное напряжение 250В)
10 Гц	0,001 Гц	± 0,5% + 4 е.м.р.
100 Гц	0,01 Гц
1 кГц	0,1 Гц
10 кГц	1 Гц
100 кГц	10 Гц
1 мГц	100 Гц
30 мГц	1 кГц
Измерение скважности (Максимальное напряжение 250В)
1...99%	0,1%	1% + 3емр
Диодный тест (прямое падение напряжения на диоде)
Отображается приблизительное значение прямого падения напряжения на диоде. Условия испытаний: прямой ток ≈ 0,5 мА, обратное постоянное напряжение около ≈ 1,5 В.
Тест обрыва (прозвонка)
Если сопротивление проверяемой цепи меньше 50 Ом ±10 Ом – будет раздаваться звуковой сигнал, если более 400 Ом на дисплее будет отображено «0L». Напряжение разомкнутой цепи ≈ 0,5В
Тип	Диапазон	Параметры
Коэффициент передачи транзистора
NPN или PNP	0…1000	Ib ≈ 15 мкА, Uce ≈ 4,5 В
Измерение температуры (используется контактная термопара)
- 50…400˚С	1˚С	±1% + 5 е.м.р.
401…1000˚С		±1,5% + 15 е.м.р.
е.м.р. – единица младшего разряда
Параметр		Значение
Общие характеристики
Условия эксплуатации		0…50˚C, ≤70% относительной влажности
Условия хранения и транспортировки		-20…60°C, ≤80% относительной влажности
Питание		3 В (2 батареи тип ААА)
Размеры		170х90х45 мм
Вес		около 290 г (с батареями и защитным чехлом)

Комплект поставки МЕГЕОН 12788

№	Наименование	Количество
1	Цифровой мультиметр МЕГЕОН 12788	1
2	Комплект измерительных щупов	1
3	Термопара	1
4	Батарея тип «ААА» 1,5 В (установлены в прибор)	2
5	Руководство по эксплуатации	1

Файлы для МЕГЕОН 12788

Показать все

Документы

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

Гарантия

Гарантийный срок эксплуатации прибора составляет 24 месяца с момента его ввода в эксплуатацию, при условии соблюдения потребителем правил эксплуатации, транспортировки, хранения и монтажа, установленных в руководстве по эксплуатации и в соответствии с требованиями ГОСТ 2405–88.

Срок хранения прибора с сохранением гарантийных обязательств — 12 месяцев с даты изготовления.
