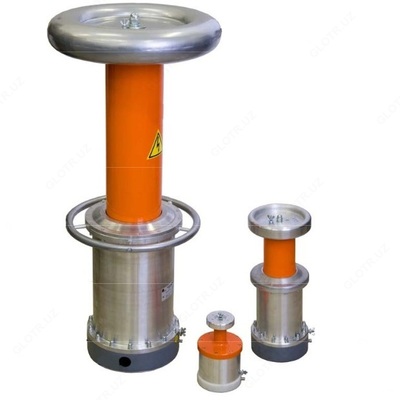

КИВ-220 — конденсатор измерительный высоковольтный

Описание товара

Назначение конденсатора измерительного высоковольтного КИВ-220:

Конденсатор измерительный высоковольтный КИВ-220 предназначен для работы в составе делителей напряжения, средств измерений емкости и тангенса угла потерь высоковольтной изоляции, измерительных установок для поверки измерительных трансформаторов напряжения. Применяется в электроэнергетике (высоковольтных лабораториях, заводах, трансформаторных подстанциях) и органах метрологической службы.

Область применения конденсатора измерительного высоковольтного КИВ-220:
- Выполнение работ по оценке соответствия промышленной продукции других видов, а также иных объектов, установленным законодательством РФ обязательным требованиям (контроль трансформаторного масла и других видов высоковольтной изоляции);
- Услуги по обеспечению единства измерений (поверка измерительных конденсаторов, трансформаторов напряжения и делителей напряжения классов точности 0,2-0,5).

Технические характеристики конденсатора измерительного высоковольтного КИВ-220:

Параметр	Значения
Номинальное напряжение, кВ	220/корень 3
Испытательное напряжение в течение 5 мин, кВ	183
Температурный коэффициент емкости 10^-6 К^-1	40
Избыточное давление заполнения газом SF6, МПа: - номинальное - минимальное	0,3 0,2
Номинальное значение емкости, пФ	46, 48, 50, 52; 96, 98, 100, 102
Допускаемое отклонение от номинального значения, пФ	± 2,5
Пределы допускаемой относительной погрешности определения действительного значения емкости, %	± 0,1 или ±0,05
Тангенс угла потерь, не более	0,5·10^-4
Кажущийся заряд частичных разрядов, пКл, не более	5
Коэффициент напряжения емкости, %, не более	0,01
Наработка на отказ, ч	8000
Условия применения: - температура окружающего воздуха - относительная влажность при 25 °С - отмосферное давление - нормальная частота напряжения - рабочее напряжение	от -10 до +40 °С; не более 80%; 84-106,7 (630–800) кПа (мм рт. ст.); 50±2 Гц 10 – 330/корень 3 кВ
Габаритные размеры (высота х диаметр), мм	1165х505
Масса, кг, не более	45
Средний срок службы, лет	8

Комплект поставки КИВ-220

№	Наименование	Количество
1	Конденсатор измерительный высоковольтный КИВ-220	1
2	Кабель закорачивающий К1 (или заглушка)	1
3	Руководство по эксплуатации	1
4	Методика поверки	1
5	Ящик упаковочный	1

Дополнительная комплектация. Поставляется по договору

№	Наименование	Количество
1	Кабель некоронирующий (или изолированный) высоковольтный К4	1

Показать все

Документы

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

Гарантия

Гарантийный срок эксплуатации прибора составляет 24 месяца с момента его ввода в эксплуатацию, при условии соблюдения потребителем правил эксплуатации, транспортировки, хранения и монтажа, установленных в руководстве по эксплуатации и в соответствии с требованиями ГОСТ 2405–88.

Срок хранения прибора с сохранением гарантийных обязательств — 12 месяцев с даты изготовления.
