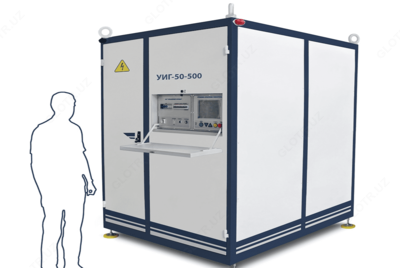

УИГ-50-500 — установка испытания генераторов

Описание товара

Назначение установки УИГ-50-500:

Установка УИГ-50-500 предназначена для проведения испытаний изоляции обмоток генераторов переменным напряжением промышленной частоты, испытания токопроводов постоянным напряжением с максимальной мощностью на нагрузке до 500 кВА, а так же измерения токов утечки на постоянном напряжении, согласно требованиям "Правил устройства электроустановок" и РД 34.45-51.300.

Условия эксплуатации установки УИГ-50-500:

Аппарат рассчитан для эксплуатации в помещениях или под навесом при следующих условиях:

Параметр	Значение
Температура окружающей среды, °С	от +1 до +35
Относительная влажность, %	80 при температуре +25° С
Атмосферное давление, кПа (мм. рт. ст.)	84,0 – 106,7 (630 – 800)

Условия эксплуатации соответствуют УХЛ категории размещения 4 по ГОСТ 15150.

Технические характеристики установки УИГ-50-500:

Параметр	Значение
Напряжение питающей 3-х фазной сети переменного тока (50 Гц), В	380 ± 38
Потребляемая мощность, кВ•А, не более	50
Продолжительность непрерывной работы на максимальном режиме, мин, не более	20
Перерыв после непрерывной работы, мин, не менее	40
Максимальная выходная мощность, кВ•А	500
Наибольшее рабочее напряжение переменного тока в режиме испытания обмотки статора, кВ	42
Наибольшее рабочее напряжение переменного тока в режиме испытания шинопровода, кВ	55
Наибольшее рабочее напряжение выпрямленного тока в режиме испытания токов утечки, кВ	70
Приведенная погрешность измерения токов и напряжений, не более, %	3
Ток срабатывания защиты по высоковольтной стороне, А	10
Ток срабатывания защиты по низковольтной стороне, не более, А	80
Диапазон емкостей объектов испытаний, мкФ	0,01 – 0,7
Габаритные размеры Д×Ш×В, мм	1970×1570×2200
Гарантийный ресурс, ч	1200
Масса, кг, не более	3500

Комплект поставки УИГ-50-500

< < < < < < < < < < < < < < < < < < < < < < < < < < < < < < < < < < < <

Наименование	Количество
Установка испытания генераторов УИГ-50-500	1
Измеритель тока утечки ИТВЦ-20	1
Регулятор напряжения РНО-120А	1
Трансформатор повышающий элегазовый ТИОГ-50-500	1
Реактор резонансный элегазовый РРПОГ-50-500	1
Диск с ПО	1
Блок защиты от перенапряжения	1
Блок аналогово-цифровой	1
Контроллер управления с памятью и выводом результатов на ноутбук	1
Дисплей цветной	1
ВВ диод	1
Стойка ВВ диода	1
Дугогасящий резистор	1
Стойка дугогасящего резистора	1
Делитель напряжения	1
Стойка ограждения	4
Крестовина стойки ограждения	4
Крестовина стойки делителя и ВВ диода	2
Крестовина стойки дугогасящего резистора	1
Короткозамыкатель выносной	1
Кабель измерения	1
Кабель управления	1
Перемычка заземления	3
Кабель силовой 3×25 мм²	1
Кабель питания управления 4×2,5 мм²	1
Провод защитного заземления 10 мм², на барабане (сверхгибкий в прозрачной силиконовой оболочке)	1
Провод рабочего заземления 6 мм², на барабане (сверхгибкий в прозрачной силиконовой оболочке)	1
Провод высоковольтный, (сверхгибкий, силиконовая резина)	1
Шнур ограждения (50м)	1
Комплект тканевых строп	1
Руководство по эксплуатации УИГ-50-500	1
Паспорт УИГ-50-500	1
Паспорт РНО-120А	1
Паспорт ИТВЦ-20	1
Паспорт ТИОГ-50-500	1
Паспорт РРПОГ-50-500	1

Показать все

Документы

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

Гарантия

Гарантийный срок эксплуатации прибора составляет 24 месяца с момента его ввода в эксплуатацию, при условии соблюдения потребителем правил эксплуатации, транспортировки, хранения и монтажа, установленных в руководстве по эксплуатации и в соответствии с требованиями ГОСТ 2405–88.

Срок хранения прибора с сохранением гарантийных обязательств — 12 месяцев с даты изготовления.
