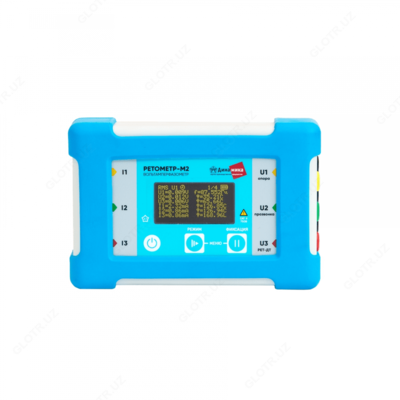

РЕТОМЕТР-М2 — цифровой вольтамперфазометр

Описание товара

Технические характеристики цифрового вольтамперфазометра РЕТОМЕТР-М2:

Параметр Значение

Измерение напряжения

Количество измерительных каналов 3

Диапазон частот измеряемого напряжения переменного тока 0 – 80 Гц

Входное сопротивление Не менее 1 МОм

Основной канал – «U1»

Род тока переменный/постоянный

Диапазоны измерений напряжения канала U1 0,060 – 6,000 В 6,000 – 60,00 В 60,00 – 750,0 В

Пределы допускаемой абсолютной основной погрешности измерения 0,005x+0,003 В 0,005x+0,03 В 0,005x+0,3 В

Дополнительные каналы – «U2» и «U3»

Род тока переменный

Диапазоны измерений напряжения каналов U2 и U3 0,06 – 6 В св. 6 – 750 В

Пределы допускаемой абсолютной основной погрешности измерения 0,01x+0,03 В 0,01x+0,3 В

Измерение силы тока

Количество измерительных каналов 3

Род тока Переменный

Диапазон частот измеряемой силы переменного тока 45 – 65 Гц

Диапазон измерений силы переменного тока промышленной частоты (используется клещевая приставка типа ПТ43-1) от 0,04 до 40 А

Пределы допускаемой относительной основной погрешности измерения силы переменного тока для поддиапазонов: от 0,4 до 6; от 6 до 20 А для поддиапазонов: от 0,04 до 0,4; от 20 до 40 А

± 1,5% + 3 е.м.р. ± 2,0% + 3 е.м.р.

Диапазон измерения силы переменного тока при использовании измерителя токового РЕТ-ДТ (опция) 3 – 30000 А

Пределы допускаемой абсолютной основной погрешности по каналам I1, I2, I3 при использовании их в режиме «РЕТ-ДТ» (без учета погрешности измерения РЕТ-ДТ) ± (0,005х + 0,003Хк) А

Измерение частоты

Диапазон измерений частоты напряжения 40 – 80 Гц

Диапазон напряжения переменного тока 0,6 –750 В

Абсолютная погрешность измерения Не более ± 0,01 Гц

Измерение угла сдвига фаз

Диапазон измерений угла сдвига фаз между напряжением и напряжением, током и током, напряжением и током от - 180 до 180°

Диапазон частот измеряемых сигналов 45 – 55 Гц

Диапазон напряжения переменного тока 0,6 – 750 В

Диапазон силы переменного тока (для стандартных клещей) 0,2 – 40 А

Предел допускаемой основной приведенной погрешности измерения угла сдвига фаз между напряжением и напряжением Не более ± 0,14%

Предел допускаемой основной приведенной погрешности измерения угла сдвига фаз между напряжением и током (между входами U1 и I1, I2, I3, с применением стандартных клещей) для поддиапазонов от 0,4 до 0,1 А для поддиапазонов от 0,1 до 40 А

Не более ± 2,0% Не более ± 1,0%

Предел допускаемой основной приведенной погрешности измерения угла сдвига фаз между током и током (между входами I1 и I3, с применением стандартных клещей) для поддиапазонов от 0,1 до 0,4 для поддиапазонов: от 0,1 до 40 А

Не более ± 2,0% Не более ± 1,0%

Дополнительные функции

Возможность проведения измерения трехфазной векторной диаграммы напряжения и тока +

Возможность проведения измерения прямой, обратной и нулевой последовательностей трехфазного сигнала +

Расчет однофазной мощности по измеренному напряжению и току (полная, активная или реактивная) +

Диапазон отображаемых значений 0,001… 999,9 кВА (Вт, Вар)

Расчет сопротивления по измеренному напряжению и току (полное, активное или реактивное с учетом знака) +

Диапазон отображаемых значений 0,001… 999,9 кОм

Проверка целостности проводника - в режиме «прозвонка» +

Пороговое значение сопротивления в режиме «прозвонка» 10 ± 2 Ом

Проверка полярности обмоток трансформаторов

Общие данные

Пределы допускаемой дополнительной погрешности измерения напряжения и силы переменного тока от изменения температуры окружающего воздуха, на 10°С изменения температуры ± (0,5 основной погрешности)

Масса прибора (без клещевой приставки, без токовой петли, без чехла) Не более 0,5 кг

Масса комплекта (с тремя стандартными клещами типа ПТ43-1, с чехлом, сумкой, БП, измерительными щупами и ЗИП) Не более 3 кг

Габаритные размеры (без чехла) Не более 110х195х45 мм

Габаритные размеры (в сумке) Не более 270х173х130 мм

Требования безопасности по ГОСТ Р 52319-2005 Класс оборудования: II Изоляция: основная Категория монтажа (категория перенапряжения): CАТ II Степень загрязнения микросреды: 2

Испытательное напряжение электрической прочности изоляции каналов напряжения относительно корпуса прибора: 3250 В; токовые входы и разъем для подключения сетевого адаптера относительно корпуса прибора: 500 В

Условия применения

Диапазон рабочих температур от - 20 до + 40 ºС

Нормальная температура 20 ± 5 ºС

Температура транспортирования от - 50 до + 50 ºС

Температура хранения от 5 до 40 ºС

Относительная влажность воздуха при 25 ºС Не более 80%

Высота над уровнем моря Не более 2000 м

Группа условий эксплуатации по ГОСТ 17516.1-90 М23

Степень защиты по ГОСТ 14254-96 Оболочки: IP41 Входных клемм: IP65

Питание прибора от встроенного Li-ion аккумулятора 1800 мА×ч

Напряжение питания 3,7 В

Потребляемый ток от аккумулятора в режиме работы: не более 80 мА в выключенном режиме: не более 5 мА

Время непрерывной работы от полностью зараженного аккумулятора Не менее 20 ч

Потребляемый ток от адаптера в режиме заряда Не более 800 мА 1

Характеристики надежности

Средний срок службы (кроме аккумулятора и сетевого адаптера) Не менее 30 лет

Средняя наработка на отказ Не менее 10000 ч

Среднее время восстановления работоспособного состояния с учетом времени поиска неисправности Не более 3ч

Показать все

Документы

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

Гарантия

Гарантийный срок эксплуатации прибора составляет 24 месяца с момента его ввода в эксплуатацию, при условии соблюдения потребителем правил эксплуатации, транспортировки, хранения и монтажа, установленных в руководстве по эксплуатации и в соответствии с требованиями ГОСТ 2405–88.

Срок хранения прибора с сохранением гарантийных обязательств — 12 месяцев с даты изготовления.
