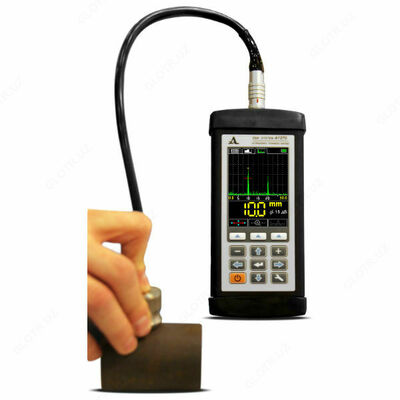

Описание толщиномера А1270:
ЭМА толщиномер А1270 предназначен для толщинометрии изделий из алюминия, сплавов алюминия и сталей без применения контактных жидкостей. Используемые с толщиномером ЭМА преобразователи мало чувствительны к состоянию поверхности, поэтому поверхность объекта контроля не требует специальной подготовки, что значительно сокращает время подготовки к контролю. Прибор также позволяет работать через покрытие или с зазором.
Назначение толщиномера А1270:
- Измерение толщины деталей и узлов из металлов и сплавов без применения контактной жидкости
- Оценка степени анизотропии проката
Особенности толщиномера А1270:
ЭМА толщиномер А1270 рассчитан на использование совмещенного ЭМА преобразователя сдвиговых (SH) волн производства компании "Акустические Контрольные Системы".
Результат измерения отображается в мм с точностью до второго знака после запятой (одна сотая миллиметра). Прибор имеет возможность записывать и хранить результаты измерений в энергонезависимой панели.
Графическая и текстовая информация отображаются на жидкокристаллическом экране с подсветкой для работы при слабом освещении. Для управления прибором используется пленочная клавиатура. Для подключения ЭМА преобразователя применены разъемы LEMO серии 00.
- маленькие размеры и вес прибора и преобразователей
- расширенный диапазон измеряемых толщин (0,7-100 мм по алюминию)
- различные типы ЭМА преобразователей (с радиальной поляризацией, с линейной поляризацией)
- работа без применения контактной жидкости
- различные режимы работы прибора: измерение, обзор, настройка
- легкость и простота в настройке и использовании: настройка на материал, автоматическая настройка скорости
- автоматическая настройка основных параметров преобразователя при калибровке
- память на 19800 измерений
- корреляционная обработка сигналов
- конструкция прибора по IP65
Технические характеристики толщиномера А1270:
| Диапазоны измеряемых толщин (по алюминию, ЭМАП S7392 3.0A0D10ES) |
от 0,7 до 100 мм |
| Диапазоны измеряемых толщин (по стали, ЭМАП S7394 2.5A0R10x10ES, ЭМАП S7392 3.0A0D10ES) |
от 1,0 до 50 мм |
| Основная погрешность измерений не более *где Х-значение измеряемой толщины |
±(0,01X+0,01) мм |
| Диапазон настройки скорости ультразвука |
1000 - 9999 м/с |
| Диапазон рабочих частот |
2,5-5,0 МГц |
| Количество запоминаемых результатов |
19800 измерений |
| Тип дисплея |
жидкокристаллический |
| Питание (встроенная аккумуляторная батарея) |
7,2 В |
| Время непрерывной работы (с подсветкой) |
10 (8) часов |
| Диапазон рабочих температур |
от -20°С до +50°С |
| Габаритные размеры электронного блока |
245 х 120 х 40 мм |
| Масса электронного блока |
650 г |
