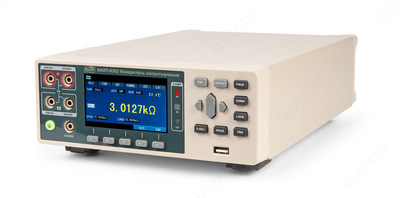

АКИП-6303 — измеритель сопротивления

Описание товара

Особенности измерителя сопротивления АКИП-6303:
- Измерение сопротивления постоянному току (Rdc);
- Число измерительных входов: 1 канал (АКИП-6303), до 12/ 24 каналов с опцией внешнего коммутатора (АКИП-6303-12 каналов / АКИП-6303-24 канала);
- Диапазон измерений: 0,1 мкОм – 10 МОм (10 пределов);
- Базовая погрешность измерения: ± 0,01%;
- Максимальное разрешение: 0,01 мкОм;
- Тест-сигнал: постоянный ток (до 1А), импульсный режим;
- Дисплей 6 ½ разрядов («макс. 1.200.000»);
- Измерение в абсолютных и относительных (%) единицах;
- D-измерения;
- Измерение температуры: -10 …+60°C (±1°C);
- 4-х проводная схема измерения с термокомпенсацией;
- Скорость измерений: Fast/ Med/ Slow1/ Slow2 (макс. 2,2 мс);
- Ручной и авто выбор диапазона измерения;
- Режимы измерения: непрерывно, однократно;
- Режим «Компаратор»/ Comp (допусковая сортировка с рег. звук. сигнализацией): 10 выборок (High/ In/ LOW);
- Запись и воспроизведение до 10 профилей настроек;
- Интерфейсы: LAN, RS-232, внешний I/O;
- Поддержка стандартных команд управления от внешнего ПК (язык SCPI);
- Тип входных клемм: гнезда 4 мм («мама»);
- Выбор конфигурации цифровых выходов (NPN/ PNP);
- Выход сортировщика компонентов HANDLER;
- Опция: внешний многоканальный коммутатор (Multiplexer, ск. переключения 1 мс, число каналов – 12 / -24*).

Технические характеристики измерителя сопротивления АКИП-6303:

Параметр

Значение

Сопротивление

Число каналов

1 канал

12 канала (с опцией*)

24 канала (с опцией*)

Диапазон измерений

0,1 мкОм…10 МОм

Пределы измерений (Ом)

10 m

100 m

1000 m

100

1000

10 к

100 к

1000 к

10 М

Разрешение (Ом)

0,01μ

0,1μ

1μ

10μ

100μ

10m

100m

Тестовый ток (постоянный)

1 мкА…1 А

Напряжение (ХХ)

< 1 В …<5 В

Погрешность изм.

±(0,01 % ·Rx + 0,001%·Rпр)

Температура

Диапазон измерений

-10 …+ 60°C

Погрешность измерения

±1 °C

Запуск

Внутренний, ручной, внешний (I/O), по шине (Bus)

Компарирование

Число выборок

10 групп

Дисплей

Тип экрана

Цветной графический TFT дисплей

Формат индикации

6 ½ разрядов, макс. «1.200.000»

Размер

диагональ 9 см

Дополнительные функции

Блокировка клавиатуры (Lock), масштабирование шкалы (Zoom), настройка звуковой сигнализации, автоматическое удержание (Auto-Hold), усреднение

Общие данные

Скорость измерения

Fast (2,2 мс)/ Med (21мс/ 50 Гц; 18 мс/ 60Гц)
Slow1 (102 мс)/ Slow2 (202 мс)

Внутренняя память

10 ячеек (запись/ вызов профиля настроек)

Интерфейс

LAN, RS-232, Handler (сортировщик), выход ЦАП (D/A out)

Выход ЦАП (D/A output)

12 бит, Uвых 0…1,5В, импеданс 1 кОм, время отклика 20мс

Тип входных гнезд

гнезда 4 мм

Напряжение питания

100В…240 В, 50 / 60 Гц (потребл. 40 ВА)

Тип охлаждения

Вентилятор (термоэлектрическая система)

Габариты (Ш*В*Г)

215 х 96 х 325 мм

Масса

4 кг

Комплект поставки АКИП-6303

№	Наименование	Количество
1	Измеритель сопротивления АКИП-6303	1
2	Шнур питания	1
3	Имерительный кабель Kelvin	1
4	Интерфейсный кабель RS-232	1
5	Термодатчик СНТ-9366	1
6	Руководство по эксплуатации	1
