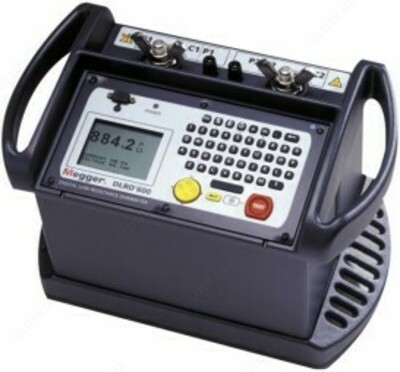

DLRO600 — микроомметр с током тестирования до 600 А

Назначение микроомметра DLRO600:

• DLRO600 измеряет низкоомные сопротивления в диапазоне от 0.1 мкОм до 1 Ом высоким током.

  Прибор выдает тестирующий ток от 10 А до 600 А в зависимости от сопротивления и подаваемого напряжения. Измеренное значение сопротивления показывается на огромном дисплее прибора со всей дополнительной информацией.

  Уникальные разработки компании MEGGER позволили сократить размеры прибора до минимума - прибор весит меньше 15 кг. Тестирование низкоомных сопротивлений высоким током позволяет использовать прибор для измерения сопротивления контактов, выключателей, подводов или любых других применений, где требуется высокий ток. Прибор имеет энергонезависимую память на 300 измерений. Данные могут быть переданы на компьютер или распечатаны напрямую на принтере, используя RS-232 интерфейс. Пользователь может добавлять пояснения при помощи клавиатуры прибора.

  Кроме того при помощи клавиатуры пользователь не только может делать пояснения к результатам теста, но и прямо задавать например тестирующий ток. DLRO600 автоматически проверит целостность цепи и надежность контакта перед тестом и быстро увеличит тестирующий ток до необходимого уровня. Клавиатура также может быть использована для установки верхнего и нижнего пределов тестирования сопротивления.

  DLRO600 использует 4-х точечный метод измерения для удаления собственного сопротивления измерительных проводов из конечного результата.

  Прибор имеет 3 разных режима тестирования, который может быть легко выбран из экранного меню – продолжительный, обычный, автоматический.

  ПРОДОЛЖИТЕЛЬНЫЙ режим удобен для пользователя, который желает проводить мониторинг в течении продолжительного времени. Подсоедините провода, выберите величину тестирующего тока и нажмите кнопку TEST. DLRO600 будет подавать ток постоянно, измеряя сопротивление с интервалом 2 секунды, до того момента пока пользователь не прервет тест, нажав еще раз кнопку TEST.

  В ОБЫЧНОМ режиме производится одно измерение сопротивления используя прямой и обратный токи. Тестирующий ток поднимается до нужного уровня автоматически, удерживается прибором на данном уровне примерно на 2 секунды и затем снижается. Вся процедура тестирования занимает примерно 7 секунд.

  В АВТОМАТИЧЕСКОМ режиме установите желаемый тестирующий ток, подключите токовые концы и нажмите кнопку TEST. Лампа TEST начнет мигать, что означает, что прибор готов к тесту. Теперь как только потенциальные концы будут подсоединены к испытуемому образцу тест начнется. Для повторения теста просто разорвите контакт с потенциальным щупом, а потом восстановите его. Измерение отдельных точек (спаек) на шине является хорошим примером преимуществ измерения при помощи автоматического метода. Токовые провода подсоединяются к концам шины. Они остаются подключенными постоянно, пока тест не закончится. Далее подсоединяете потенциальные провода к нужным точкам шины - DLRO600 детектирует, что все 4 подсоединения присутствуют, проводит тест и останавливается. Когда вы переходите к другой точке прибор автоматически опять начинает тест и так далее, пока вся шина не будет протестирована. Результаты тестирования могут сохранятся автоматически и быть позднее вызваны на дисплей или загружены в компьютер.

Особенности микроомметра DLRO600:

• • Тестирующий ток от 10 до 600 A с шагом 10 А;
  • Диапазоны: 0,1 мкОм ...999,9 мОм, разрешение 0,1 мкОм;
  • Тестирование сопротивления контакров высоковольтных автоматов;
  • Легкий, пыле- влаго защитный корпус (IP65);
  • Точный результат в течении 3 сек, точность : 0,2% *4-х проводная схема измерения;
  • Автоматический тест прямым и обратным токами для уменьшения ошибки;
  • Разработан для работы в полевых условиях;
  • Тестирование постоянным (а не импульсным) током;
  • Эл. защита до 600 В;
  • Меню, компьютерный интерфейс, встроенная память;
  • Вес 14.5 кг (включая аккумуляторы);
  • Измерительные кабели включены в стоимость.

Технические характеристики микроомметра DLRO600:

• Параметр	Значения
  Диапазон измерений сопротивлений	0.1 мкОм до 999.9 мОм
  Точность измерения	Напряжение: ±0.5% ± 0.1 мВ Ток: ±0.5% ± 0.1 А Сопротивление: больше 1% от 100 мкОм до 100 мОм
  Сопротивление токопроводящих проводов (поставляется MEGGER)	2 x 5 м 50 мм2 токопроводящий провод 4 мОм 2 x 10 м 70мм2 токопроводящий провод 5.4 мОм 2 x 15 м 95 мм2 токопроводящий провод 6 мОм
  Максимальная продолжительность теста	Больше 60 секунд на 600 А @ 20 °C окружающей среды
  Тестовый режим	обычный, автоматический, продолжительный тест
  Тестовое время	7 секунд обычный/автоматический режим. При проведении продолжительного теста проводимости перезагрузка каждые 2 секунды
  Передача данных	сразу или из памяти через RS-232 с помощью программы Менеджера Загрузки
  Диапазон тестового тока	10 А до 600 А постоянного тока с шагом 1 А
  Габаритные размеры	410 х 250 х 270 мм
  Масса	14,5 кг (не включая тестовые провода)

Комплект поставки DLRO600

• №	Наименование	Микроомметр DLRO600 (с набором проводов)	Микроомметр DLRO200-NLS (без набора проводов)	Количество
  1.	Микроомметр DLRO600 с током тестирования до 600 А	•	•	1
  2.	Набор проводов в специальной сумке 5 м 2 x 50 мм	•		1
  3.	Токовый провод с зажимами	•	•	2
  4.	Потенциальный провод с клеммами	•	•	2
  5.	Менеджер Загрузки	•	•	1
  6.	Руководство пользователя на CD	•	•	1
  7.	RS232 кабель передачи данных	•	•	1
  8.	Гид быстрого старта на английском (Quick Start Guide)	•	•	1
  9.	Гарантийная карта	•	•	1
