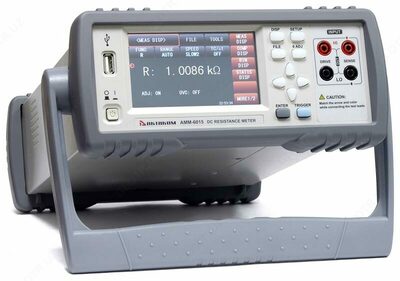

Описание микроомметра АММ-6015:
Микроомметр АММ-6015 предназначен для точных измерений на постоянном токе малых и сверхмалых значений сопротивлений. Высокая точность (0,05%), разрешение (от 1 мкОм) и стабильность измерений обеспечивается использованием в приборе 32-разрядного процессора и SMD технологии.
Для более точных измерений в микроомметре АММ-6015 используется четырехпроводная схема измерения, применение которой компенсирует падение напряжения на измерительных проводах. Кроме того, в микроомметре АММ-6015 имеются встроенные функции компенсации и преобразования температуры (∆t), которые делают процесс измерения независимым от влияния температуры окружающей среды.
Цифровой микроомметр АММ-6015 имеет широкие возможности по статистической обработке результатов измерений. Кроме стандартных для большинства приборов функций регистрации максимального и минимального значений, АММ-6015 позволяет вычислять и отображать на дисплее среднее значение, общее стандартное отклонение OSD, выборочное стандартное отклонение SSD, а также индексы воспроизводимости (Cp, cpk).
Для отображения результатов измерений в АММ-6015 применяется цветной сенсорный ЖК дисплей с разрешением 480x272 точек и диагональю 11 см. В качестве отображаемого параметра на дисплее АММ-6015 пользователь может выбрать один из пяти вариантов:
- R (Сопротивление);
- R‐T (Сопротивление и температура);
- T (Температура);
- LPR (сопротивление на низком токе);
- LPR‐T (Температура и результат измерения сопротивления на низком токе).
Кроме стандартных типов запуска, внутреннего и ручного, АММ-6015 имеет режимы внешнего запуска и запуска по шине при помощи дистанционного управления. АММ-6015 поддерживает использование стандартных SCPI команд дистанционного управления от персонального компьютера, что позволяет встраивать микроомметр в измерительные комплексы.
Использованию АММ-6015 в автоматических линиях тестирования способствуют, кроме дистанционного управления, также высокая скорость измерения (всего четыре фиксированных значения) и встроенный компаратор для сортировки компонентов с внешним управления манипулятором на конвейере (Handler) и звуковым сигналом.
АММ-6015 может использоваться для прецизионных измерений сопротивлений контактов, разъемов, соединителей, шунтов, резисторов, при измерении надежности гальванических соединений и во многих других измерительных задачах.
Особенности микроомметра АММ-6015:
- Измерение сопротивления от 1 мкОм до 2 МОм;
- Прецизионная точность до 0,05%;
- 4-проводная схема для высокоточных измерений;
- Максимальная частота дискретизации 50 Мвыб/сек;
- 4 скорости измерения сопротивления (быстрая 10 мс, средняя 25 мс, медленная-1 115 мс, медленная-2 455 мс);
- Скорость измерния температуры 100±10 мс;
- Измерение температуры с температурной компенсацией;
- Аналоговый выход при измерении температуры;
- Автоматический и ручной выбор диапазонов;
- Установка усреднения 1...255;
- Низковольтные измерения (напряжение <40 мВ) диапазоны 2 Ом, 20 Ом, 200 Ом, 2 кОм;
- Внешний, ручной и внутренний запуск;
- Память 30 групп данных;
- Функции статистики: максимальное, минимальное, среднее, общее стандартное отклонение OSD, выборочное стандартное отклонение SSD, индексы воспроизводимости (Cp, cpk);
- Пользовательская автокоррекция нуля;
- Компенсация смещения напряжения OVC;
- Встроенный компаратор со звуковой сигнализацией;
- Блокировка клавиатуры;
- Интерфейс USB DEVICE, USB HOST, RS-232C, HANDLER.
