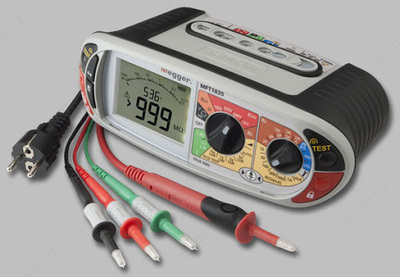

Назначение многофункционального тестера MFT1825
Многофункциональный тестер MFT1825 состоит из трех приборов, предназначенных для испытаний низковольтных электрических установок. Он обеспечивает выполнение всех тестов, требующихся для электрической сертификации промышленного, коммерческого и бытового оборудования со стационарной электропроводкой, и включают в себя следующее:
- Тест сопротивления изоляции при 250 В, 500 В и 1000 В.
- С защитой входа от цепей под напряжением до 600 В даже, когда испытание изоляции блокировано.
- Измерение сопротивления при проверке целостности цепи при 200 мА или 15 мА.
- Выполняется автоматически – нет необходимости нажимать кнопку TEST, таким образом, освобождаются обе руки для удерживания щупов.
- Измерение сопротивления до 100 kΩ
- С быстродействующим звуковым сигнализатором целостности цепи и выбираемыми порогами срабатывания зуммера
- Двухпроводное тестирование контура короткого замыкания
- Тестирование без срабатывания УЗО и при больших токах
- Испытание цепей фаза-фаза
- Определение ожидаемого тока короткого замыкания до 20 кА
- Испытание УЗО, включая: Тип AC, A, S и программируемые УЗО; ½ x I, 1 x I, 2 x I и 5 x I; 3-х фазные УЗО; Быстрый тест при линейном изменении напряжения; Процедура автоматического тестирования; Отображение напряжения короткого замыкания (прикасания)
- Измерение сопротивления на землю: 2-х полюсное; 3-х полюсное
Прибор MFT1825 имеет уровень безопасности CAT IV по EN61010, рассчитанный на возможность присоединения к низковольтным системам без защитного устройства, таким образом, обеспечивая безопасность соединения в любом месте системы вплоть до трансформатора питания без риска повреждения из-за больших переходных бросков.
Уникальный современный дизайн прибора MFT1825 позволяет его эксплуатировать, когда он стоит на полу или подвешен у пояса оператора с помощью поставляемого наплечного ремня, либо удерживать его во время работы одной рукой. Двойные кнопки TEST и LOCK – по одной паре с каждой стороны – обеспечивают легкую работу с прибором как левой, так и правой рукой.
Использование кодированных цветом поворотных органов управления обеспечивает легкость и простоту выбора диапазона. Это также снижает риск использования неверной функции или диапазона. В тестере MFT1825 используется запатентованный компанией Megger большой, легкочитаемый дисплей с подсветкой и цифровой/аналоговой (в виде дугообразной шкалы) формами индикации данных. Аналоговая форма обеспечивает индикацию флуктуирующих показаний, а цифровая – возможность регистрации точных результатов. Этот двойной дисплей показывает параметры тестирования одновременно с измеряемой величиной, например, выходным напряжением при испытании изоляции или значением сопротивления в MΩ.
Визуальные и звуковые предупреждения об опасных ситуациях являются главными при тестировании высокоэнергетических систем. Тестер MFT1825 включает в себя полную защиту входа и функции предупреждения при появлении напряжения опасной величины. Если имеется напряжение в цепи во время измерения сопротивления изоляции или контроля целостности, то его величина отображается на экране. Если оно превышает безопасный уровень, то дальнейшее испытание блокируется, и выдаются предупреждающие звуковые сигналы, обеспечивая дополнительный уровень безопасности.
Защищенный и полностью соответствующий всем требованиям Координирующего документа 60364 на основе ряда стандартов, включая VDE 0100 и BS7671, новый тестор MFT1825 реализует все самые современные технологии измерения в компактном легком исполнении, полностью защищенном и применимом, как для однофазных, так и трехфазных электрических установок.
Новые функции включают в себя: двухпроводную технологию тестирования контура короткого замыкания без срабатывания УЗО, полное тестирование УЗО в том числе и типа В, а также самый современный бесконтактный способ измерения сопротивления на землю.
Тестер MFT1825 предназначен для использования в жестких условиях эксплуатации и имеет исключительно высокий уровень надежности. Он имеют резиновое покрытие корпуса для дополнительной защиты и лучшего удерживания прибора. Класс защиты прибора от пыли и влаги – IP54, а уровень безопасности CAT IV по EN61010.
Тестер MFT1825 имеет одну из лучших в классе защиту входа от ошибок коммутации и переходных напряжений, что не обеспечивают другие тестеры.
Работа с прибором MFT1825 наглядна и проста – он не имеет никаких скрытых меню или трудных для понимания экранов.
Тесты выбираются легко, используя поворотные переключатели с цветной кодировкой, а результаты испытаний отображаются на высококонтрастном двойном дисплее с подсветкой.
В стандартную комплектацию тестера MFT1825 входит 3-х проводной испытательный кабель и силовой соединительный кабель, коммутируемый щуп для быстрого и простого выполнения тестирования, а также полный сертификат калибровки на 12 месяцев и 3-х летняя гарантия. Весь комплект прибора размещен в прочном формованном корпусе с отделением для дополнительных принадлежностей, например, испытательного комплекта для измерения сопротивления на землю, включающего в себя 2 стержня и 3 длинных испытательных провода.
Особенности многофункционального тестера MFT1825
- Простота выбора тестов, обозначенных цветом, и легкость использования благодаря большому яркому дисплею с подсветкой
- Двухпроводное тестирование контура короткого замыкания без срабатывания УЗО для быстрого получения воспроизводимых результатов
- Индикация порядка чередования фаз для проверки вращающихся машин
- Тестирование без заземления 3-хфазных УЗО и УЗО типа В для промышленного применения
- 3-х зажимное измерение сопротивления заземления и бесстержневое тестирование для измерения сопротивления
- Уровень безопасности CAT IV по EN61010 и прочный корпус исполнения IP54
