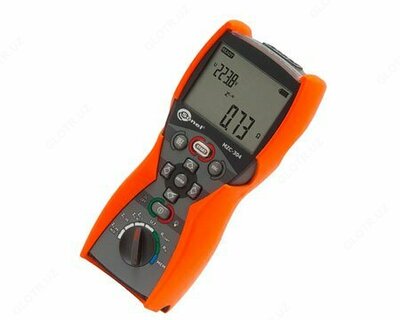

MZC-304 — измеритель параметров цепей электропитания зданий

Описание товара

Назначение и область применения измерителя параметров цепей электропитания зданий MZC-304:

Приборы серии MZC – это переносные измерители, производящие расчет ожидаемого тока короткого замыкания на основании полного сопротивления петли короткого замыкания.

Прибор MZC-304 рекомендован для проведения измерений в электроустановках, сетях зданий, сооружений и промышленных предприятий, в которых погрешность, вызванная пренебрежением реактивным сопротивлением, может иметь существенное значение. На основе показаний прибора по измерению и расчету ожидаемого тока короткого замыкания можно выбрать необходимые номиналы автоматов защитного отключения по каждой цепи электропитания.

Особенности измерителя параметров цепей электропитания зданий MZC-304:
- Измерение действующего значения фазного и междуфазного напряжения переменного тока;
- Измерение частоты переменного тока
- Измерение полного сопротивления цепи «фаза — нуль», «фаза — фаза», «фаза — защитный проводник» без отключения источника питания;
- Измерение полного сопротивления цепи «фаза — защитный проводник» без отключения источника питания и срабатывания УЗО;
- Измерение сопротивления защитных проводников;
- Измерение электрического сопротивления малым током (металлосвязь);
- Вычисление активного и реактивного сопротивления цепи «фаза — нуль», «фаза — фаза», «фаза — защитный проводник»;
- Вычисление силы тока цепи «фаза-нуль», «фаза — фаза», «фаза — защитный проводник».
- Контроль целостности (наличия) нулевого и защитного проводников (до начала измерений).
- Сохранение и передача в компьютер данных измерений и вычислений.

Технические характеристики измерителя параметров цепей электропитания зданий MZC-304:

Измерение напряжения переменного тока (True RMS)
Диапазон	Разрешение	Основная погрешность
0,0...299,9 В	0,1 В	± (2% и. в. + 6 е. м. р.)
300...500 В	1 В	± (2% и. в. + 2 е. м. р.)
Диапазон частоты: 45...65 Гц
Измерение частоты
Диапазон	Разрешение	Основная погрешность
45,0...65,0 Гц	0,1	± (0.1% и. в. + 1 е. м. р.)
Измерение параметров петли короткого замыкания Z_L-PE, Z_L-N, Z_L-L
Измерение частоты
Диапазон измерения согласно IEC 61557
Провод измерительный	Диапазон Z_S
1,2 м	0,13...1999 Ом
5 м	0,17...1999 Ом
10 м	0,21...1999 Ом
20 м!	0,29...1999 Ом
WS-01, -05	0,19...1999 Ом
Измерение полного сопротивления петли короткого замыкания Z_S
Диапазон	Разрешение	Основная погрешность
0...19.99 Ом	0.01 Ом	± (5% и. в. + 3 е. м. р.)
20,0...199,9 Ом	0,1 Ом
200...1999 Ом	1 Ом
Номинальное напряжение сети U_nL-N/ U_nL-L	220/380 В, 230/400В, 240/415В
Рабочий диапазон напряжения	180…270 В (для Z_L-PE и Z_L-N) и 180…460В (для Z_L-L)
Номинальная частота сети fn	50 Гц, 60 Гц
Рабочий диапазон частоты	45…65 Гц
Максимальный измерительный ток для 230В	7,6 A, для 400В: 13,3А (продолжительность – 3х10 мс)
Измерение активного R_S и реактивного X_S сопротивления петли короткого замыкания
Диапазон	Разрешение	Основная погрешность
0...19,99 Ом	0.01 Ом	± (5% и. в. + 5 е. м. р.) от Z_S
20,0...199,9 Ом	0,1 Ом
Рассчитывается и отображается для Z_S < 200 Ом
Ток короткого замыкания I_K петли
Диапазон согласно IEC 61557 определяется, исходя из значений Z_S и номинального напряжения U_n=230 В
Диапазон	Разрешение	Основная погрешность
0,058…1,999 A	0,001 A	Определяется по основной погрешности полного сопротивления петли короткого замыкания
2,00...19,99 A	0,01 A
20,0...199,9 A	0,1 A
200...1999 A	1 A
2,00...19,99 кA	0,01 кA
20,0…40,0 кA	0,1 кA
Измерение параметров петли короткого замыкания Z_L-PE RCD (без срабатывания УЗО)
Измерение полного сопротивления петли короткого замыкания ZS Диапазон измерения согласно IEC 61557: 0,5...1999 Ом для измерительного провода 1,2 м и адаптеров WS-01 и WS-05, 0,51...1999 Ом для измерительных проводников 5 м, 10 м, 20 м.
Диапазон	Разрешение	Основная погрешность
0...19,99 Ом	0,01 Ом	± (6% и.в. + 10 е.м.р.)
20,0...199,9 Ом	0,1 Ом	± (6% и. в. + 5 е. м. р.)
200...1999 Ом	1 Ом
Без отключения УЗО с I_Δn	≥ 30 мA
Номинальное напряжение сети U_n	220 В, 230 В, 240 В
Рабочий диапазон напряжений	180…270 В
Номинальная частота сети f_n	50 Гц, 60 Гц
Рабочий диапазон частоты	45…65 Гц
Измерение активного R_S и реактивного X_S сопротивления петли короткого замыкания
Диапазон	Разрешение	Основная погрешность
0..19,99 Ом	0,01 Ом	±(6% + 10 е. м. р.) от Z_S
20,0…199,9 Ом	0,1 Ом	±(6% + 5 е. м. р.) от Z_S
Рассчитывается и отображается для Z_S < 200 Ом
Ток короткого замыкания I_K петли
Диапазон согласно IEC 61557 определяется, исходя из значений Z_S и номинального напряжения U_n=230 В
