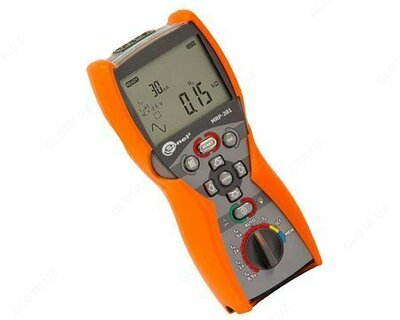

MRP-201 — измеритель напряжения прикосновения и параметров устройств защитного отключения

Описание товара

Назначение измерителя напряжения прикосновения и параметров устройств защитного отключения MRP-201:

Измеритель MRP-201 предназначен для измерения параметров (ток и время срабатывания) устройств защитного отключения, являющихся дополнительной защитой от поражения электрическим током в однофазных и трехфазных цепях переменного, постоянного пульсирующего и постоянного тока.

Проводить измерения можно в ручном и автоматическом режиме. Все полученные данные можно сохранить в памяти прибора с последующей передачей данных на компьютер, используя радиоканал (OR-1). Прибор совместим с программами SonelReader и СОНЭЛ Протоколы.

Особенности измерителя напряжения прикосновения и параметров устройств защитного отключения MRP-201:
- измерение параметров устройств защитного отключения типа АС, А и В (тока и времени отключения УЗО);
- создаваемый ток — синусоидальный, однополярный пульсирующий и постоянный;
- возможность выбора начальной фазы создаваемого дифференциального тока (0 или 180°);
- измерение параметров отключения дифференциальных выключателей общего и селективного типа с номинальными дифференциальными токами 10, 30, 100, 300 и 500 мА;
- выбор безопасного напряжения прикосновения в пределах 25 и 50 В, а для дифференциальных выключателей селективного типа дополнительно 12,5 В;
- измерение времени отключения УЗО при токах 0.5, 1, 2 и 5-ти кратных номинальному дифференциальному току;
- автоматический режим измерения параметров УЗО;
- измерение напряжения прикосновения;
- возможность измерения напряжения прикосновения и сопротивления заземляющего (защитного) устройства без отключения питания и УЗО;
- память результатов измерений (990 ячеек) и возможность передачи результатов измерений в компьютер.

Технические характеристики измерителя напряжения прикосновения и параметров устройств защитного отключения MRP-201:

«е.м.р.» — единица младшего разряда

Диапазон	Разрешение		Погрешность основная
Измерение действующего значения напряжения переменного тока
0…299,9 В	0,1 В		± (2 %U + 6 е.м.р.)
300…500 В	1 В		± (2 %U + 2 е.м.р.)
Диапазон частоты 45…65 Гц
Диапазон	Разрешение		Погрешность основная
Измерение частоты
45,0…65,0 Гц	0,1 Гц		± (0,1% f + 1 е.м.р.)
Диапазон напряжения: 50…500 В
Параметр		Значение
Измерение параметров устройств защитного отключения (УЗО)
Номинальное напряжение работы U_n		220 В, 230 В, 240 В
Рабочий диапазон напряжений		180…270 В
Номинальная частота сети f_n		50 Гц, 60 Гц
Рабочий диапазон частоты		45…65 Гц
Контроль правильности подключения PE проводника с помощью электрода прикосновения		Есть
Тип выключателя	Установка кратности	Диапазон измерения	Разрешение	Основная погрешность
Измерение времени отключения t_A УЗО
Общего типа и с малой задержкой	0,5 I_Δn	0..300 мс	1 мс	± (2% t_A+ 2 е.м.р.)^*
	1 I_Δn
	2 I_Δn	0…150 мс
	5 I_Δn	0…40 мс
Селективный	0,5 I_Δn	0..500 мс
	1 I_Δn
	2 I_Δn	0…200 мс
	5 I_Δn	0…150 мс
*- для I_Δn=10 мА и 0,5 I_Δnосновная погрешность (2% t_A+ 3 е.м.р.)
Выбранный номинальный ток выключателя	Диапазон измерения	Разрешение	Ток измерения	Основная погрешность
Измерение сопротивления защитного заземления R_E
10 мА	0,01 кОм ..5,00 кОм	0,01 кОм	4 мА	0…+10% R_E ± 8 е.м.р.
30 мA	0,01 кОм ..1,66 кОм		12 мА	0…+10% R_E ± 5 е.м.р.
100 мA	1 Ом..500 Ом	1 Ом	40 мA	0…+5% R_E ± 5 е.м.р.
300 мA	1 Ом..166 Ом		120 мA
500 мA	1 Ом..100 Ом		200 мA
1000 мA	1 Ом..50 Ом		400 мA
Диапазон	Разрешение	Номинальный ток	Основная погрешность
Измерение напряжения прикосновения U_B, отнесенного к номинальному дифференциальному току.
0..9,9 В	0,1 В	0,4*I_Δn	0..10% U_B ± 5 е.м.р.
10..99,9 В			0..15% U_B
Выбранный номинальный ток выключателя	Диапазон измерения	Разрешение	Ток измерения	Основная погрешность
Измерение тока отключения I_Aдля синусоидального дифференциального тока.
10 мA	3,3..10,0 мA	0,1 мA	0,3 × I_Δn..1,0 × I_Δn	± 5% I_Δn
30 мA	9,0..30,0 мA
100 мA	33..100 мA	1 мA
300 мA	90..300 мA
500 мA	150..500 мA
1000 мA	330..1000 мA
Допускается начало измерения с положительного или отрицательного полупериода вынужденного тока утечки; Время протекания тока измерения макс. 7510 мс.
