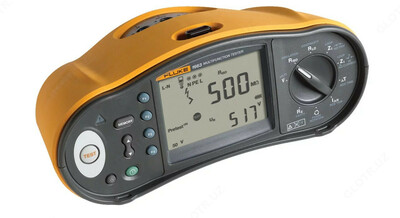

Fluke 1662 — многофункциональный тестер электроустановок

Описание товара

Описание многофункционального тестера электроустановок Fluke 1662:

Многофункциональный тестер электроустановок Fluke 1662 предоставляет расширенные возможности благодаря быстрой и эффективной проверке соответствия всем местным нормам, защите приборов, случайно подключенных к проверяемой системе, а также благодаря возможности легко обмениваться результатами проверок с помощью смартфона. Тестер Fluke 1662 отличается надежностью, простотой использования и предоставляет все функции, необходимые для каждодневной проверки электроустановок.

Функции измерений многофункционального тестера электроустановок Fluke 1662:
- Функция измерения;
- Напряжение и частота;
- Проверка полярности проводки, обнаружение обрыва линии N;
- Сопротивление изоляции;
- Целостность цепи и сопротивление;
- Измерение параметров обмоток электродвигателя при проверке целостности цепи;
- Сопротивление контура и шлейфа;
- Ожидаемый ток короткого замыкания на землю (PEFC/IK);
- Ожидаемый ток короткого замыкания (PSC/IK);
- Время отключения УЗО;
- Ток срабатывания УЗО (проверка линейным сигналом);
- Измерение времени и тока срабатывания УЗО типов A и AC при одной проверке;
- Переменная величина испытательного тока УЗО;
- Последовательность автоматических проверок УЗО;
- Индикатор чередования фаз.
Особенности многофункционального тестера электроустановок Fluke 1662:
- Подключаемая функция автоматического пуска проверки УЗО и контуров;
- Самопроверка;
- Дисплей с подсветкой;
- Время и дата (при использовании с дополнительным ПО FlukeView);
- Сверхпрочный шнур питания с одним входом;
- Жесткий футляр;
- Датчик с дистанционным управлением;
- Адаптер для компенсации сопротивления измерительных проводов.

Технические характеристики многофункционального тестера электроустановок Fluke 1662:

Параметр		Значение
Измерение напряжения переменного тока
Диапазон		500 В
Разрешение		0,1 В
Погрешность при 45–66 Гц		0,8 % + 3
Входной импеданс		360 кОм
Защита от перегрузки		660 В среднеквадратичное
Проверка целостности цепи (RLO)
Диапазон (автоматический выбор)		20 Ом / 200 Ом / 2000 Ом
Разрешение		0,01 Ом / 0,1 Ом / 1 Ом
Напряжение разомкнутой цепи		> 4 B
Измерение сопротивления изоляции (RISO)
Испытательные напряжения		100–250–500–1000 В
Погрешность испытательного напряжения (при номинальной силе испытательного тока)		+10%, –0%
Испытательное напряжение		50 В 100 В 250 В 500 В 1000 В
Диапазон сопротивления изоляции		20 MОм / 50 MОм 20 MОм / 100 MОм 20 MОм / 200 MОм 20 MОм / 200 MОм / 500 MОм 20 MОм / 200 MОм / 1000 MОм
Разрешение		0,01 MОм / 0,1 MОм 0,01 MОм / 0,1 MОм 0,01 MОм / 0,1 MОм 0,01 MОм / 0,1 MОм / 1 MОм 0,01 MОм / 0,1 MОм / 1 MОм
Испытательный ток		1 мА при 50 кОм 1 мА при 100 кОм 1 мА при 250 кОм 1 мА при 500 кОм 1 мА при 1 МОм
Импеданс контура и шлейфа (ZI)
Диапазон		10 Ом / 0,001 Ом / Режим больших токов мОм
Разрешение		0,01 Ом / 0,1 Ом / 1 Ом
Ожидаемый ток короткого замыкания на землю, проверка PSC
Диапазон		1000 А / 10 кА (50 кА)
Разрешение		1 А / 0,1 кА
Вычисление		Ожидаемый ток замыкания на землю (PEFC) или ожидаемый ток короткого замыкания (PSC) определяется делением измеренного сетевого напряжения на измеренное сопротивление контура (L-PE) или сопротивление шлейфа (L-N) соответственно.
Проверка УЗО, проверяемые типы УЗО
Тип УЗО		AC¹ G²,S³
Модель 1662		A^{= «4»}, AC¹, G²,S³
Примечания		¹Отклик на переменный ток ²Общего типа, без задержки ³Задержка времени ^{= «4»}Отклик на импульсный сигнал ^{= «5»}Отклик на сглаженный сигнал постоянного тока
Проверка скорости срабатывания (ΔT)
Настройки тока¹		10–30–100–300–500–1000 мА – ВАр 10–30–100 мА
Множитель		x ½, x 1 x 5
Диапазон измерений	УЗО типа G	310 мс 50 мс
	УЗО типа S	510 мс 160 мс
Примечания		¹1000 мА только для типа AC 700 мА максимум для типа A в режиме ВАр режим ВАр недоступен для типа B.
Измерение тока срабатывания УЗО/FI/Проверка линейным сигналом(IΔN)
Диапазон тока		30–110 % номинального тока УЗО¹
Величина ступени		10 % от IΔN²
Длительность ступени	Тип G	300 мс/ступень
	Тип S	500 мс/ступень
Погрешность измерений		±5 %
Номинальные диапазоны тока срабатывания (ГОСТ Р 51326.1-99 / EN 61008-1)		50–100 % для типа AC 35–140 % для типа A (>10 мА) 35–200 % для типа A (≤10 мА) 50–200 % для типа B ²5 % для типа B
Примечания		¹30–150 % для типа A IΔN >10 мА 30–210 % для типа A IΔN = 10 мА 20–210 % для типа B
Индикация чередования фаз
Пиктограмма		Индикатор чередования фаз активен.
Общие технические характеристики
Размер (Д x Ш x В)		10 x 25 x 12,5 см
Масса (с батареями)		1,3 кг
Размер и количество батарей		Тип АА, 6 шт.
Степень защиты		IP40
Безопасность		Соответствует требованиям ГОСТ 12.2.091-2012 / EN61010-1 Ed 2.0 (2001-02), UL61010, ANSI/ISA –s82.02.01 2000 и CAN/CSA c22.2 No. 1010, изд. 2
Перенапряжение		CAT III / 500В; CAT IV 300В
Диапазоны и погрешность измерений		от EN61557-1 до EN61557-7, изд. 2, и EN61557-10, изд. 2
