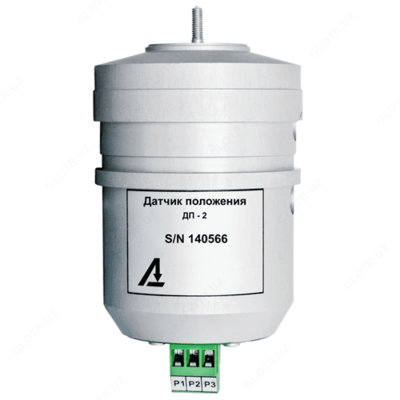

ДП-2 — датчик положения привода

Описание товара

Описание датчика положения привода ДП-2:

Датчик положения привода ДП-2 предназначен для определения положения привода ПДП-4 и других приводов, работающих с сельсин-датчиком и сельсин-приемником. Устанавливается датчик ДП-2 взамен сельсин-датчика и представляет из себя резистивный датчик угла поворота привода. Предназначен для подключения к указателям положения РПН типа ЛКМ, УП 2/УП 22/УП 23/УП 25 к приводам, рассчитанным на сельсин-датчик (типа РНТ-13, ПДП-4 и другие).

Предоставляет возможность подключения автоматики защиты и управления трансформатором производства компаний Simens и ABB совместно с отечественными приводами.

Технические характеристики датчика положения привода ДП-2:

Параметр	Значение
Параметр	ДП-2	ДП-3	ДП-3-У	ДП-4	ДП-5
Габаритные размеры, мм	Ø67x107	Ø67x107	Ø67x107	45х88х62	27x88x77
Полный угол поворота	275±15°	360° (без стопора)	360° (без стопора)	-	-
Резистивный выход	+	-	-	-	-
Суммарное сопротивление резистора датчика	100 Ом ± 20%	-	-	-	-
Аналоговый выход по напряжению	-	0-5 В 0-24 В	0-5 В 0-24 В	-	-
Аналоговый выход «Токовая петля»	-	0-20мА 0-5 мА 4-20 мА	0-20мА 0-5 мА 4-20 мА	-	-
Цифровой выход RS-485	-	Протокол MODBUS	Протокол MODBUS	Протокол MODBUS	-
BCD-выход	-	-	-	+
Совместимые указатели	УП 2, УП 22, УП 23, УП 25	УП2, УП 23, УП 25, УП 4, УП 41	УП2, УП 23, УП 25, УП 4, УП 41	УП 2, УП 22, УП 23, УП 25,	УП 25
Приводы	ПДП-1, ПДП-4, ПДП-4У, РНОА, РНОА-110, РНОА-220, РНТ-13, РНТ-18, РНТ-20, РНТ-20А, МА-1, МАК-1, МАК-1/49, ЗРНОА-110/1000, ПМ-2М, ПБВ			МЗ-2, МЗ-3, МЗ-4	EM-1, СМА-7, СМА-9, SHM, MR, ED
Полный угол поворота	2750 ± 15°	3600 без стопора	3600 без стопора	-
Точность определения угла поворота	-	ДП-3 ± 2° ДП-3/2 ± 1°	± 1°	± 1°	-
Напряжение питания	-	5 В / 24 В ± 5%	5 В / 12 В ± 5%	5 В / 24 В ± 5%	5 В / 24 В ± 5%
Срок службы, не менее	15 лет

Комплект поставки ДП-2

№ Наименование Количество

1 Датчик положения привода ДП-2 1

2 Руководство по эксплуатации 1

3 Паспорт 1

Показать все

Документы

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

Гарантия

Гарантийный срок эксплуатации прибора составляет 24 месяца с момента его ввода в эксплуатацию, при условии соблюдения потребителем правил эксплуатации, транспортировки, хранения и монтажа, установленных в руководстве по эксплуатации и в соответствии с требованиями ГОСТ 2405–88.

Срок хранения прибора с сохранением гарантийных обязательств — 12 месяцев с даты изготовления.

НОВИНКА

20 отзывов

Артикул

Бренд

Uzkip

В наличии

ГОСТ

2405-88

ТУ

4212-114-64115539-2014

Срок доставки

2-3 дня

Периодичность поверки

2 года

Цена в розницу

10 сум

Стоимость товара указана без НДС. При заказе добавляется 12%.
