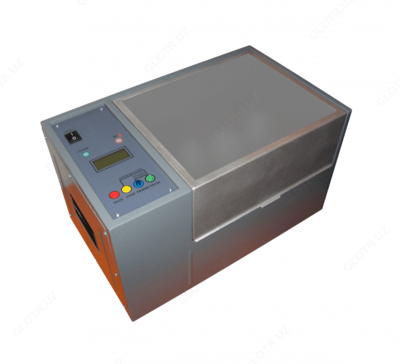

УИМ-90 — установка для испытания масла

Описание товара

Назначение установки для испытания масла УИМ-90:

Установка для испытания масла УИМ-90, ТУ У33.2-14102968-003-2002, (в дальнейшем именуемая – установка) предназначена для определения пробивного напряжения трансформаторного масла и других жидких диэлектриков в соответствии с ГОСТ 6581-75 (СТ СЭВ 3166-81).

Конструкция установки по требованию потребителя может предусматривать наличие встроенного радиоканала, используемого для соединения с персональным компьютером для сохранения, обработки и распечатки результатов испытаний.

Установка является переносным оборудованием.

Технические характеристики установки для испытания масла УИМ-90:

Параметр		Значение
Диапазон испытательных напряжений (действующие значения), кВ		от 10 до 90
Приведенная погрешность измерения испытательного напряжения, %		± 3
Объем измерительной ячейки, см³, не более		400
Напряжение питающей сети однофазного переменного тока, В		220 ⁺¹⁵ _-10
Частота питающей сети, Гц		50 ± 1
Потребляемая мощность, кВ·А, не более		0,5
Масса, кг, не более		30
Габаритные размеры, мм, не менее		520×335×320
Наименование внешнего влияющего фактора	Предельное значение внешнего влияющего фактора
	Рабочие условия эксплуатации	Предельные условия
		Транспортирование	Хранение
Температура окружающего воздуха, oC – Нижнее значение – Верхнее значение	15 35	минус 25* 55	минус 25* 55
Относительная влажность воздуха,%, не более	80	85	85
Атмосферное давление, мм рт. ст. – Нижнее значение – Верхнее значение	630 795	630 795	630 795
Ударная прочность на удары многократного действия – Пиковое ударное ускорение, м с-2 – Длительность действия ударного ускорения, мс – Число ударов, шт.	-	30 1 80 – 120	-
Продолжительность непрерывной работы установки 8 час. Установка функционирует, сохраняет внешний вид и параметры во время и после воздействия на него внешних влияющих факторов, значения которых указаны в таблице.
* Включение установки после длительного пребывания при температуре ниже 5 оC разрешается после предварительной выдержки в течение 4 час при температуре от 15 oC до 35 oС.

Комплект поставки УИМ-90

№	Наименование	Количество
1	Стенд высоковольтный	1
2	Ячейка измерительная	1
3	Кабель питания	1
4	Пульт дистанционного управления	1
5	Провод заземления	1
6	Тара транспортная	1
7	Шаблон-калибр	1
8	Стержень-активатор	1
9	Перемычка	1
10	Палочки для ручного перемешивания	2
11	Адаптер Bluetooth	1
12	Диск с программой "VirtualUIM"	1
13	Руководство пользователя программой "VirtualUIM"	1
14	Вставка плавкая ВП-1-1-5А ОЮО.480.003ТУ	1
15	Вставка плавкая ВП-1-1-2А ОЮО.480.003ТУ	1
16	Руководство по эксплуатации	1

Показать все

Документы

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

Гарантия

Гарантийный срок эксплуатации прибора составляет 24 месяца с момента его ввода в эксплуатацию, при условии соблюдения потребителем правил эксплуатации, транспортировки, хранения и монтажа, установленных в руководстве по эксплуатации и в соответствии с требованиями ГОСТ 2405–88.

Срок хранения прибора с сохранением гарантийных обязательств — 12 месяцев с даты изготовления.
