Производитель дефектоскопов: Россия
Гарантия на магнитно-вихретоковый дефектоскоп ВИД-345: 12 месяцев
Магнитно-вихретоковый дефектоскоп ВИД-345 прошел метрологическую аттестацию и внесен в Государственные реестры средств измерений Российской Федерации и республики Казахстан.
Назначение прибора:
Дефектоскоп ВИД-345 предназначен для выявления и определения глубины трещин в металлических конструкциях, в т.ч. под слоем изоляционного покрытия и/или коррозии.
Прибор работает:
- по грубой, скоррогированной поверхности (трубы бывшие в эксплуатации, детали конструкций, механизмов),
- по влажной, грязной поверхности,
- по поверхностям с переменной толщиной изоляционного покрытия без дополнительной подстройки.
Принцип работы дефектоскопа ВИД-345:
Магнитно-вихретоковый дефектоскоп ВИД-345 реализует комбинацию магнитного и вихретокового методов выявления дефектов. Датчик дефектоскопа формирует переменное магнитное поле и регистрирует поля рассеяния, возникающие над дефектом (трещиной). Одновременно регистрируются магнитные возмущения от вихревых токов, возбуждаемых датчиком в контролируемом участке изделия. Использование подобной схемы позволяет обеспечить контроль изделий с грубой поверхностью.

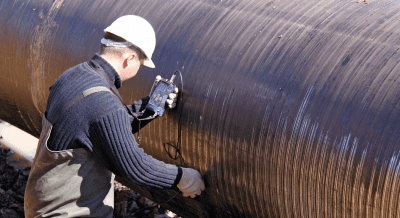

Объекты, контролируемые магнитно-вихретоковым дефектоскопом ВИД-345: трубы (трубопроводы, нефте-газопроводы, объекты энергетического производства, сосуды (в т.ч. сосуды давления), детали конструкций, машин, механизмов и другие.
Дефектоскоп ВИД-345 обладает следующими отличительными особенностями:
- Металлический корпус электронного блока дефектоскопа выдерживает жесткие условия эксплуатации в полевых или производственных условиях.
- Корпус датчика выполнен из металла, контактная поверхность — из высокопрочной керамики, что обеспечивает стойкость к истиранию.
- Интуитивный русско-язычный интерфейс организован по принципу "ВКЛЮЧИ И РАБОТАЙ".
- Предусмотрено оснащение дополнительными сменными датчиками.
- Одновременное выявление и определение глубины стресс-коррозионных трещин, толщины изоляционного покрытия и/или коррозии в процессе сканирования.
- Выявление коррозионных язв благодаря постоянному сканированию толщины изоляционного покрытия.
- Оперативная корректировка режимов работы.
- Регулировка порогов по минимально выявляемой глубине трещины и толщине изоляционного покрытия.
- Световая, звуковая (в комплекте наушники) сигнализация дефекта.

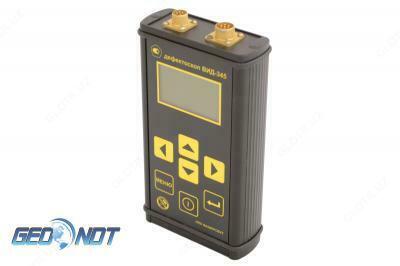

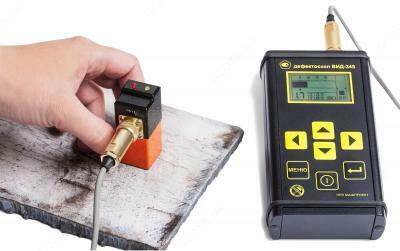

Устройство дефектоскопа
В состав дефектоскопа входят датчик, электронный блок приема и преобразования сигналов с датчика и блок питания. Электрические сигналы в блоке датчика преобразуются в цифровой код и поступают в микропроцессор контроллера.
Контроллер содержит оперативное запоминающее устройство (ОЗУ) для запоминания промежуточных результатов вычисления, постоянное запоминающее устройство (ПЗУ) для записи программы работы и микропроцессор для организации взаимосвязи работы всех блоков контроллера и проведения вычислений. Все блоки контроллера связаны между собой двунаправленной шиной данных и однонаправленными шинами адреса и управления. Питание всех блоков контроллера осуществляется внутренним источником питания.
Использование в дефектоскопе контроллера позволяет:
- получать результат измерения глубины трещины и толщины покрытия непосредственно в миллиметрах на графическом дисплее;
- отстраиваться в процессе работы дефектоскопа от влияния толщины покрытия на показания глубины трещины.
Технические характеристики магнитно-вихретокового дефектоскопа ВИД-345:
| Минимальная глубина выявляемой трещины |
0,2-0,5 мм |
| Минимальное раскрытие трещины |
0,05 мм |
| Минимальная длина выявляемой трещины |
5 мм |
| Диапазон определения глубины трещины |
0,3 - 5 мм |
| Погрешность определения глубины трещины |
0,2 мм + 0,1h (где h - глубина) |
| Диапазон определения толщины защитного покрытия или глубины коррозионного повреждения |
0 - 6 мм |
| Погрешность определения толщины защитного покрытия илиглубины коррозионного повреждения |
10 % |
| Максимальная толщина изоляции, позволяющая производить определение глубины трещины |
10 мм |
| Диапазон рабочих температур |
-15 ... + 40 °С |
| Размеры электронного блока дефектоскопа |
150 х 80 х 35 мм |
| Размеры штатного датчика "N-345" |
25 х 25 х 60 мм |
| Вес электронного блока дефектоскопа |
не более 500 г |
| Питание прибора |
автономное от 2-х аккумуляторов типа Ni-MH (1,2 В) или аналогичных, либо от элементов питания типа АА 1,5В ALK |
| Непрерывное время работы от аккумуляторов |
до 10 ч. |
| Контроль разряда аккумуляторов |
есть |
| Гарантийный срок обслуживания |
12 мес. |
Режимы работы дефектоскопа ВИД-345
Работа с дефектоскопом может проводиться в двух режимах:
| Режим поиска стресс-коррозионных трещин с одновременным определением их глубины и контролем толщины изоляционного покрытия |
применяется при толщине изоляционного покрытия от 0 до 4 мм. |
| Режим поиска стресс-коррозионных трещин |
применяется при толщине изоляционного покрытия до 10 мм. |
Комплект поставки дефектоскопа ВИД-345:
|
Составляющие комплекта
|
"Стандартный" |
"Специальный" |
| Электронный блок дефектоскопа |
v |
v |
|
Стандартный датчик «N-345»
|
1 шт. |
2 шт. |
| Кабель для подключения датчика к прибору |
1 шт. |
2 шт. |
| Контрольный образец с имитацией трещины глубиной 2 мм |
v |
v |
| Контрольный образец изоляционного покрытия толщиной 2 мм |
v |
v |
| Аккумулятор (комплект из 2 шт. заранее установлен в прибор) |
1 комплект |
2 шт. |
| Зарядное устройство |
v |
v |
| Наушники с переходником |
v |
v |
| Руководство по эксплуатации (совмещено с паспортом) |
v |
v |
| Свидетельство о поверке |
v |
v |
| Защитный чехол с ремнем для фиксации прибора на груди оператора |
v |
v |
| Манжета для фиксации прибора на руке оператора |
v |
v |
| Сумка для безопасной транспортировки и хранения |
v |
|
| Чемодан для безопасной транспортировки и хранения |
|
v |
| Специализированная калибровка и настройка под задачи Заказчика |
|
v |
Дополнительные принадлежности к дефектоскопу
- Дополнительные сменные датчики.
- Кабель для подключения датчиков к дефектоскопу.
- Комплект запасных аккумуляторов.
- Контрольные образцы.
