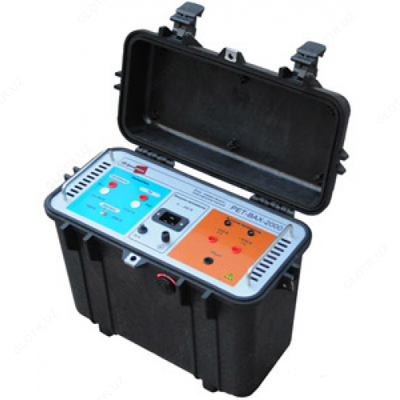

РЕТ-ВАХ Измерительно-трансформаторный блок

Описание товара

Основные технические данные

Максимальное входное напряжение 250 В

Максимальное выходное напряжение 1000 В

Диапазон рабочих частот 45 - 65 Гц

Номинальная мощность 1000 ВА

Максимальная мощность 2000 ВА

Максимальная сила выходного тока, 4 А

Продолжительность работы при максимальной выходной мощности, мин, не менее 10 мин

Минимальное допускаемое значение измеряемой величины тока и напряжения, % от Хк 10 %

Пределы допускаемой относительной основной погрешности измерения напряжения, % ±1,5+0,02(Xk/X-1)%

Пределы допускаемой относительной основной погрешности измерения силы тока, % ±1,0+0,02(Xk/X-1)%

Пределы допускаемой дополнительной температурной погрешности измерения напряжения и силы тока, %/10°С ± 0,3 %

Электрическое сопротивление изоляции, не менее :

- между гальванически изолированными токоведущими частями 20 МОм

- между токоведущими частями и корпусом 20 МОм

Испытательное напряжение (переменного тока) электрической прочности изоляции
между гальванически изолированными частями :

- силовой выход напряжения "1000 В" - корпус 5 кВ

- силовой выход напряжения "1000 В" - вход "0...250 В", измерительные выходы 5 кВ

- вход "0.250 В" - корпус 2 кВ

- измерительные выходы - корпус 0,5 кВ

Степень защиты по ГОСТ 14254-96:

- оболочки IP20

- выходных клемм "1000 В" IP20

Класс защиты от поражения электрическим током по ГОСТ 12.2.007.0-75 0I

Габаритные размеры, не более 345 х 265 х 110 мм

Масса, не более 12 кг

Условия применения

Диапазон рабочих температур	от - 20 до + 50 °С
Температура нормальных условий	20 ± 5 °С
Диапазон температур хранения	от - 35 до + 55 °С
Относительная влажность воздуха при 25 °С, не более	80 %
Высота над уровнем моря, не более	1000 м
Группа условий эксплуатации по ГОСТ 17516.1-90	М23

Характеристики надежности

Средний срок службы устройств, не менее	6 лет
Средняя наработка на отказ, не менее	10000 ч
Среднее время восстановления работоспособного состояния с учетом времени поиска неисправности, ч, не более	1 ч

Примечание - В формулах для относительной погрешности приняты следующие обозначения:
Xv - конечное значение дипазона измерения;
х - измеренное значение.

Показать все

Документы

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

Гарантия

Гарантийный срок эксплуатации прибора составляет 24 месяца с момента его ввода в эксплуатацию, при условии соблюдения потребителем правил эксплуатации, транспортировки, хранения и монтажа, установленных в руководстве по эксплуатации и в соответствии с требованиями ГОСТ 2405–88.

Срок хранения прибора с сохранением гарантийных обязательств — 12 месяцев с даты изготовления.

НОВИНКА

20 отзывов

Артикул

Бренд

Uzkip

В наличии

ГОСТ

2405-88

ТУ

4212-114-64115539-2014

Срок доставки

2-3 дня

Периодичность поверки

2 года

Цена в розницу

0 сум

Стоимость товара указана без НДС. При заказе добавляется 12%.

С этим товаром смотрят

MI 3280 — цифровой анализатор параметров трансформаторов

10 сум

TDM-10/0,4 — система мониторинга маслонаполненных силовых трансформаторов 10/0,4 кВ

10 сум

Коэффициент-3.3 — трехфазный измеритель параметров трансформаторов (северное исполнение)

131 528 592 сум

SUNTEK 500ВА RED автотрансформатор ЛАТР однофазный 0-300 Вольт (2А)

10 сум

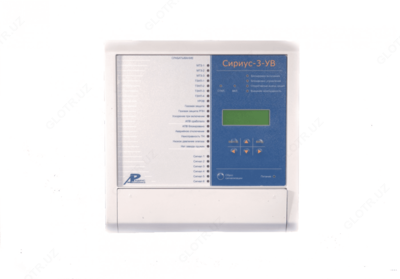

Сириус-3-УВ — микропроцессорное устройство управления высоковольтным выключателем и резервных защит трансформатора 110-220 кВ

10 сум

Коэффициент-1.3 — измеритель параметров трансформаторов

10 сум

АОМН-40 автотрансформатор

10 сум

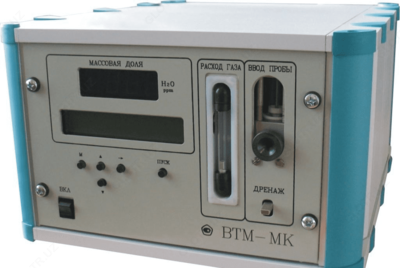

ВТМ-МК — влагомер трансформаторного масла

10 сум

СЭИТ-4М-К540 — измеритель параметров силовых трансформаторов

10 сум

SUNTEK 500ВА RED автотрансформатор ЛАТР однофазный 0-300 Вольт (2А)

10 сум

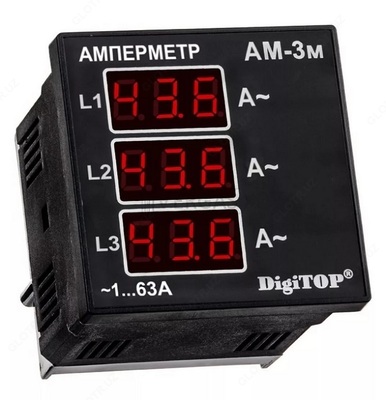

Амперметр трехфазный цифровой для внешних трансформаторов тока щитовое исполнение AM-3M DigiTop
