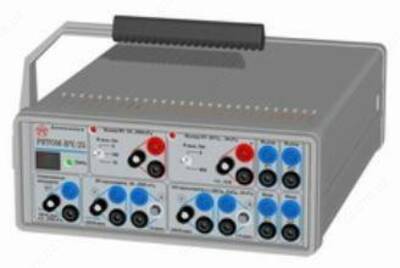

РЕТОМ-ВЧ/25 Испытательный комплекс для проверки ВЧ-аппаратуры

Описание товара

НЧ-генератор

Диапазон частот 20 - (45 - 24000)* Гц

Тип выхода симметричный и коаксиальный

Диапазон выдаваемых напряжений 0 - (0,005 - 5)* В

Диапазон установки уровня минус 60 - (минус 44 -плюс 16)* дБн

Максимальная выходная мощность, не менее 10 Вт

Максимальная выходная мощность (Рген = 600 Ом), не менее 16 дБм*

Уровень гармонических составляющих, по отношению к Uвых (дБ0), при Рген = 600 Ом, не более:

- при (Uвых до 2,5 В (10 дБн) - 60 дБ

- при (Uвых свыше 2,5 В (10 дБн) - 40 дБ

Внутреннее переключаемое сопротивление (Rген) 0,1; 600 Ом

Пределы допускаемой относительной погрешности внутреннего сопротивления (600 Ом) ± 1 %

Пределы допускаемой основной относительной погрешности установки частоты ± 2·10 -4 %

Пределы допускаемой основной абсолютной погрешности установки выходного напряжения ± (0,022Хизм + 0,015) В

Пределы допускаемой абсолютной погрешности установки уровня ± 0,5 дБ

Источник напряжения постоянного тока (в НЧ-генераторе)

Наибольшее напряжение (полная шкала)	15 В
Сопротивление нагрузки в режиме "Источник постоянного напряжения", не менее	50 Ом
Пределы допускаемой основной абсолютной погрешности установки выходного напряжения в диапазоне от 10 до 100 % от полной шкалы	± (0,022Хизм + 0,045) В

* В скобках указан диапазон с нормируемыми метрологическими характеристиками
** Абсолютный уровень дБ по напряжению относительно базиса 0,775 В
*** Абсолютный уровень дБ по мощности относительно базиса Po = 1 мВт (R = 600 Ом) Примечание - В формулах основной погрешности принято обозначение:
Хизм - измеренное значение

ВЧ-генератор

Диапазон частот	24 - 2500 кГц
Тип выхода	симметричный и коаксиальный
Диапазон выдаваемых напряжений	0 - (0,02 - 20)* В
Диапазон установки уровня	минус 40 - (минус 32 - плюс 28)* дБн**
Максимальная выходная мощность, не менее	5 Вт
Максимальная выходная мощность (RH = 75 Ом), не менее	37,3 дБм***
Внутреннее сопротивление (Rген)	0; 75; 150 Ом
Затухание асимметрии симметричного выхода, до 2,5 МГц, не менее	25 дБ
Затухание несогласованности выхода, до 2,5 МГц, не менее	45 дБ
Пределы допускаемой относительной погрешности выходного сопротивления (75, 150 Ом),	± 1 %
Пределы допускаемой основной относительной погрешности установки частоты	± 2·10-4%
Пределы допускаемой основной абсолютной погрешности установки выходного напряжения :
- в диапазоне частот от 24 кГц до 1 МГц	± (0,022Хизм + 0,06) В
- в диапазоне частот св. 1 МГц до 2,5 МГц	± (0,04Хизм + 0,1) В
Пределы допускаемой абсолютной погрешности установки уровня:
- в диапазоне частот от 24 кГц до 1 МГц (от 28 до 8 дБн**)	± 0,4 дБ
- (от 8 до минус 32 дБн**)	± 0,5 дБ
- в диапазоне частот св. 1 МГц до 2,5 МГц (от 28 до 8 дБн**)	± 0,6 дБ
- (от 8 до минус 32 дБн**)	± 0,7 дБ
Уровень гармонических составляющих, по отношению к Uвых (дБ0), при Rген =75 (150) Ом, дБ, не более:
- при UВЫХ до 5 В (16 дБн**)	- 60
- при UВЫХ св. 5 В (16 дБн**)	- 50
Максимальное напряжение, подаваемое на выход генератора от внешнего источника через блок БС-60 (из комплекта ЗИП), не более	100 В

Показать все

Документы

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

Гарантия

Гарантийный срок эксплуатации прибора составляет 24 месяца с момента его ввода в эксплуатацию, при условии соблюдения потребителем правил эксплуатации, транспортировки, хранения и монтажа, установленных в руководстве по эксплуатации и в соответствии с требованиями ГОСТ 2405–88.

Срок хранения прибора с сохранением гарантийных обязательств — 12 месяцев с даты изготовления.

НОВИНКА

20 отзывов

Артикул

Бренд

Uzkip

В наличии

ГОСТ

2405-88

ТУ

4212-114-64115539-2014

Срок доставки

2-3 дня

Периодичность поверки

2 года

Цена в розницу

0 сум

Стоимость товара указана без НДС. При заказе добавляется 12%.

С этим товаром смотрят

АВ-70-05 — аппарат высоковольтный

10 сум

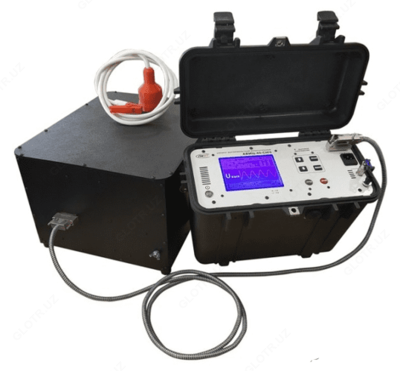

АВИЦ-40-СНЧ — аппарат высоковольтный

10 сум

T 99/1 — прибор для испытания постоянным напряжением до 40 кВ

10 сум

АВИЦ-70 исп.3 USB и ПО — аппарат высоковольтный испытательный в стальном корпусе (исполнение под стойку 19′) с USB и ПО

104 598 000 сум

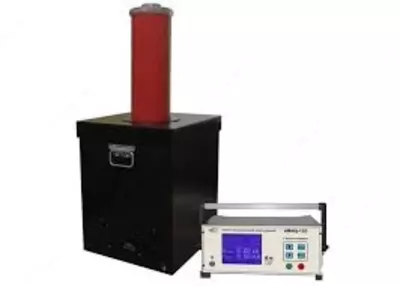

АВИЦ-70 исп.1 USB и ПО — аппарат высоковольтный испытательный в стальном корпусе c USB и ПО

111 571 200 сум

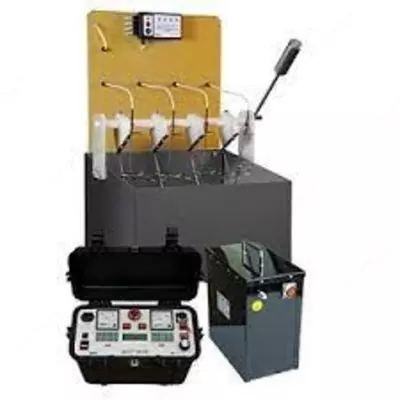

АИСТ 10 СИЗ — аппарат для испытания электрооборудования и средств индивидуальной защиты (СИЗ) в комплекте с ванночкой

147 616 560 сум

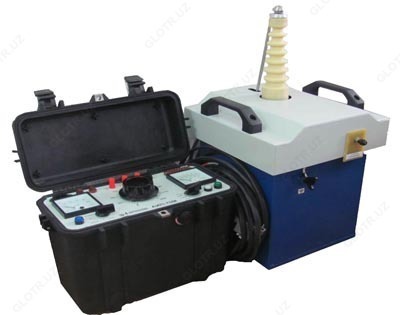

АИП-70М — аппарат испытательно-прожигающий

10 сум

АВИЦ-120 исп.3 USB и ПО — аппарат высоковольтный испытательный в стальном корпусе (исполнение под стойку 19′) с USB и ПО

241 825 896 сум

АВИЦ-120 исп.2 USB и ПО c АВИЦ-20П — аппарат высоковольтный испытательный в пластиковом корпусе с USB и ПО совместно с ванной для испытаний

295 928 412 сум

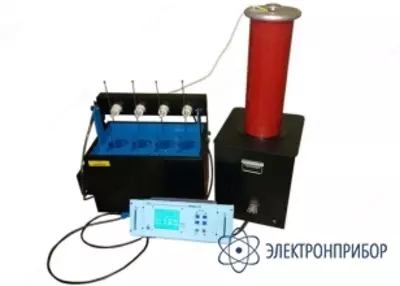

АВИЦ-120 исп.3 USB и ПО c АВИЦ-20П — аппарат высоковольтный испытательный в стальном корпусе (исполнение под стойку 19′) с USB и ПО совместно с ванной для испытаний

295 928 412 сум

АВИМ-65 — аппарат испытания жидких диэлектриков

10 сум

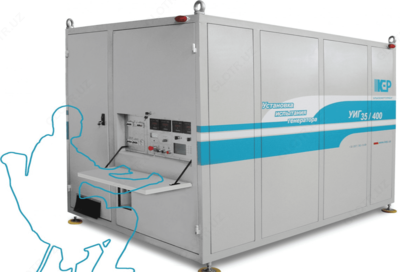

УИГ-35/400 — установка испытания генераторов
