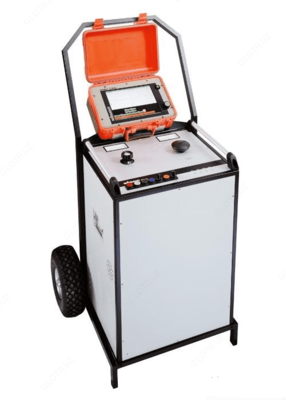

SPG 32-1750 — установка для испытаний и поиска кабельных повреждений, без TDR

Назначение установки для испытаний и поиска кабельных повреждений SPG 32-1750

Установка SPG 32-1750 предназначена для испытания прочности на постоянном токе и прожига высокоомных дефектов изоляции кабелей.

Применение установки для испытаний и поиска кабельных повреждений SPG 32-1750

Основная область применения - проверка электрической прочности и прожига высокоомных дефектов изоляции кабелей для их последующей локализации акустическим, индуктивным или рефлексным методом. Установки предназначены для эксплуатации как передвижные, отдельно или в составе испытательных комплексов.

Описание установки для испытаний и поиска кабельных повреждений SPG 32-1750

Принцип действия установки SPG 32-1750 при проверке изоляции основан на измерении тока утечки изоляции кабеля при приложении вырабатываемой установкой напряжения постоянного тока.

Принцип действия установки SPG 32-1750 при прожиге основан на приложении к поврежденному кабелю напряжения вырабатываемого установкой постоянного, переменного или импульсного тока силы и длительности, достаточной для сжигания поврежденного участка кабеля. При этом сопротивление дефектного участка кабеля либо снижается, либо увеличивается настолько, что место повреждения может быть определено акустическим, индуктивным или рефлексным импульсным методом.

В установке SPG 32-1750 напряжение постоянного тока для испытаний и прожига получают с помощью выпрямителя, питаемого повышающим трансформатором, подключенным к сети переменного тока через регулирующий автотрансформатор.

Установка SPG 32-1750 имеет следующие режимы работы:

• Испытание и поиск повреждения изоляции кабеля.
• Высоковольтные испытания (на пробой с измерением током утечки).
• Генератор ударных волн (для локализации места повреждения кабеля акустическим методом).
• Прожиг

Управление режимами производится кнопками и высоковольтным поворотным переключателем на три положения 8, 16 и 32 кВ. Регулирование величины высокого напряжения и сила тока прожига устанавливается регулировочным автотрансформатором.

Установка SPG 32-1750 имеет аналоговый киловольтметр постоянного тока и аналоговый измеритель, который в режиме испытаний и прожига используется как миллиамперметр постоянного тока, а в режиме генератора ударных волн и стабилизации электрической дуги - как вольтметр переменного напряжения, служащий для визуализации режима.

Технические характеристики установки для испытаний и поиска кабельных повреждений SPG 32-1750

Примечания:
U_S и U_R - соответственно верхний предел диапазона и измеряемое значение силы тока
U_S и U_R - соответственно верхний предел диапазона и измеряемое значение напряжения

Комплект поставки SPG 32-1750
