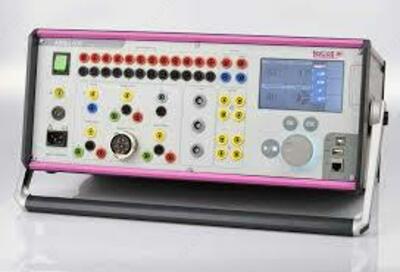

ARTES 600 — испытательный комплекс для релейной защиты и автоматики

Описание товара

Описание испытательного комплекса для релейной защиты и автоматики ARTES 600:

ARTES 600 - это компактный комплекс для испытания всех типов защитных реле. Он характеризуется небольшим весом и низким уровнем шума и может использоваться и в полевых, и в лабораторных условиях.

ARTES 600 обеспечивает лёгкое выполнение сложных испытательных задач. Четыре выхода напряжения и шесть токовых выходов обеспечивают достаточно высокую выходную мощность, позволяющую проводить испытания по трём фазам статических реле, цифровых реле и реле с автономным питанием. Даже трёхфазные испытания на реле дифференциальной защиты можно выполнять без дополнительного оборудования.

Функции испытательного комплекса для релейной защиты и автоматики ARTES 600:
- испытания реле напряжения;
- испытания реле частоты;
- испытания дистанционной защиты;
- испытания дифференциальной защиты;
- испытания реле с обратно зависимой выдержкой времени и реле с независимой выдержкой времени.
Особенности испытательного комплекса для релейной защиты и автоматики ARTES 600:
- расширенный частотный диапазон (до 4 кГц);
- повышенная мощность токовых выходов (500 ВА при 3-фазном подключении);
- выходное напряжение канала 300 В при четырёхфазном подключении или 600 В при однофазном подключении;
- шесть групп по два многофункциональных входа с гальванической развязкой для измерения аналоговых и дискретных сигналов до 600 В;
- два аналоговых входа 20 мА;
- два беспотенциальных гальванически развязанных реле и два транзисторных выхода;
- десять независимо настраиваемых низкоуровневых выходов;
- сенсорный дисплей и новый прогрессивный пользовательский интерфейс TJCP;
- многофункциональное ПО ARTES PC с различными подпрограммами для осуществления разных испытаний (IT-монитор для проверки времени срабатывания и направленной чувствительности реле защиты от перегрузки по току, VD-монитор для проверки любой функции защиты, с установкой количества проверок вручную, DIFF-Монитор для проверки характеристики срабатывания и времени срабатывания реле дифференциальной защиты);
- синхронизация времени c помощью встроенного GPS- приёмника;
- возможность вертикальной установки при проведении испытаний.

Технические характеристики испытательного комплекса для релейной защиты и автоматики ARTES 600:

Параметр	ARTES 460	ARTES 600
Источники: - Диапазон частоты - Сигналы переходных процессов - Фазовый угол	4 выхода напряжения и 6 выходов тока Постоянный ток...3 кГц Постоянный ток...4 кГц 0...360°
Выходы напряжения: - 4-фазное подключение (L-N) - 1-фазное подключение (L-L)	4 х 0...300 В / 75 ВА 1 х 0...600 В / 150 ВА
Выходы тока: - 6-фазное подключение - 3-фазное подключение - 1-фазное подключение	6 х 0...16 А/ 40 ВА 3 х 0...32 А / 80 ВА	6 х 0...32 А / 250 ВА З х 0...64 А / 500 ВА 1 х 0...96 А / 500 ВА
Выходы для сигналов низкого уровня	10 отдельных независимо настраиваемых выходов, диапазон выходного сигнала 0 ... 10 В пик.
Выход сигнала постоянного тока	12...260 В постоянного тока, 50 Вт, максимально 2 А
Аналоговые входы	2 переключаемых диапазона измерения: 4 х 0...+10 В / 600 В скз 4 х0...+20 МА / 0...+10 В	2 х 0...+20 мА
Многофункциональные входы: - Диапазоны измерения - Диапазон частоты - Порог / диапазон срабатывания	-	12 входов в 6 группах с гальванической развязкой 2/10/300/600 В пост./перем. ток Постоянный ток...6 кГц Свободно регулируемый или беспотенциальный контакт
Цифровые входы: - Конфигурация	8 входов в 2 группах с гальванической развязкой; Группы потенциальных или беспотенциальных (сухих) контактов	-
Работа: - В комплексе с ПК - Автономно	Испытательное программное обеспечение ARTES для Windows ХР/7/8/10
Работа: - В комплексе с ПК - Автономно	3,5" сенсорный экран, с высоким разрешением, резистивный, 2 функциональные клавиши, регулятор	5" сенсорный экран, с высоким разрешением, резистивный, 3 функциональные клавиши, регулятор
Разъемы	Все разъемы расположены на лицевой панели. Это значит, что приборы также могут работать в вертикальном положении
Интерфейсы	USB, 3 x Ethernet, Wi-Fi
Синхронизация времени	Внутренний приемник GPS
Светодиодные индикаторы состояния	Светодиодная индикация активных выходов тока и напряжения и состояния двоичных входов и выходов
Напряжение питания	100...265 В переменного тока, 47...63 Гц / 120...265 В постоянного тока
Корпус	19 дюймовый корпус, 3 U, ручка используется в качестве подставки	19 дюймовый корпус, 4 U, ручка используется в качестве подставки
Размеры (ШхВхГ)	470 х 162 х 326 мм	470х 202 х 326 мм
Масса	11,7 кг	15,9 кг

Комплект поставки ARTES 600

№	Наименование	Количество
1	Испытательный комплекс для релейной защиты и автоматики ARTES 600	1
2	Комплект выходных проводов	1
3	Сетевой шнур	1
4	Руководство по эксплуатации	1
5	Методика поверки	1
