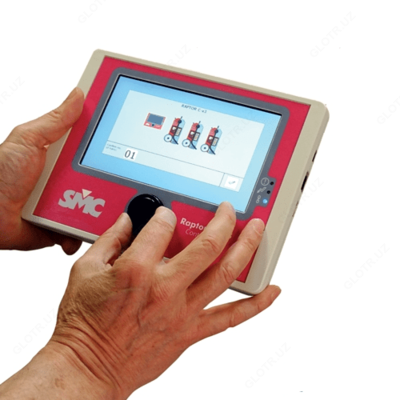

TriRAPTOR — многофункциональный комплекс прогрузки трехфазным первичным током, 3х3 кВА, до 3х9.500 А

Описание товара

Описание многофункционального комплекса прогрузки прогрузки трехфазным первичным током TriRAPTOR:

Три силовых модуля RAPTOR MS могут быть объединены в единую систему TriRAPTOR для первичных испытаний трехфазным стабилизированным током.

Примеры применения многофункционального комплекса прогрузки прогрузки трехфазным первичным током TriRAPTOR:

Реле защиты двигателя. Современные системы защит обладают огромным количеством настроек и имеют питание от сети, поэтому их сложно протестировать однофазным током. TriRAPTOR обеспечивает стабилизированный и точный трехфазный канал с выходным током до 9 кА и с углом 120º между фазами, а также может определять время срабатывания реле защиты.

Тестирование высоковольтных выключателей. При помощи трехфазного комплекса прогрузки первичным током TriRAPTOR появилась возможность тестирования высоковольтных выключателей по всем 3-м фазам одновременно. Время срабатывания выключателя автоматически измеряется, даже если нет доступа к тестированию реле защиты.

Ввод силовых подстанций в эксплуатацию. Подключив трехфазный выходной канал системы TriRAPTOR к шине подстанции и подав заданный ток, оператор может быстро и безопасно проверить настойку всей системы в целом:
- Целостность цепи;
- Коэффициент трансформации и полярность ТТ;
- Подключение вторичного оборудования;
- Последовательность фаз;
- Настройки реле защиты;
- Заземление.

Технические характеристики многофункционального комплекса прогрузки прогрузки трехфазным первичным током TriRAPTOR:

Параметр	Значение
Силовой модуль RAPTOR MS (3 шт. на систему)
Канал высокого тока
Ток	Напряжение
Без нагрузки (0% I макс.)	0-1,20 В АС-непрерывно
3,8 кА (25% I макс.)	0-0,81 В АС-непрерывно
7,5 кА (50% I макс.)	0-0,42 В АС-3 мин
9,5 кА (I макс.)	0-0,22 В АС – 3 сек
Частота	20 – 400 Гц
Канал низкого тока
Ток	0-35 А АС
Напряжение	0 – 200 В АС
Частота	20-400 Гц
Изолированный выход	Да
Защита	Предохранитель
Измерения
Вторичный ток	Для канала высокого тока
Диапазон	0-1 кA АС, 0-15 кA АС
Разрешение	1 A АС, 10 A АС
Точность	±0.2%
Фазовый угол	±0.25º
Амперметр / милливольтметр
Диапазон амперметра	0 – 0,2 / 0 - 2 / 0 - 20 A АС
Разрешение амперметра	0,1 мА АС, 1 мА АС, 10 мА АС
Импеданс амперметра	<10 мΩ
Диапазон вольтметра	0-30 мВ АС, 0-0, 3 В АС, 0-3 В АС
Разрешение вольтметра	0,015 / 0,15 / 1,5 мВ АС
Импеданс вольтметра	>3000 KΩ
Диапазон частоты	20 - 400 Гц
Точность	±0.1%
Фазовый угол	±0.25º
Изолированный вход	Да
Вольтметр
Диапазон	0 - 0.2 / 0 - 2 / 0 - 20 / 0 - 300 В АС
Разрешение	0,1 мВ АС, 1 мВ АС, 10 мВ АС, 0,15 В АС
Импеданс	>120 KΩ
Диапазон частоты	20 – 400 Гц
Точность	±0.1%
Фазовый угол	±0.25º
Изолированный вход	Да

Показать все

Артикул

Бренд

Uzkip

Цена в розницу

10 сум

Стоимость товара указана без НДС. При заказе добавляется 12%.
