СПУ-2 — стенд для проверки микропроцессорных блоков релейной защиты

Описание товара

Описание стенда для проверки микропроцессорных блоков релейной защиты СПУ-2:

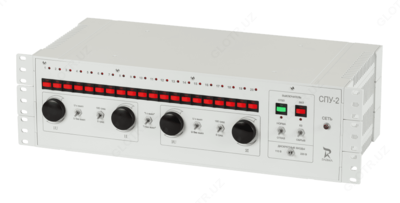

Стенд для проверки микропроцессорных блоков релейной защиты СПУ-2.

Назначение стенда для проверки микропроцессорных блоков релейной защиты СПУ-2:

Стенд проверки устройств СПУ-2 РА1.300.002 предназначен для проверки, изучения и демонстрации функций защит, автоматики и сигнализации различных микропроцессорных блоков релейной защиты. Использование стенда позволяет существенно упростить процедуру демонстрации, проверки и настройки микропроцессорных блоков релейной защиты. Стенд позволяет проверить такие защиты, как МТЗ и ОЗЗ, в том числе направленные, ЗМН, ЗПН, ЗОФ. С помощью стенда можно легко проверить функции автоматики блоков РЗА, например, УРОВ, АПВ, АВР и т.п.

Стенд предназначен для эксплуатации в следующих условиях:
- Атмосферное давление - от 84 до 106 кПа (от 630 до 800 мм рт. ст.)
- Температура окружающего воздуха - от плюс 15 до плюс 35 °С
- Относительная влажность воздуха - не более 80 % при плюс 25 °С

Технические характеристики стенда для проверки микропроцессорных блоков релейной защиты СПУ-2:

Параметр	Значение
Выходы переменного напряжения 1U, 2U: диапазон изменения значения выходного напряжения, В максимальный выходной ток, мА, не более число выходов	от 10 до 160 10 2
Выходы переменного тока 1I, 2I: диапазон изменения значений выходного тока при КЗ на клеммах стенда, А напряжение холостого хода на клеммах стенда, В, не более число выходов	от 0,5 до 25,0 1 2
Выходы дискретных сигналов: напряжение постоянного тока, В пределы допускаемого отклонения напряжения, % максимальный выходной ток нагрузки по каждому каналу, мА, не более число выходов	110 или 220 от плюс 20 до минус 10 10 20
Входы дискретных сигналов (Кроме "Откл" и "Вкл"): напряжение постоянного тока, В коммутируемый ток одного сигнала, мА, не более число входов	32
Входы дискретных сигналов "Откл" и "Вкл": напряжение постоянного тока, В пределы допускаемого отклонения напряжения, % коммутируемый ток одного сигнала, мА, не более число входов	110 или 220 от плюс 20 до минус 10 3,3 2
Имитатор выключателя "ВЫКЛЮЧАТЕЛЬ": количество имитаторов количество входов управления количество сигналов о положении выключателя	1 2 2
Примечания:	Выходной ток более 20 А выдавать не более 30 с. Максимальное значение тока, поступающего на токовый вход блока РЗА, зависит от сечения и длины соединительных проводников.
Питание стенда осуществляется от сети переменного тока	(220 ±22) В, 50 Гц
Потребляемая мощность	не более 150 В-A
Габаритные размеры стенда	437 х 135 х 230 мм (без монтажных фланцев)
Лицевая панель стенда	482 х 130 мм
Масса стенда	не более 3,7 кг
Сопротивление изоляции между гальванически развязанными цепями (цепи питания, цепи тока, остальные цепи)	не менее 20 МОм
Другое	Электрическая прочность изоляции стенда выдерживает без повреждения в течении 1 минуты испытательное напряжение синусоидальной формы с частотой 50 Гц между гальванически развязанными цепями (цепи питания, цепи тока, остальные цепи) 2000 В
Другое	Все выходы дискретных сигналов содержат защиту от короткого замыкания
Cтепень защиты, обеспечиваемая оболочкой стенда, по ГОСТ 14254-96	IP40 - лицевая панель IP00 - по колодкам соединительным IP30 - остальное

Комплект поставки СПУ-2

Наименование	Количество
Стенд проверки устройств СПУ-2 с установленными на нем съёмными розетками на кабель MC 1,5/12-ST- 3,5 Phoenix Contact (4 шт.)	1
Паспорт	1
Шнур питания 1,5 м	1
Вставка плавкая ВП2Т-1Ш 0,5 А (20х5мм)	1
Кодирующий профиль - CP-MSTB Phoenix Contact	6
Кнопка PSM2-1-R-B-R (с фиксацией, красная в чёрном корпусе, красный индикатор)	5
Отвёртка Phoenix Contact Typ. SZS 0.4х2.5	1
