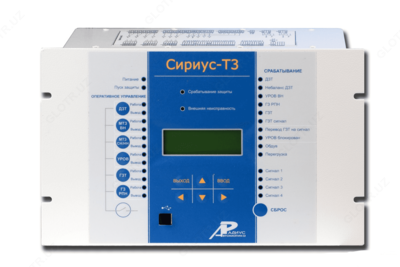

Описание микропроцессорного устройства основных защит трехобмоточного трансформатора 35-220 кВ Сириус-Т3:
Устройство микропроцессорной защиты Сириус-Т3, предназначено для выполнения функций основной защиты трехобмоточного (либо двухобмоточного с расщепленной обмоткой) трансформатора или автотрансформатора с высшим напряжением 35-220 кВ.
Также возможно использование в качестве дифференциальной защиты сдвоенного реактора, мощного синхронного двигателя или в качестве продольной дифференциальной защиты ошиновки с тремя присоединениями. Содержит подменную МТЗ ВН, МТЗ CН, МТЗ НН с внешним комбинированным пуском напряжения.
Устройство имеет специальное исполнение «И4», обеспечивающее наиболее полный функционал при построении «цифровых подстанций» и развертывании «Smart Grid».
Функции защиты микропроцессорного устройства основных защит трехобмоточного трансформатора 35-220 кВ Сириус-Т3:
- Двухступенчатая дифференциальная токовая защита трансформатора (токовая отсечка и защита с торможением от сквозного тока и отстройкой от бросков тока намагничивания).
- Цифровое выравнивание величины и фазы токов плечей дифференциальной защиты.
- Автоматическая компенсация токов небаланса в дифференциальной цепи, вносимых работой РПН.
- Контроль небаланса в плечах дифференциальной токовой защиты с действием на сигнализацию.
- Входы отключения от газовой защиты трансформатора и РПН с возможностью перевода действия на сигнал с помощью оперативной кнопки управления на лицевой панели, либо с помощью дискретного входа.
- Ненаправленная двухступенчатая МТЗ высшей стороны трансформатора с возможностью комбинированного пуска по напряжению от сторон низшего и среднего напряжения (по дискретным входам, объединенным по условию «ИЛИ»). Имеется возможность блокировки МТЗ ВН по содержанию второй гармоники для отстройки от бросков тока намагничивания.
- Внутренняя цифровая сборка токовых цепей ВН в треугольник и возможность использования полученных токов для реализации ступеней МТЗ ВН.
- Одна ступень ненаправленной МТЗ средней стороны трансформатора с возможностью комбинированного пуска по напряжению от стороны среднего напряжения (по дискретному входу). Действие на отдельное реле и на общие реле отключения с разными временами. Имеется возможность блокировки МТЗ СН по содержанию второй гармоники, для отстройки от бросков тока намагничивания при подаче напряжения со стороны СН.
- Одна ступень ненаправленной МТЗ низшей стороны трансформатора с возможностью комбинированного пуска по напряжению от стороны низшего напряжения (по дискретному входу). Действие на отдельное реле и на общие реле отключения с разными временами. Имеется возможность блокировки МТЗ НН по содержанию второй гармоники, для отстройки от бросков тока намагничивания при подаче напряжения со стороны НН.
- Защита от перегрузки с действием на сигнализацию.
Функции автоматики и сигнализации микропроцессорного устройства основных защит трехобмоточного трансформатора 35-220 кВ Сириус-Т3:
- Логика устройства резервирования при отказе выключателя стороны ВН (УРОВ ВН). Функция УРОВ выполнена на основе индивидуального принципа, что подразумевает наличие независимой логики УРОВ на каждом присоединении. В случае необходимости, имеется возможность использования в централизованной схеме УРОВ. Возможны следующие варианты работы схемы УРОВ:
- с автоматической проверкой исправности выключателя (с контролем по току и предварительной выработкой команды отключения резервируемого выключателя);
- с дублированным пуском от защит с использованием реле положения «Включено» выключателя (с контролем по току и контролем посылки отключающего импульса на отключение выключателя от защит).
- Для трансформаторов с высшим напряжением 35 кВ предусмотрен вариант упрощенного выполнения схемы УРОВ (без внешнего пуска схемы УРОВ, без дублированного пуска).
- Входы отключения, предназначенные для подключения внешних защит. Реализованы контроль входов по токам сторон ВН, СН или НН, пуск схемы УРОВ от данных сигналов.
- Управление схемой обдува по двум критериям – ток нагрузки и сигналы от датчиков температуры. Алгоритм обеспечивает управление многоступенчатым обдувом.
- Контроль состояния трансформатора по ряду входных дискретных сигналов.
- Выдача сигнала блокировки РПН при повышении тока нагрузки выше допустимого.
- Дополнительные сервисные функции:
- Два набора уставок с возможностью выбора текущего с помощью дискретного входа.
- Аварийный осциллограф аналоговых и дискретных сигналов с возможностью гибкой настройки условий пуска, длины и количества осциллограмм.
- Регистратор событий.
- Оперативный ввод или вывод некоторых функций с помощью кнопок опера-тивного управления на передней панели устройства вместо традиционных накладок.
- Регистрация и отображение большинства электрических параметров системы.
- Входы с программируемой функцией, задаваемой потребителем (ранжируемые входы).
- Программируемые реле с возможностью подключения к одной из выбранных точек функциональной схемы.
- Программируемые светодиоды на лицевой панели с возможностью подключения к одной из выбранных точек функциональной схемы и задания режима работы.
- Возможность работы реле сигнализации «Сигнализация» в непрерывном или импульсном режиме работы.
- Наличие трех независимых интерфейсов связи для встраивания в АСУ ТП и локального доступа к устройству через компьютер.
- Возможность встраивания устройства в систему единого точного времени подстанции или станции.
Эксплуатационные возможности микропроцессорного устройства основных защит трехобмоточного трансформатора 35-220 кВ Сириус-Т3:
- выполнение функций защит, автоматики и управления, определенных ПУЭ и ПТЭ;
- задание внутренней конфигурации (ввод/вывод защит и автоматики, выбор защитных характеристик и т.д.);
- ввод и хранение уставок защит и автоматики;
- передачу параметров аварии, ввод и изменение уставок по линии связи;
- непрерывный оперативный контроль работоспособности (самодиагностику) в течение всего времени работы;
- блокировку всех выходов при неисправности устройства для исключения ложных срабатываний;
- получение дискретных сигналов управления и блокировок, выдачу команд управления, аварийной и предупредительной сигнализации;
- гальваническую развязку всех входов и выходов, включая питание, для обеспечения высокой помехозащищенности;
- высокое сопротивление и прочность изоляции входов и выходов относительно корпуса и между собой для повышения устойчивости устройства к перенапряжениям, возникающим во вторичных цепях присоединения.
