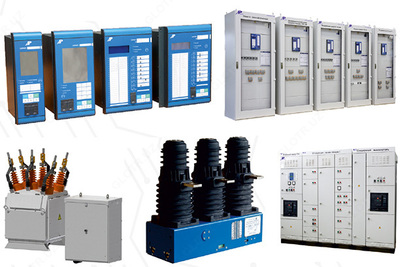

Орион-ДТ — микропроцессорное трехканальное реле контроля постоянного тока

Описание товара

Назначение микропроцессорного трехканального реле постоянного тока Орион-ДТ:

Микропроцессорное трехканальное реле контроля постоянного тока Орион-ДТ предназначено для контроля превышения заданного уровня постоянного тока трех независимых каналов. Рабочий диапазон измеряемых токов: от 0,15 до 5 А. Реле может применяться в цепях постоянного тока в качестве:
- датчика наличия тока;
- защиты от длительного протекания тока через ЭМУ высоковольтного выключателя (ЭМВ, ЭМО1 и ЭМО2).
Питание реле осуществляется от источника переменного (от 45 до 55 Гц), постоянного или выпрямленного тока напряжением от 88 до 242 В. Данный диапазон позволяет использовать реле с напряжением оперативного питания 110 и 220 В.

Реле предназначено для установки в электротехнических шкафах и по устойчивости к внешним и внутренним помехам соответствует требованиям ГОСТ Р 51317.4.1 (критерий А качества функционирования аппаратуры - функционирование без сбоев).

Варианты исполнения микропроцессорного трехканального реле постоянного тока Орион-ДТ:

Устройство Орион-ДТ доступно для заказа в нескольких исполнениях. Конкретное исполнение устройства указывается в его обозначении, состоящем из следующих элементов:

Устройство «Орион-ДТ-nn», где

«Орион-ДТ» - фирменное название устройства;

«nn» – тип исполнения устройства по напряжению оперативного тока:
220В – для напряжения питания 220 В постоянного, переменного или выпрямленного тока;
110В – для напряжения питания 110 В постоянного или выпрямленного тока.

Технические характеристики микропроцессорного трехканального реле постоянного тока Орион-ДТ:

Параметр	Значение
Характеристики токовых входов
Число входов по току	3
Рабочий диапазон, А	0,15 – 5
Абсолютная погрешность измерения постоянных токов во всём диапазоне, не более, А	±0,1
Термическая стойкость токовых цепей, А, не менее: – длительно – кратковременно (0,5 с)	15 100
Потребляемая мощность, ВА	не более 0,3
Коммутационная способность выходных контактов реле
Номинальное напряжение постоянного или переменного тока, В	220
Длительно допустимый ток, А	6
Ток замыкания, А: - с длительностью протекания 0,2 с - с длительностью протекания 2,0 с	до 30 до 12
Коммутационная износостойкость контактов не менее, циклов	10000
Ток размыкания при постоянном напряжении 48/110/220 В и постоянной времени L/R<0,04 с, А	1,0 / 0,25 / 0,125
Общие параметры устройства
Порог срабатывания по току I, А	0,3; 0,4; 0,6; 0,8; 1,0; 1,2; 1,4; 1,6; 1,8; 2,0; 2,5; 3,0; 3,5; 4,0; 4,5; 5,0
Коэффициент возврата Кв (задаваемый уставкой): - диапазон - дискретность	(0,5-0,9) 0,1
Выдержка времени на срабатывание, с	0; 0,1; 0,2; 0,3; 0,4; 0,5; 0,6; 0,7; 0,8; 0,9; 1,0; 2,0; 3,0; 5,0; 10,0; 20,0
Основная погрешность срабатывания по времени: - выдержка более 1 с, от уставки, % - выдержка менее 1 с, мс	±5 ±25
Время срабатывания реле при «скачкообразной» подаче тока, превышающего уставку в два раза (при Т_сраб = 0 c), мс, не более	40
Время возврата реле при «скачкообразном» снижении тока, превышающего уставку в 20 раз, до нулевого значения, мс, не более	40
Интервал времени между подачей оперативного питания на устройство и замыканием контактов реле «Канал 1 (2,3)», при нулевой выдержке времени и токе, превышающим уставку в 2 раза, не более, с.	0,15
Потребляемая мощность по цепям питания, не более	10 ВА (Вт)
Электрическое сопротивление изоляции между электрически не соединенными цепями, а также между электрическими цепями и корпусом, не менее	- 100 МОм при нормальных климатических условиях испытаний; - 5 МОм при повышенной температуре; - 1 МОм при повышенной влажности
Электрическая изоляция между электрически не соединенными цепями, а также между электрическими цепями и корпусом выдерживает при нормальных климатических условиях испытаний без пробоев и перекрытия	- испытательное напряжение с действующим значение 2,0 кВ переменного тока частотой 50 Гц в течение 1 мин; - импульсное испытательное напряжение (по три положительных и отрицательных импульса) с амплитудой до 5 кВ, длительностью переднего фронта 1,2 мкс, длительностью заднего фронта 50 мкс и периодом следования импульсов 5 с
Средняя наработка на отказ, не менее	125 тыс. часов.
Средняя вероятность отказа срабатывания в год	10-5
Параметр потока ложных срабатываний за год	10-6
Полный срок службы	25 лет
Группа механического исполнения	М7 по ГОСТ 17516.1-90
Степень загрязнения	1 по ГОСТ 51321.1-2000
Степень защиты по ГОСТ 14254	корпуса устройства – IP40; клеммных зажимов – IP20
Габаритные размеры устройства	137 х 114 х 100 мм (ШхВхГ); монтажная глубина (с учетом DIN-рейки) не более 107 мм
Масса устройства, не более	1,1 кг
Климатическое исполнение УХЛ3.1 по ГОСТ 15150-69 и ГОСТ 15543.1-89Е с расширенным диапазоном температуры окружающего воздуха при эксплуатации
Предельная рабочая температура окружающего воздуха	от минус 25 до +55°C
Относительная влажность при 25°C	до 80% (без выпадения росы и внутреннего обледенения)
Высота над уровнем моря, не более	2000 м
Окружающая среда	невзрывоопасная, не содержащая токопроводящей пыли, агрессивных паров и газов, разрушающих изоляцию и металлы
Место установки	должно быть защищено от попадания брызг, воды, масел, эмульсий, а также от прямого воздействия солнечной радиации

Показать все

Документы

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

Гарантия

Гарантийный срок эксплуатации прибора составляет 24 месяца с момента его ввода в эксплуатацию, при условии соблюдения потребителем правил эксплуатации, транспортировки, хранения и монтажа, установленных в руководстве по эксплуатации и в соответствии с требованиями ГОСТ 2405–88.

Срок хранения прибора с сохранением гарантийных обязательств — 12 месяцев с даты изготовления.

НОВИНКА

20 отзывов

Артикул

Бренд

Uzkip

В наличии

ГОСТ

2405-88

ТУ

4212-114-64115539-2014

Срок доставки

2-3 дня

Периодичность поверки

2 года

Цена в розницу

10 сум

Стоимость товара указана без НДС. При заказе добавляется 12%.

С этим товаром смотрят

ЭВ2231 кл.1.5 — вольтметр щитовой аналоговый постоянного тока

1 654 848 сум

Р333 — мост постоянного тока измерительный

10 сум

АКИП-1160/6 — источник питания постоянного тока

4 343 976 сум

АКИП-1152-80-600 — программируемый импульсный источник питания постоянного тока

289 690 908 сум

АКИП-1157/4 — программируемый источник питания постоянного тока

25 002 432 сум

М1690А — прибор щитовой аналоговый постоянного тока

10 374 624 сум

АКИП-1145/3 — программируемый импульсный источник питания постоянного тока

44 239 104 сум

PA195I-9xxx амперметр постоянного тока, одноканальный

10 сум

ЭА2230 — микроамперметр щитовой аналоговый постоянного тока

10 сум

ЭА2239 — амперметр щитовой аналоговый постоянного тока

10 сум

2553A — источник напряжения и силы постоянного тока эталонный

10 сум

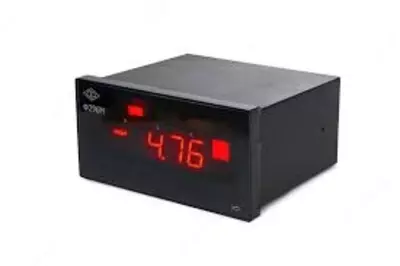

Ф296М — вольтметр цифровой щитовой постоянного тока (с токовым выходом)
