Изолятор ПСД 70

Описание товара

Изоляторы ПСД 70Е (двухкрылые)
Изоляторы серии ПСД 70 предназначены для изоляции и крепления проводов и грозозащитных тросов на воздушных линиях (ВЛ) электропередачи в распределительных устройствах электростанций и подстанций переменного тока напряжением свыше 1000 В и частотой до 100 Гц.

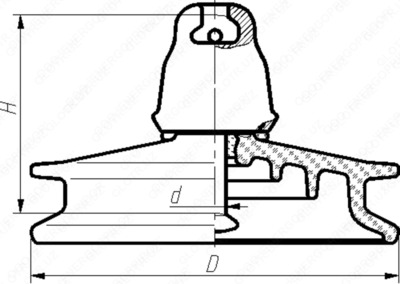

Технические характеристики изоляторов ПСД 70Е

Тип

ГОСТ, ТУ

Минимальная механическая разрушающая нагрузка,

кН

Диаметр D,

мм

Строительная высота H,

мм

Длина пути утечки,

мм

Сферическое соединение d,

мм

Выдерживаемое
напряжение 50 Гц,
(под дождем)

кВ

Выдерживаемое
импульсное
напряжение 1,2/50 +/-,

кВ

Напряжение по уровню радиопомех,

кВ

Масса,

кг

Выдерживаемое
напряжение 50 Гц,
(под дождем)

кВ

ПСД 70 Е

ТУ 34-27-97-93

70

270 127/146

411

16

45 110/110

25 4,6

45

Изоляторы ПСД 70Е отличаются конструктивным исполнением - в верхней части стеклянной "тарелки" имеют дополнительное ребро (выступ), увеличивающий длину пути утечки. Кроме этого, цилиндрическая "юбка" изолятора ПСД 70Е в нижней части переходит в конус, что также увеличивает длину пути утечки. Эти особенности изолятора ПСД 70Е, также, увеличивают площадь поверхности изолятора, не подверженной отложению загрязнений (или подверженной загрязнению в меньшей степени). Благодаря такой конструкции, изоляторы ПСД 70 могут применяться в местностях с повышенным воздействием атмосферных загрязнений, без увеличения строительной высоты. Это позволяет при ремонтах и реконструкции существующих ВЛ существенно повысить надежность электроснабжения за счет замены устаревших фарфоровых и обычных стеклянных изоляторов на изоляторы ПСД 70.
