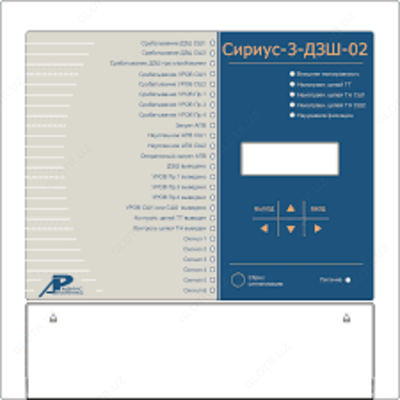

Описание микропроцессорного устройства защиты систем сборных шин напряжением 35–220 кВ с числом присоединений до 12 Сириус-3-ДЗШ-02:
Микропроцессорное устройство защиты «Сириус-3-ДЗШ-02» предназначено для реализации функций основной защиты, автоматики и сигнализации систем сборных шин напряжением 35–220 кВ с фиксированным или изменяемым присоединением элементов, с числом присоединений до 12. Предусмотрено подключение к ТН двух секций для реализации функций автоматики при опробовании.
Устройство имеет специальное исполнение «И4», обеспечивающее наиболее полный функционал при построении «цифровых подстанций» и развертывании «Smart Grid».
Особенности микропроцессорного устройства защиты систем сборных шин напряжением 35–220 кВ с числом присоединений до 12 Сириус-3-ДЗШ-02:
Устройство обеспечивает выполнение следующих функций защиты и автоматики:
- селективная дифференциальная токовая защита шин с торможением (ДЗШТ);
- ввод чувствительных токовых органов (ЧТО) при опробовании СШ в цикле автоматического повторного включения (АПВ);
- ввод ЧТО при оперативном опробовании СШ;
- контроль исправности вторичных цепей напряжения ТН;
- контроль исправности вторичных цепей тока ТТ;
- исполнение команд внешнего устройства резервирования при отказах выключателей любого из присоединений (УРОВ), с контролем по току;
- выполнение функции УРОВ для трех присоединений (Пр.1, Пр.3, Пр.4) с контролем по току, РПВ и возможностью действия «на себя»;
- выдача команд запрета АПВ на внешние устройства;
- блокировка действия АПВ при срабатывании УРОВ, приеме внешнего сигнала УРОВ или неуспешном опробовании СШ в цикле АПВ;
- оперативный ввод блокировки действия АПВ при срабатывании ДЗШ;
- оперативное изменение фиксации присоединений без переключения в цепях тока;
- опробование СШ от любого из 12 присоединений;
- опробование любого из 12 присоединений от СШ при «открытом» плече ДЗШ или с использованием индивидуальных реле тока;
- блокировка действия АПВ при наличии напряжения на шинах (при неполнофазном или полнофазном отказе выключателя питающего присоединения) после срабатывания ДЗШТ и ЧТО (в том числе, в режиме нарушенной фиксации);
- контроль наличия напряжения на шинах при их ручном опробовании (с использованием программируемого реле).
Устройство обеспечивает выполнение функций сигнализации при:
- срабатывании ДЗШ первой СШ;
- срабатывании ДЗШ второй СШ;
- срабатывании ДЗШ при оперативном и автоматическом опробовании шин;
- обнаружении неисправности вторичных цепей ТТ;
- обнаружении неисправности вторичных цепей ТН;
- срабатывании УРОВ;
- выдаче команд запрета выполнения АПВ;
- выведенном состоянии ДЗШ;
- оперативном запрете АПВ;
- работе ДЗШ в режиме нарушенной фиксации присоединений;
- неисправности устройства;
- неисправности внешних устройств;
- выведенном состоянии контроля цепей тока;
- выведенном состоянии контроля цепей напряжения;
- ошибке задания конфигурации устройства (сигнализация некорректной фиксации присоединения);
- срабатывании внешних УРОВ присоединений;
- срабатывании УРОВ присоединений 1, 3 и 4;
- неуспешном АПВ СШ1;
- неуспешном АПВ СШ2.
Устройство обеспечивает также выдачу обобщенного сигнала предупредительной сигнализации.
Сервисные функции микропроцессорного устройства защиты систем сборных шин напряжением 35–220 кВ с числом присоединений до 12 Сириус-3-ДЗШ-02:
- отображение текущих параметров сети;
- оперативный ввод или вывод основных функций с помощью дискретных входов;
- четыре набора уставок с возможностью выбора текущего с помощью дискретных входов;
- осциллографирование аварийных событий с возможностью гибкой настройки условий пуска, длины и количества осциллограмм;
- регистрацию и хранение журнала событий, аварий;
- возможность подключения программируемых реле и светодиодов к определенной точке функциональной логической схемы устройства;
- входы с программируемой функцией, задаваемой потребителем (ранжируемые входы);
- сигнализацию срабатывания защит и автоматики, неисправности устройства с помощью программируемых реле и светодиодов;
- возможность подключения ПЭВМ по каналу USB;
- возможность встраивания в АСУ ТП (обеспечивается наличием двух независимых интерфейсов связи RS-485);
-
