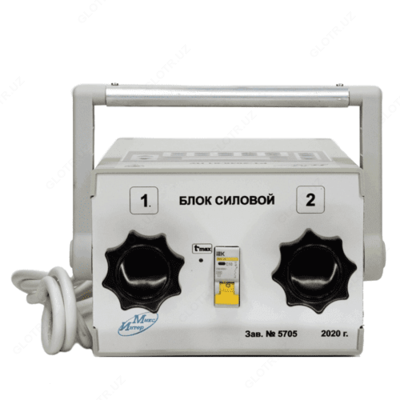

РТ-2048-01 — комплект для испытаний автоматических выключателей (до 1 кА)

Описание товара

Назначение комплекта для испытаний автоматических выключателей (до 1 кА) РТ-2048-01:

Комплект нагрузочный измерительный с регулятором тока РТ-2048-01, ТУ 4224-001-46964690-2005 (в дальнейшем тексте – Комплект) предназначен для испытания АВ с номинальным током расцепителя от 4 до 80 А.

Комплект может быть использован при прогрузке трех видов расцепителей: максимального мгновенного действия (электромагнитного), максимального с обратнозависимой выдержкой времени (теплового) и полупроводникового.

Описание комплекта для испытаний автоматических выключателей (до 1 кА) РТ-2048-01:

Комплект представляет собой переносной МОНОБЛОК: блока силового (БС) на базе нагрузочного импульсного трансформатора (НТИ-1), тиристорного блока и встроенного датчика индуктивного (ДИ), а также пульта управления (ПУ).

Комплект обеспечивает два режима работы: кратковременный (импульсный) и длительный. Регулирование испытательного тока осуществляется с помощью ПУ, который обеспечивает управление режимами испытания АВ, контроль, вычисление действующего значения и цифровую индикацию силы испытательного тока и времени отключения АВ.

Технические характеристики комплекта для испытаний автоматических выключателей (до 1 кА) РТ-2048-01:

Параметр	Значение
Диапазон измерения и регулирования силы тока, A	10...1000
Диапазон задания и измерения длительности протекания тока в кратковременном режиме, с	0.02-1.6
Приведенная погрешность измерения силы испытательного тока, %, не более	±5
Относительная погрешность измерения длительности протекания испытательного тока и времени отклонения АВ, не более	±5 %
Напряжение питающей сети	220 ±22 или 380 ±38 В
Ток потребления комплектом в импульсном режиме при максимальном испытательном токе	1000 А.....23 A
Мощность потребляемая комплектом: - в кратковременном режиме (I max = 1000 A), не более - в длительном режиме (I max = 500 A), не более - в длительном режиме (I max = 300 A), не более	9 kBa 2,6 kBa 0,8 kBa
Габаритные размеры моноблока (ДхШхВ), мм	280х195х160
Масса моноблока, кг	6

Комплект поставки РТ-2048-01

№	Наименование	Количество
1	Моноблок	1
2	Кабель соединительный	1
3	Токопроводы сечением 35 мм, длина 1 м	2
4	Руководство по эксплуатации	1
5	Свидетельство о первичной поверке	1

Показать все

Документы

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

Гарантия

Гарантийный срок эксплуатации прибора составляет 24 месяца с момента его ввода в эксплуатацию, при условии соблюдения потребителем правил эксплуатации, транспортировки, хранения и монтажа, установленных в руководстве по эксплуатации и в соответствии с требованиями ГОСТ 2405–88.

Срок хранения прибора с сохранением гарантийных обязательств — 12 месяцев с даты изготовления.
