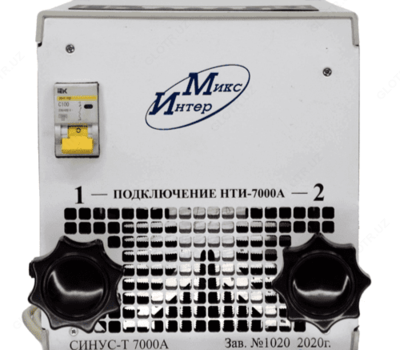

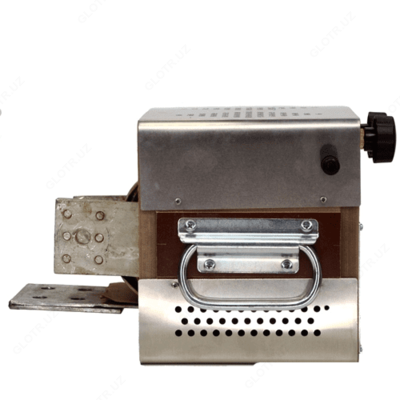

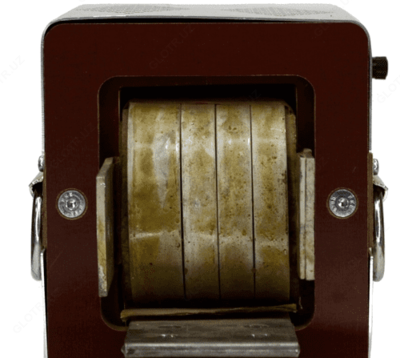

СИНУС-Т 7000А — комплект для испытания автоматических выключателей переменного тока

Описание товара

Назначение комплекта для испытания автоматических выключателей переменного тока СИНУС-Т 7000А:

Комплект СИНУС-Т 7000А наиболее эффективен при испытании мощных АВ. Рекомендуется использовать при испытании электромагнитных расцепителей с номинальным током от 160 до 630 А, а также при испытании тепловых расцепителей с номинальным током от 160 до 2000 А.

Комплекты СИНУС являются серией новых испытательных средств высокого качества, простых и безопасных в работе. Наиболее эффективны в тех случаях, когда к форме испытательного тока предъявляются жесткие требования с точки зрения коэффициента нелинейных искажений, т.е. требуется строго синусоидальная форма ипытательного тока.

Силовая часть комплекта выполнена на IGBT-транзисторах с регулированием испытательного тока по принципу широтно-импульсной модуляции (ШИМ). Управление испытательным током осуществлено с помощью программных средств на микроконтроллере фирмы МИКРОЧИП. Форма испытательного тока синусоидальная частотой 50 Гц.

Конструктивно комплекты выполнены в компьютерном корпусе с отображением информации на большом жидкокристаллическом дисплее.

Комплекты сопровождаются аттестатом Госстандарта РФ – ФГУ ”ТЕСТ-СПб” в соответствии с ГОСТ Р.8.568-99. Аттестация испытательного оборудования.

Технические характеристики комплекта для испытания автоматических выключателей переменного тока СИНУС-Т 7000А:

Параметр	Значение
Диапазон регулирования и измерения испытательного тока, А	70 - 7000
Форма испытательного тока	синусоидальная частотой 50 Гц
Режимы работы	кратковременный (импульсный); длительный
Диапазон задания и измерения длительности протекания тока в кратковременном режиме, мс	20 ... 5000
Диапазон задания и измерения длительности протекания тока и времени отключения АВ в длительном режиме, с	0,02 ... 300
Мощность, потребляемая комплектом из сети, кВА в кратковременном режиме (I_исп = 7000А), не более в длительном режиме (I_исп = 2000А), не более	40 12
Относительная погрешность измерения длительности протекания тока и времени отключения, %, не более	не более ±3
Максимальные значения длительности протекания испытательного тока, определяемые допустимым нагревом нагрузочного трансформатора	При 700 А - 300 с; при 3500 А - 60 с; при 7000 А - 5 с
Общие характеристики
Питание	220+22 В частотой 50 Гц
Сила тока в кратковременном режиме при максимальном испытательном токе (I_исп=7000 А), А	не менее 180
Максимальное значение силы тока, потребляемого из сети, А	не более 180
Время установления рабочего режима, мин	не более 1
Габаритные размеры (ДхШхВ), мм	520х200х400
Масса, кг	40

Комплект поставки СИНУС-Т 7000А

№	Наименование	Количество
1	Измеритель и источник тока СИНУС-Т 7000А	1
2	Провод силовой 0,85 м сечением 240 мм²	1
3	Аттестат	1

Показать все

Документы

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

Гарантия

Гарантийный срок эксплуатации прибора составляет 24 месяца с момента его ввода в эксплуатацию, при условии соблюдения потребителем правил эксплуатации, транспортировки, хранения и монтажа, установленных в руководстве по эксплуатации и в соответствии с требованиями ГОСТ 2405–88.

Срок хранения прибора с сохранением гарантийных обязательств — 12 месяцев с даты изготовления.
