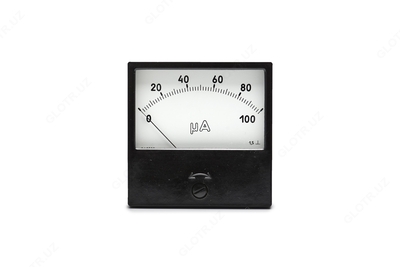

ЭА2231 — амперметр щитовой аналоговый постоянного тока

Описание товара

Назначение амперметра ЭА2231:

Амперметры, микроамперметры, миллиамперметры, килоамперметры ЭА2231 предназначены для встраивания в измерительную и испытательную аппаратуру, служат для измерения силы постоянного тока в электрических цепях стационарных и переносных устройств, эксплуатируемых в закрытых неотапливаемых помещениях.

Описание амперметра ЭА2231:

Микро-, Милли-, кило-, амперметры ЭА2231 – приборы магнитоэлектрической системы с креплением подвижной части на кернах и подпятниках. Рабочее положение горизонтальное и вертикальное.

Пример заказа амперметра ЭА2231:

По согласованию с заказчиком приборы могут изготавливаться со специальными шкалами и без заливки герметиком.

«Миллиамперметр ЭА2231, 0-1 мА, ТУ 4223-001-05798310-99»;
Без заливки герметиком: «Миллиамперметр ЭА2231А, 0-1 мА, ТУ 4223-001-05798310-99;
Со специальной шкалой: «Миллиамперметр ЭА2231.Х, ТУ 4223-001-05798310-99»,
где Х – исполнение по конструкторской документации;
Пример записи прибора ЭА2231 с диапазонами измерени1 0-1 А и 0,3 кВ без добавочного сопротивления Р103:
«Амперкиловольтметр ЭА2231, 0,1 Аи 0,3 кВ, без Р103, ТУ4223-001-05798310-99».

Габаритный чертеж амперметра ЭА2231:

Техические характеристики амперметра ЭА2231:

Характеристики миллиамперметров и амперметров ЭА2231
Диапазоны измерения	Класс точности	Внутреннее сопротивление Ом, не более	Падение напряжения, не более, мВ
0-1 мА	2,5	150
1-0-1 мА	1,5	75
0-5 мА	2,5	15
5-0-5 мА	1,5	7,5
0-10 мА	2,5	7,5
10-0-10 мА	1,5	7,5
0-30 мА	2,5	2
30-0-30 мА	1,5	2
0-50 мА	2,5		90
50-0-50 мА	1,5
0-100 мА	2,5
100-0-100 мА	1,5
0-150 мА	2,5
150-0-150 мА	1,5
0-300 мА	2,5
30-0-300 мА	1,5
0-500 мА	2,5
500-0-500 мА	1,5
0-1 А	2,5
1-0-1 А	1,5
0-3 А	2,5
3-0-3 А	1,5
0-5 А	2,5
5-0-5 А	1,5
0-10	2,5
10-0-10 А	1,5

Характеристики амперметров и килоамперметров ЭА2231 с отдельными вспомогательными частями:
Диапазоны измерения	Класс точности	Способ включения	Падение напряжения, не более, мВ
0-20 А	2,5	С измерительным шунтом 75 ШС М3 на 20 А и проводами КП1-4	75
20-0-20 А	1,5	С измерительным шунтом 75 ШС М3 на 20 А и проводами КП1-4
0-30 А	2,5	С измерительным шунтом 75 ШС М3 на 30 А и проводами КП1-4
30-0-30 А	1,5	С измерительным шунтом 75 ШС М3 на 30 А и проводами КП1-4
0-50 А	2,5	С измерительным шунтом 75 ШС М3 на 50 А и проводами КП1-4
50-0-50 А	1,5	С измерительным шунтом 75 ШС М3 на 50 А и проводами КП1-4
0-75 А	2,5	С измерительным шунтом 75 ШС М3 на 75 А и проводами КП1-4/5
75-0-75 А	1,5	С измерительным шунтом 75 ШС М3 на 75 А и проводами КП1-4/5
0-100 А	2,5	С измерительным шунтом 75 ШС М3 на 100 А и проводами КП1-4/5
100-0-100 А	1,5
0-150 А	2,5	С измерительным шунтом 75 ШС М3 на 150 А и проводами КП1-4/5
150-0-150 А	1,5
0-200 А	2,5	С измерительным шунтом 75 ШС М3 на 200 А и проводами КП1-4/5
200-0-200 А	1,5
0-300	2,5	С измерительным шунтом 75 ШС М3 на 300 А и проводами КП1-4/5
300-0-300	1,5
0-500 А	2,5	С измерительным шунтом 75 ШС М3 на 500 А и проводами КП1-4/5
500-0-500 А	1,5
0-750 А	2,5	С измерительным шунтом 75 ШС М3 на 750 А и проводами КП1-4/5
750-0-750 А	1,5
200-0-750 А	1,5
0-1 кА	2,5	С измерительным шунтом 75 ШС М3 на 1000 А и проводами КП1-4/5
1-0-1 кА	1,5
0-1,5	2,5	С измерительным шунтом 75 ШС М3 на 1500 А и проводами КП1-4/5
1,5-0-1,5	1,5
0-4	2,5	С измерительным шунтом 75 ШС М3 на 4000 А и проводами КП1-4/5
4-0-4	1,5
0-6	2,5	С измерительным шунтом 75 ШС М3 на 6000 А и проводами КП1-4/5
6-0-6	1,5
0-7,5	2,5	С измерительным шунтом 75 ШС М3 на 7500 А и проводами КП1-4/5
7,5-0-7,5	1,5

Характеристики амперметров и амперкиловольтметра ЭА2231 с отдельными вспомогательными частями
Диапазоны измерения по току	Диапазоны измерения по напряжению	Ток полного откло-нения	Падение напря-жения	Класс точности	Способ включения
0-1 А	0-3 кВ	5,0 мА	75 мВ	2,5	С индивидуальным шунтом Р105 и добавочным сопротивлением ДС 0,6 Мом; 5 мА (типа Р103)

Рабочие условия применения
Параметр	Значение
Температура окружающего воздуха	от минус 50 до +60°С
Относительная влажность воздуха	95 % при температуре 35 °C
Масса	0,15 кг
Габаритные размеры	60х60х50 мм
