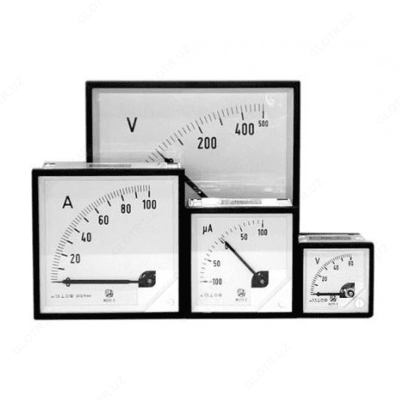

М311 — амперметр
-
Описание амперметра М311:
Амперметр М311 щитовой показывающий магнитоэлектрической системы, класса точности 1.5 с подвижной частью на кернах и подпятниках предназначен для измерения тока в сетях постоянного тока. Прибор предназначены для работы при температуре от -40 до +50°С и относительной влажности 95%. Предел допускаемой основной погрешности на всех отметках диапазона измерений равен ±1.5% от конечного значения диапазона измерений. Режим работы - непрерывный, время работы не ограничено.
Информация для заказа:
Амперметр М311 монтируют на ферромагнитных и неферромагнитных щитах толщиной от 1 до 15 мм при помощи приспособлений, поставляемых с прибором.
Габаритные размеры щитового аналогового амперметра М311-2.
Габаритные размеры щитового аналогового амперметра М311-3.
Габаритные размеры щитового аналогового амперметра М311-3 (120х120).
Габаритные размеры щитового аналогового амперметра М311-4.
Пределы допускаемой дополнительной погрешности амперметра М311, вызванной:
- изменением положения приборов от рабочего в любом направлении на ± 5о, равны 0,5 предела допускаемой основной погрешности, при этом рабочее положение прибора (монтажная плоскость) может быть: вертикальное, горизонтальное, с углом наклона α = 15о, 30о, 45о, 60о, 75о (угол меньше 90о) или с углом наклона α = 105о, 120о (угол больше 90о);
- изменением температуры окружающего воздуха от нормальной до любой температуры в пределах от минус 40 до плюс 50 °C на каждые 10 °C изменения температуры, равны 0,8 предела допускаемой основной погрешности;
- изменением относительной влажности окружающего воздуха от нормальной до 90%, равны пределу допускаемой основной погрешности;
- влиянием внешнего постоянного магнитного поля с индукцией 0,5 мТл, равны ±3%.
Варианты исполнения амперметра М311 представлены ниже. При заказе нужно указать требуемые параметры в виде кода:
1. Габаритный размер лицевой панели 48х48 72х72 96х96 120х120 144х144 Код для заказа 1 2 3 3(120x120) 4 2. Вид приемки Приемка ОТК Проверка ЦСМ Код для заказа а - 3. Диапазон измерения1 Значение Код для заказа Число 4. Способ включения2 Значение Код для заказа Число 1 Ввести конечное значение диапазона измерений
2 При подключении через наружный шунт указать падение напряжения на шунте: НШ 75мВ, НШ 100мВ, НШ 150мВ, НШ 300мВ
Исполнение прибора формируется из последовательного набора кодов заказа.
Пример заказа "Амперметр М311-2 а 1000 НШ 75мВ":
Габаритный размер лицевой панели 72х72 2 Вид приемки приемка ОТК а Диапазон измерения 1000 1000 Способ включения НШ 75мВ НШ 75мВ -
Технические характеристики амперметра М311:
Параметр М311-1 М311-2 М311-3 М311-4 Габаритные размеры, мм 48х48х71 72х72х72 96х96х72, 120х120х72 144х144х76 Размеры окна в щите (квадрат), мм 45+0.6 68+0.7 92+0.8, 112+0.9 138+1 Масса, кг 0.15 0.2 0.25 0.4 Класс точности 1,5 Предел допускаемой основной погрешности на всех отметках диапазона измерений ±1.5% от конечного значения диапазона измерений Конечные значения диапазонов измерений (непосредственное включение), А 1...25 Конечные значения диапазонов измерений (с наружным шунтом и калиброванными проводами), А 1..600, 1..15 кА* Условия эксплуатации при температуре от -40 до +50°С и относительной влажности 95%
