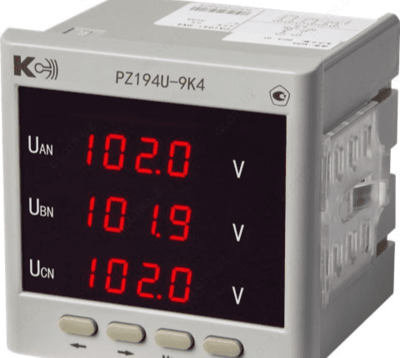

PZ194U-9K4 — вольтметр 3-канальный

Описание товара

Назначение вольтметра PZ194U-9K4:

Вольтметры PZ194U-9K4 предназначены для измерения напряжения и частоты переменного тока в электрических цепях.

Вольтметры PZ194U-9K4 оснащены аналоговым выходом и цифровым интерфейсом RS-485 для дистанционной передачи результатов измерений.

Приборы PZ194U-9K4 используются на предприятиях электроэнергетики, промышленности и коммунального хозяйства.

Особенности вольтметра PZ194U-9K4:
- Трехстрочный светодиодный индикатор (высота цифр 20 мм, цвет индикатора, красный, зеленый или желтый, выбирается при заказе);
- Цифровой интерфейс RS-485;
- Протокол Modbus RTU;
- Четыре кнопки на лицевой панели позволяют просматривать на индикаторе измеряемые величины и настраивать прибор;
- Вход в меню настройки защищен паролем;
- Возможна настройка диапазона показаний напряжения в соответствии с примененным на входе прибора измерительным трансформатором;
- Меню также позволяет установить интервал автопрокрутки показаний, сменить пароль, выбрать яркость индикатора, задать порог включения визуальной индикации перегрузки (мигание индикатора), настроить аналоговые выходы (диапазоны преобразуемых значений) и интерфейс RS-485 (адрес порта, скорость обмена, формат сообщения);
- Степень защиты прибора, обеспеченная передней панелью, IP40 (по ГОСТ 14254-96);
- Средняя наработка на отказ - 200000 часов;
- Средний срок службы - 25 лет.

Технические характеристики вольтметра PZ194U-9K4:

Параметр		Значение
Основные погрешности
Пределы допускаемой основной приведенной погрешности измерения силы тока, %:
- для модификаций класса точности 0,2		± 0,2
- для модификаций класса точности 0,5		± 0,5
Пределы допускаемой основной абсолютной погрешности измерения частоты, Гц		± 0,1
Пределы допускаемой основной приведенной погрешности преобразованиянапряжения на аналоговом выходе, %		± 0,5
Номинальные значения входного сигнала
Номинальное значение напряжения переменного тока Uн, В:⁽¹⁾		50; 100; 220; 380; 500
Диапазоны измеряемых сигналов
Диапазон измеряемого входного сигнала		(0,05…1,2)·Uн
Диапазон измеряемых частот, Гц		от 45 до 65
Диапазон значений входного сигнала в режиме измерения частоты		(0,3…1,2)·Uн
Диапазон частот основной гармоники входного сигнала, Гц		от 45 до 65
Перегрузка на измерительном входе
Допустимая кратковременная перегрузка на входе		2·Uн в течение 60 с
Сопротивление измерительного входа
Сопротивление входа, МОм, не менее		1
Каналы измерения
Количество каналов измерения		3
Схема подключения (выбирается при заказе)		3-фазная 3-проводная или 3-фазная 4-проводная
Питание
Напряжение питания постоянного тока или переменного тока частотой от 45 до 65 Гц, В		от 80 до 270
Мощность, потребляемая от источника питания, ВА, не более		4
Время установления рабочего режима после включения питания, мин, не более		5
Индикация
Тип индикатора		3-строчный светодиодный
Количество строк индикатора		3
Диапазон отображаемых значений ⁽⁴⁾		0…9999
Период обновления результатов измерения, с, не более		1,1
Порт RS-485
Протокол связи		Modbus RTU
Скорость обмена, бод		2400, 4800, 9600, 19200, 38400 (уставки)
Формат данных		10 бит; контроль по четности / нечетности или без контроля; 1-2 стоповых бита (уставки)
Аналоговые выходы
Количество		1
Тип (выбирается при заказе)		4-20 мА, 0-20 мА, 0-5 мА 0-5 В, 1-5 В или 0-10 В
Сопротивление нагрузки:
- для выходов типа 4-20 мА, 0-20 мА, Ом, не более		350
- для выходов типа 0-5 мА, Ом, не более		750
- для выходов типа 0-5 В, 1-5 В, кОм, не менее		20
- для выходов типа 0-10 В, кОм, не менее		20
Изоляция
Сопротивление изоляции между входами, выходами, выводами питания и корпусом МОм, не менее		100
Испытательное напряжение переменного тока частотой 50 Гц в течение 1 минуты, кВ:
- питание – входы		2
- питание – выходы		2
- входы – выходы		1
Климатические условия
Эксплуатация / транспортирование и хранение	Температура окружающего воздуха, °С	-40…+70 / -50…+80
	Относительная влажность, %	93 при +35 °С, без конденсации влаги
	Высота над уровнем моря, м, не более	2500
Размеры и масса
Габаритные размеры передней панели, мм		96x96
Габаритная длина, мм		84,5
Вырез в щите, мм		91x91
Масса прибора, кг, не более		0,41

⁽¹⁾ Номинальное значение входного напряжения прибора выбирается при заказе. Возможно изготовление прибора с нестандартным номинальным значением входного сигнала (не ниже меньшего и не выше большего из перечисленных).

Комплект поставки PZ194U-9K4

№ Наименование Количество

1. Вольтметр PZ194U-9K4 1

Показать все

Документы

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

Гарантия

Гарантийный срок эксплуатации прибора составляет 24 месяца с момента его ввода в эксплуатацию, при условии соблюдения потребителем правил эксплуатации, транспортировки, хранения и монтажа, установленных в руководстве по эксплуатации и в соответствии с требованиями ГОСТ 2405–88.

Срок хранения прибора с сохранением гарантийных обязательств — 12 месяцев с даты изготовления.
