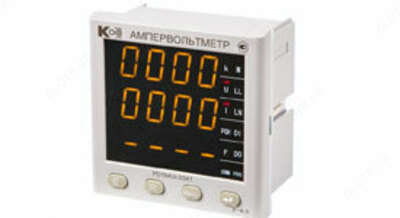

PD194UI-2S4T — ампервольтметр 3-канальный

Описание товара

Назначение ампервольтметра PD194UI-2S4T:

Ампервольтметры PD194UI-2S4T предназначены для измерения напряжения, силы и частоты переменного тока в электрических цепях.

Ампервольтметры PD194UI-2S4T оснащены четырьмя дискретными входами, тремя релейными выходами, а также цифровым интерфейсом RS-485 для дистанционной передачи результатов измерений и контроля дискретных входов и релейных выходов.

Приборы PD194UI-2S4T используются на предприятиях электроэнергетики, промышленности и коммунального хозяйства, а также автоматизированных системах различного назначения.

Особенности ампервольтметра PD194UI-2S4T:
- Трехстрочный светодиодный индикатор (высота цифр 20 мм, цвет индикатора, красный, зеленый или желтый, выбирается при заказе);
- Цифровой интерфейс RS-485;
- Протокол Modbus RTU;
- Четыре кнопки на лицевой панели позволяют просматривать на индикаторе измеряемые величины, состояние дискретных входов и релейных выходов, а также настраивать прибор;
- Вход в меню настройки защищен паролем;
- Возможна настройка диапазона показаний напряжения в соответствии с примененным на входе прибора измерительным трансформатором;
- Меню также позволяет установить интервал автопрокрутки показаний, сменить пароль, выбрать яркость индикатора, задать порог включения визуальной индикации перегрузки (мигание индикатора), настроить интерфейс RS-485 (адрес порта, скорость обмена, формат сообщения), задать режим и параметры работы релейных выходов;
- Состояние дискретных входов и релейных выходов может запрашиваться по цифровому интерфейсу RS-485;
- Каждый релейный выход может быть настроен на один из двух режимов: режим сигнализации (управление реле сигналом на соответствующем дискретном входе или включение реле по достижению верхнего или нижнего порога измеряемого параметра) или дистанционное управление реле по интерфейсу RS-485;
- Степень защиты прибора, обеспеченная передней панелью, IP66 (по ГОСТ 14254-96);
- Средняя наработка на отказ - 200000 часов;
- Средний срок службы - 25 лет;
- Имеется программное обеспечение для просмотра результатов измерений, настройки и калибровки приборов.

Технические характеристики ампервольтметра PD194UI-2S4T:

Параметр		Значение
Основные погрешности
Пределы допускаемой основной приведенной погрешности измерения⁽¹⁾ силы тока, %:
- для модификаций класса точности 0,2		± 0,2
- для модификаций класса точности 0,5		± 0,5
Пределы допускаемой основной абсолютной погрешности измерения частоты, Гц		± 0,05
Пределы допускаемой основной приведенной погрешности преобразования⁽²⁾ тока на аналоговом выходе, %		± 0,5
Номинальные значения входного сигнала
Номинальное значение напряжения переменного тока Uн, В:		50; 100; 220; 380; 500⁽³⁾
Номинальное значение силы переменного тока Iн: - мА - А		100; 200; 500; 1000; 2000⁽³⁾ 1; 2; 5⁽³⁾
Диапазоны измеряемых сигналов
Диапазон измеряемого входного сигнала: -тока -напряжения		(0,005…1,2)·Uн (0,05…1,2)·Uн
Диапазон измеряемых частот, Гц		от 45 до 65
Диапазон значений входного сигнала в режиме измерения частоты		(0,3…1,2)·Uн
Диапазон частот основной гармоники входного сигнала, Гц		от 45 до 65
Перегрузка на измерительном входе
Допустимая кратковременная перегрузка на входе тока		10·Iн в течение 5 с
Допустимая кратковременная перегрузка на входе напряжения		2·Uн в течение 60 с
Сопротивление измерительного входа
Сопротивление входа, МОм, не менее		1
Каналы измерения
Количество каналов измерения		3
Схема подключения каналов измерения напряжения 3-канального ампервольтметра		3-фазная 3-проводная или 3-фазная 4-проводная (уставка)
Питание
Напряжение питания постоянного тока или переменного тока частотой от 45 до 65 Гц, В		от 80 до 270
Мощность, потребляемая от источника питания, ВА, не более		5
Время установления рабочего режима после включения питания, мин, не более		5
Индикация
Тип индикатора		3-строчный светодиодный
Количество строк индикатора		3
Диапазон отображаемых значений ⁽⁴⁾		0…9999
Период обновления результатов измерения, с, не более		1,1
Порт RS-485
Протокол связи		Modbus RTU
Скорость обмена, бод		2400, 4800, 9600, 19200, 38400 (уставки)
Формат данных		10 бит; контроль по четности / нечетности или без контроля; 1-2 стоповых бита (уставки)
Релейные выходы
Количество		2
Нагрузка		активная, 250 В, 5А или 30В, 5A
Дискретные входы
Количество		4
Тип		«сухой контакт»
Ток в замкнутом состоянии, мА, не более		4
Напряжение в разомкнутом состоянии, В, не более		15
Порт RS-485
Протокол связи		Modbus RTU
Скорость обмена, бод		2400, 4800, 9600, 19200, 38400 (уставки)
Формат данных		10 бит; контроль по четности / нечетности или без контроля; 1-2 стоповых бита (уставки)
Изоляция
Сопротивление изоляции между входами, выходами, выводами питания и корпусом МОм, не менее		100
Испытательное напряжение переменного тока частотой 50 Гц в течение 1 минуты, кВ:
- питание – входы		3
- питание – выходы		3
- входы – выходы		2
Климатические условия
Эксплуатация / транспортирование и хранение	Температура окружающего воздуха, °С	-40…+70 / -50…+80
	Относительная влажность, %	93 при +35 °С, без конденсации влаги
	Высота над уровнем моря, м, не более	2500
Размеры и масса
Габаритные размеры передней панели, мм		120x120
Габаритная длина, мм		90
Вырез в щите, мм		111x111
Масса прибора, кг, не более		0,5

⁽¹⁾ При расчете приведенной погрешности измерения напряжения (силы тока) за нормирующее значение принимается конечное значение диапазона показаний прибора, равное 1,2 значения номинального показания.

⁽²⁾ При расчете приведенной погрешности преобразования тока, напряжения, частоты за нормирующее значение принимается величина 5 мА для аналогового выхода типа 0-5 мА, ±5 мА; величина 20 мА – для аналогового выхода типа 4-20 мА, 4-12-20 мА, 0-20 мА; величина 5 В – для аналогового выхода типа 0-5 В, 1-5 В; величина 10 В – для аналогового выхода типа 0-10 В.M

⁽³⁾ Номинальное значение входного напряжения и/или тока прибора выбирается при заказе. Возможно изготовление прибора с нестандартным номинальным значением (не ниже меньшего и не выше большего из перечисленных).

Комплект поставки PD194UI-2S4T

№ Наименование Количество
