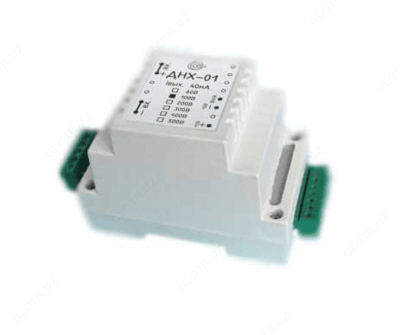

ДНХ-01 — датчик измерения постоянного и переменного напряжения

Описание товара

Назначение датчика измерения постоянного и переменного напряжения ДНХ-01:

Датчики (преобразователи измерительные) предназначены для преобразования напряжения постоянного, переменного и импульсных токов с гальванической развязкой входной цепи цепей контроля.

Особенности датчика измерения постоянного и переменного напряжения ДНХ:
- Гальваническая развязка силовых цепей и цепей контроля;
- Крепление на DIN-рейку;
- Минимальные габариты.

Технические характеристики датчика измерения постоянного и переменного напряжения ДНХ-01:

Параметр	Значение
Диапазон преобразования напряжения U, В	0 - (60; 100; 200; 300; 500;)
Полоса частот преобразуемых напряжений, Гц	0…60
Максимальная частота преобразования по уровню – 0,6 дБ, кГц	20
Входной ток номинальный I_MX, А	0,01
Сопротивление первичной обмотки, Ом	140…160
Входное сопротивление, Ом	U/ I_MX-150Ом
Выходной ток при нулевом входном напряжении не более, мА	±0,28
Выходной ток при номинальном входном напряжении, мА	40
Сопротивление нагрузки, Ом Максимальное Минимальное	240 50
Пределы допустимой приведенной осн. погрешности, %	± 1
Пределы допустимой дополнительной погрешности, вызванной изменением температуры окружающего воздуха в интервале рабочих температур на 10°С, % группа А группа В группа С	± 0,4 ± 0,6 ± 1,0
Время установления выходного сигнала не более, с	0,1
Время установления рабочего режима не более, мин.	1
Время непрерывной работы не менее, ч	Неограниченно
Время перегрузки входным сигналом 120% от номинального напряжения, не более, с	1
Напряжение питания, В	± (14,5…15,5)
Ток потребления по цепи питания не более, мА	50
Габариты не более, мм	95х54х65
Масса не более, г	210
Электрическая прочность изоляции токовой шины на переменном токе 50 Гц/ 1 мин, В	4000
Сопротивление изоляции в рабочих условиях не менее, МОм	5

Комплект поставки ДНХ-01

№ Наименование Количество

1 Преобразователь ДНХ-01 1

2 Руководство по эксплуатации 1

3 Упаковочная тара 1

Показать все

Документы

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

Гарантия

Гарантийный срок эксплуатации прибора составляет 24 месяца с момента его ввода в эксплуатацию, при условии соблюдения потребителем правил эксплуатации, транспортировки, хранения и монтажа, установленных в руководстве по эксплуатации и в соответствии с требованиями ГОСТ 2405–88.

Срок хранения прибора с сохранением гарантийных обязательств — 12 месяцев с даты изготовления.

НОВИНКА

20 отзывов

Артикул

Бренд

Uzkip

В наличии

ГОСТ

2405-88

ТУ

4212-114-64115539-2014

Срок доставки

2-3 дня

Периодичность поверки

2 года

Цена в розницу

10 сум

Стоимость товара указана без НДС. При заказе добавляется 12%.
