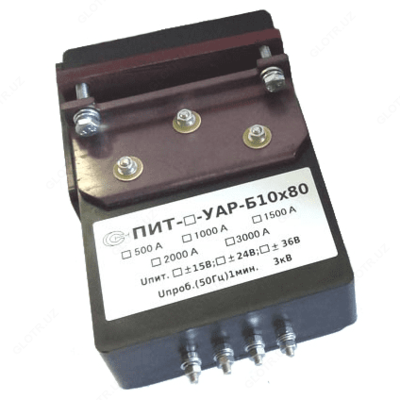

ПИТ-_-УАР-Б10х80 — разъемный измерительный преобразователь постоянного и переменного тока

Описание товара

Назначение разъемного измерительного преобразователя постоянного и переменного тока ПИТ-_-УАР-Б10х80:

Измерительные преобразователи тока серии ПИТ-_-УАР-Б10х80 являются малогабаритными приборами, предназначенными для бесконтактного измерения постоянных, переменных и импульсных токов.

Преобразователи состоят из замкнутого магнитопровода с зазорами и обмоткой, датчика Холла и платы электронной обработки сигнала.

Измерительные преобразователи серии ПИТ-_-УАР-Б10х80 выпускаются с разным диапазоном измеряемых токов:
- ПИТ-1000-УАР-Б10х80 - разъемный измерительный преобразователь постоянного и переменного тока 0...1000 А;
- ПИТ-1500-УАР-Б10х80 - разъемный измерительный преобразователь постоянного и переменного тока 0...1500 А;
- ПИТ-3000-УАР-Б10х80 - разъемный измерительный преобразователь постоянного и переменного тока 0...3000 А.
Основные преимущества разъемного измерительного преобразователя постоянного и переменного тока ПИТ-_-УАР-Б10х80:
- магнитопровод не насыщен;
- разъемный усиленный корпус;
- отверстие под плоскую токовую шину.

Технические характеристики разъемного измерительного преобразователя постоянного и переменного тока ПИТ-_-УАР-Б10х80:

Параметр	Значение
	ПИТ-1000-УАР-Б10х80	ПИТ-1500-УАР-Б10х80	ПИТ-3000-УАР-Б10х80
Диапазон измеряемых токов, А	0...1000	0...1500	0...3000
Допустимая перегрузка по измеряемому току, разы	1,5
Диапазон рабочих температур,°С	-20...+70
Основная приведенная погрешность, не более, %	2,5
Выходной сигнал при номинальном измеряемом токе, мА	200	300	1000
Полоса пропускания, Гц	0-50000
Нелинейность выходной характеристики, не более, %	0,1
Коэффициент передачи	1:5000		1:3000
Напряжение питания,	±18 ... ±24		±24 ... ±36
Диаметр отверстия под токовую шину, мм	прямоугольное отв. 10х80
Габаритные размеры, мм	194х118х82
Масса, г	700	900

Комплект поставки ПИТ-_-УАР-Б10х80

№	Наименование	Количество
1	Разъемный измерительный преобразователь постоянного и переменного тока ПИТ-_-УАР-Б10х80 в выбранном исполнении	1
2	Паспорт	1
3	Руководство по эксплуатации	1
4	Упаковочная тара	1

Показать все

Документы

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

Гарантия

Гарантийный срок эксплуатации прибора составляет 24 месяца с момента его ввода в эксплуатацию, при условии соблюдения потребителем правил эксплуатации, транспортировки, хранения и монтажа, установленных в руководстве по эксплуатации и в соответствии с требованиями ГОСТ 2405–88.

Срок хранения прибора с сохранением гарантийных обязательств — 12 месяцев с даты изготовления.

НОВИНКА

20 отзывов

Артикул

Бренд

Uzkip

В наличии

ГОСТ

2405-88

ТУ

4212-114-64115539-2014

Срок доставки

2-3 дня

Периодичность поверки

2 года

Цена в розницу

10 сум

Стоимость товара указана без НДС. При заказе добавляется 12%.

С этим товаром смотрят

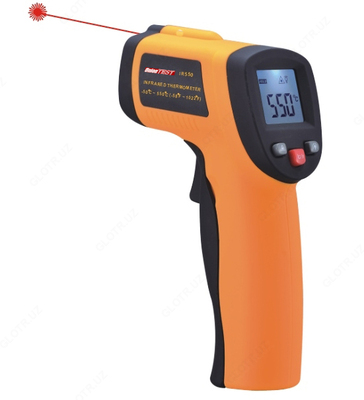

IR550 — дистанционный измеритель температуры (пирометр)

10 сум

RGE-1000 — измеритель сопротивления заземления

10 сум

ПрофКиП М416 — измеритель сопротивления заземления

7 876 440 сум

LTW335 — измеритель сопротивления петли и токов КЗ

10 сум

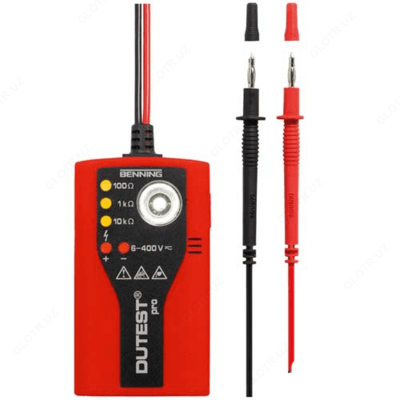

DUTEST pro — профессиональный тестер непрерывности и цепи для тестирования высокого и низкого сопротивления

10 сум

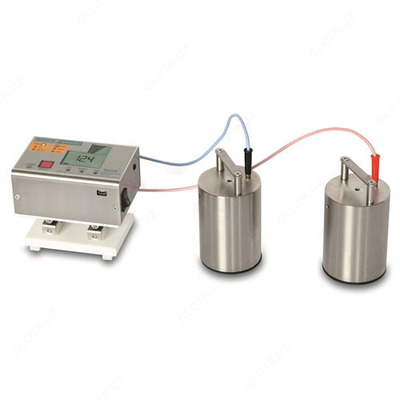

Quick-499ZC измеритель поверхностного сопротивления

10 сум

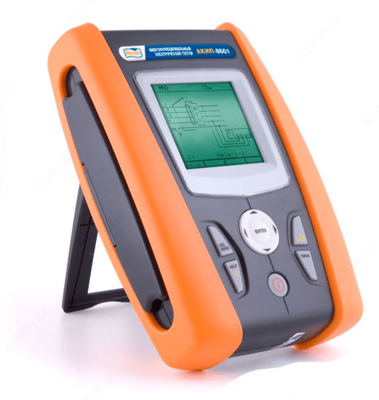

АКИП-8601 — измеритель параметров электрических сетей

10 сум

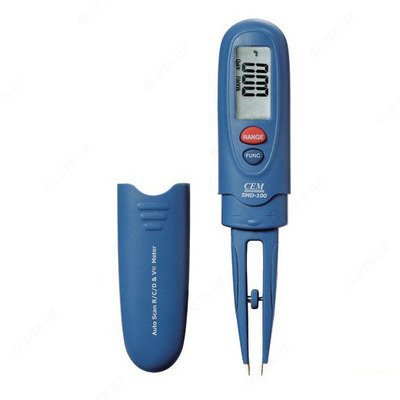

SMD-100 тестер электронных компонентов

10 сум

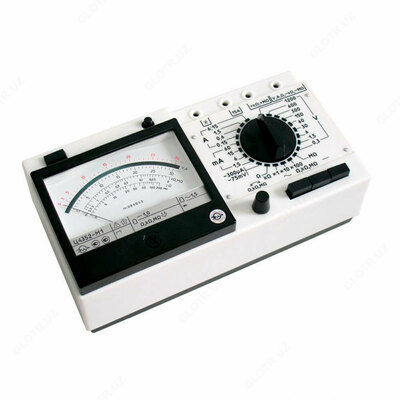

Ц4352-М1 — прибор электроизмерительный многофункциональный

10 сум

ПИН-100-У-4/20-ДХ — преобразователь измерительный постоянного и переменного напряжения

7 169 916 сум

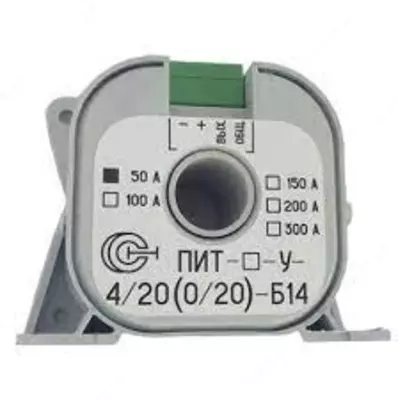

ПИТ-100-УА-Б14 — преобразователь измерительный постоянного и переменного тока
