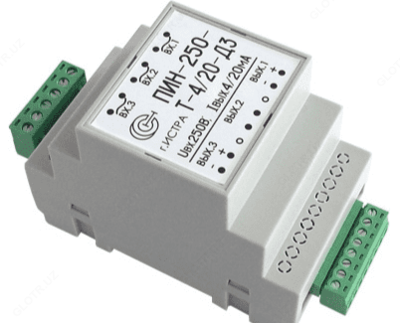

ПИН-250-Т-4/20-ДЗ — преобразователь измерительный переменного напряжения

Описание товара

Назначение преобразователя измерительного переменного напряжения ПИН-250-Т-4/20-ДЗ:

Преобразователь измерительный переменного напряжения ПИН-250-Т-4/20-ДЗ предназначены для преобразования напряжения переменного тока в стандартный токовый сигнал 4/20 мА с гальванической развязкой входной цепи и цепей контроля.

Преобразователь измерительный переменного напряжения ПИН-250-Т-4/20-ДЗ предназначен для работы в трехфазных цепях и содержит три независимых, гальванически изолированных канала. Питание преобразователя осуществляется по токовой петле 4/20 мА. Монтируется на DIN-рейку.

Технические характеристики преобразователя измерительного переменного напряжения ПИН-250-Т-4/20-ДЗ:

Параметр	Значение
Диапазон измеряемых напряжений, В	0...250 (трехфазное)
Допустимая перегрузка по измеряемому напряжению, разы	1,3
Входной номинальный ток, Iном, мА	1
Диапазон рабочих температур,°С *	0...+70
АЧХ в пределах 1%, не более, кГц	0,02...10
Основная погрешность измерения для частоты 50 Гц не более,%	0,5
Нелинейность выходной характеристики, не более, %	0,3
Выходной сигнал датчика, мА	4/20
Пробивное напряжение вход-выход, кВ	1
Напряжение питания, В	9...36
Габаритные размеры, мм	65х90х52
Масса, г	250

Комплект поставки ПИН-250-Т-4/20-ДЗ

№	Наименование	Количество
1	Преобразователь измерительный переменного напряжения ПИН-250-Т-4/20-ДЗ	1
2	Паспорт	1
3	Руководство по эксплуатации	1
4	Упаковочная тара	1

Показать все

Документы

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

Гарантия

Гарантийный срок эксплуатации прибора составляет 24 месяца с момента его ввода в эксплуатацию, при условии соблюдения потребителем правил эксплуатации, транспортировки, хранения и монтажа, установленных в руководстве по эксплуатации и в соответствии с требованиями ГОСТ 2405–88.

Срок хранения прибора с сохранением гарантийных обязательств — 12 месяцев с даты изготовления.
