PD194E — многофункциональный электроизмерительный прибор

Назначение многофункционального электроизмерительного прибора PD194E:

Многофункциональные цифровые электроизмерительные приборы PD194E предназначены для измерения электрических параметров в трехфазных и однофазных сетях переменного тока, выполнения функций телеизмерения, телесигнализации и телеуправления. Гибкие функциональные возможности прибора обеспечены, благодаря дополнительным модулям, присоединяемым корпусу прибора.

Исполнения многофункционального электроизмерительного прибора PD194E:

Варианты исполнения прибора PD194E:

• PD194E - многофункциональный электроизмерительный прибор (базовая модификация, 1 порт RS-485 Modbus RTU);

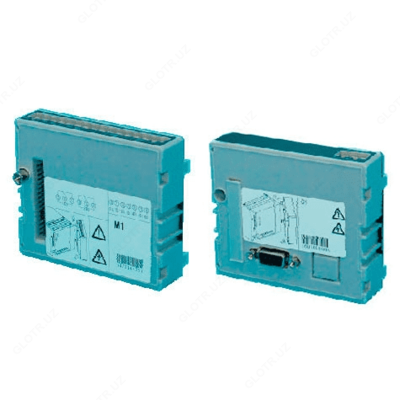

Дополнительные функциональные возможности прибора – второй цифровой порт, аналоговые выходы (AO), дискретные входы (DI) и релейные выходы (DO) – обеспечивают дополнительные модули типа М и С, присоединяемые к прибору сзади. На прибор можно установить не более одного модуля типа М и не более одного модуля типа С:

Функциональные модули	Название	Характеристики
	М1	6 DI, 2 DO с переключаемым контактом
	М2	6 DI, 2 DO с переключаемым контактом, 2 AO
	М3	4 DI, 2 DO с переключаемым контактом, 2 DO с размыкаемым контактом
	М4	4 AO
	С0	Порт RS-485 (Modbus RTU)

• PD194E/M1 - многофункциональный электроизмерительный прибор (1 порт RS-485 Modbus RTU, 6 дискретных входов, 2 релейных выхода с переключаемым контактом);
• PD194E/M2 - многофункциональный электроизмерительный прибор (1 порт RS-485 Modbus RTU, 6 дискретных входов, 2 релейных выхода с переключаемым контактом, 2 аналоговых выхода);
• PD194E/M3 - многофункциональный электроизмерительный прибор (1 порт RS-485 Modbus RTU, 4 дискретных входа, 2 релейных выхода с переключаемым контактом, 2 релейных выхода с размыкаемым контактом);
• PD194E/M4 - многофункциональный электроизмерительный прибор (1 порт RS-485 Modbus RTU, 4 аналоговых выхода);
• PD194E/C0 - многофункциональный электроизмерительный прибор (2 порта RS-485 Modbus RTU);
• PD194E/M1/C0 - многофункциональный электроизмерительный прибор (2 порта RS-485 Modbus RTU, 6 дискретных входов, 2 релейных выхода с переключаемым контактом);
• PD194E/M2/C0 - многофункциональный электроизмерительный прибор (2 порта RS-485 Modbus RTU, 6 дискретных входов, 2 релейных выхода с переключаемым контактом, 2 аналоговых выхода);
• PD194E/M3/C0 - многофункциональный электроизмерительный прибор (2 порта RS-485 Modbus RTU, 4 дискретных входа, 2 релейных выхода с переключаемым контактом, 2 релейных выхода с размыкаемым контактом);
• PD194E/M4/C0 - многофункциональный электроизмерительный прибор (2 порта RS-485 Modbus RTU, 4 аналоговых выхода).

Структура наименования многофункционального электроизмерительного прибора PD194E:

Примечания к рисунку:
⁽¹⁾ Указывается при наличии аналоговых выходов.
⁽²⁾ Указывается, какие дополнительные модули типа С и/или М установлены (не более одного модуля типа С и не более одного модуля типа М), например, «С0М2». Если дополнительные модули не используются, данное поле пропускается.

Технические характеристики многофункционального электроизмерительного прибора PD194E:
