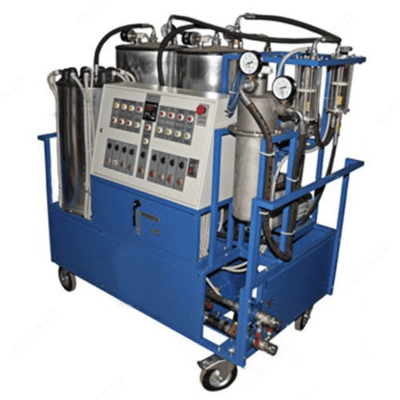

УВФ-20000 — мобильная установка для очистки трансформаторного масла

Описание товара

Назначение мобильной установки для очистки трансформаторного масла УВФ-20000

Установка УВФ-20000 предназначена для снижения количественного содержания воды, газов, механических примесей в трансформаторном масле, а также для заливки масла под давлением в оборудование, как в герметичном, так и в негерметичном исполнении.

УВФ-20000 применяется для подготовки трансформаторного масла при ремонте трансформаторов, масляных выключателей, высоковольтных вводов и др.

Технические характеристики мобильной установки для очистки трансформаторного масла УВФ-20000

Параметр	Единица измерения	Значение
Производительность	м³/час	4..20
Параметры обработанного масла
Массовое влагосодержание	г/т (ppm)	10
Массовое газосодержание	%	0,1
Тонкость фильтрации	мкм / кл. чист	5 / 8...9
Технические характеристики установки
Мощность нагревателя (3 ступени), кВт	кВт	90(30х30х30)
Общая мощность установки	кВт	120
Температура масла в процессе обработки (регулируемая)	°C	45
Предельное остаточное давление форвакуумного насоса	мбар (Па)	0,1 (9)
Производительность форвакуумного насоса	м³ /ч	250
Давление в баке-дегазаторе (при максимальной производительности)	мбар (Па)	0.5…1.5 (44…132)
Напряжение трехфазной сети 50 Гц	В	380
Высота всасывания по маслу	м	4
Высота подъема масла	м	40
Давление масла на выходе	кг/см²	4
Объем вакуумного гидравлического бака	л	220х220=440
Диапазон рабочих температур	°C	0…+40
Габариты
Длина	мм	2200
Ширина	мм	1400
Высота	мм	1900
Клиренс	мм	125
Масса установки без масла	кг	1000

Комплект поставки УВФ-20000

Наименование	Количество
Заливной рукав, Ду50, 10м	1
Сливной рукав, Ду50, 10м	1
Кабель для подключения к сети, 20м	1
Руководство по эксплуатации	1
Сменные фильтроэлементы (мешки)	10

Показать все

Документы

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

Гарантия

Гарантийный срок эксплуатации прибора составляет 24 месяца с момента его ввода в эксплуатацию, при условии соблюдения потребителем правил эксплуатации, транспортировки, хранения и монтажа, установленных в руководстве по эксплуатации и в соответствии с требованиями ГОСТ 2405–88.

Срок хранения прибора с сохранением гарантийных обязательств — 12 месяцев с даты изготовления.
