Syscompact 2000 — компактная мобильная система для отыскания мест повреждений кабельных линий (32 кВ)

Описание товара

Назначение установки Syscompact 2000:

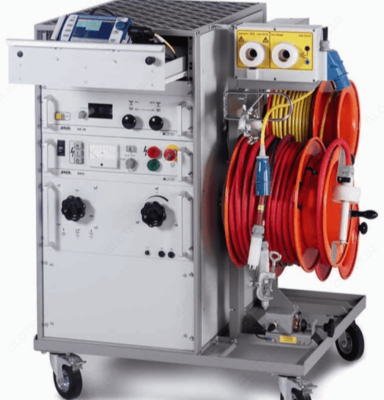

Syscompact 2000 является компактной установкой, полностью обеспечивающей поиск неисправностей в кабельных линиях. Эта установка позволяет определить расстояние до места повреждения и обнаружить повреждение кабеля непосредственно на трассе как в случае повреждений типа «обрыв» и «короткое замыкание», так и в случае высокоомных повреждений и заплывающих пробоев без использования прожига.

Оператору доступны различные методы поиска мест повреждения и возможность комбинирования Syscompact 2000 с другим вспомогательным оборудованием для поиска мест повреждения. Компактность установки позволяет размещать ее в практически любом автомобиле грузоподъемностью от 300 до 500 кг.

Особенности установки Syscompact 2000:
- Поиск низкоомных и высокоомных повреждений, заплывающих пробоев
- Эффективные методы предварительной локации повреждений
- Точный поиск места повреждения акустическим методом и методом сравнения акустического и электромагнитного сигналов (совместно с локатором UL 30 и BM 30)
- Простота использования
- Модульная конструкция с возможностью расширения функций.
Методы предварительной локации:
- Метод анализа отражения импульсов TDR Рефлектометрия (низкоомные повреждения, обрыв кабельной линии, измерение длинны кабельной линии)
- Импульсно-дуговой метод SIM, до 32 кВ (высокоомные повреждения и заплывающие пробои). Позволяет точно определять места повреждений без предварительного прожига.
- Усовершенствованный импульсно дуговой метод SIM-MIM, до 32 кВ (высокоомные повреждения и заплывающие пробои). Позволяет точно определять места повреждений без предварительного прожига.
- Дуговой метод SIM в режиме постоянного тока (SIM DC) (высокоомные повреждения и заплывающие пробои)
- Дифференциальный метод вторичного импульса SIM (высокоомные повреждения и заплывающие пробои)
- Метод колебательного разряда с осцилляцией по току ICM, до 32 кВ (высокоомные повреждения, заплывающие пробои и увлажнённая изоляция).

Технические характеристики установки Syscompact 2000:

Параметр	Значения
Рефлектометр IRG 2000
Выходное напряжение импульсов	60 В
Длительность зондирующего импульса	40 нс - 10 мкс
Электрическая прочность к входному напряжению	400 В АС (50 - 60 Гц)
Выходное сопротивление	10 - 250 Ом регулируемое
Диапазон измерений (при v/2=80 м/мкс)	0 - 65 км
Погрешность	0,2%
Дискретность считывания	200 МГц (5 нс)
Разрешение	0,4 м (при v / 2 = 80 м/мкс)
Скорость распространения v/2	50 - 150 м/мкс
Чувствительность входного делителя	- 0 дБ ... + 60 дБ
Объем памяти рефлектограмм	100
Дисплей	Цветной LCD 320 х 240 пиксель, 6"
Генератор высоковольтных импульсов SSG 1100, 1500, 2100
Выходное напряжение	0 - 8 кВ / 0 - 16 кВ / 0 - 32 кВ
Энергия импульса	1100 Дж, 1500 Дж, 2100 Дж
Частота следования импульсов	Одиночный, 10, 20 или 30 импульс/мин
Выходное испытательное напряжение	DC: 0 - 32 кВ
Максимальный ток утечки DC	850 мА
Система
Напряжение питания	110 – 240 В (50/60 Гц)
Вес	195 - 295 кг
Тип корпуса	пыле- влагозащищенный по IPX4
Рабочая температура	-20 ... +50 °C
Температура хранения	-40 ... +60 °C

Комплект поставки Syscompact 2000

Наименование	Количество
Syscompact 2000 c питанием 110 - 240U	1
Рефлектометр IRG 2000	1
Система связи SA32	1
Генератор высоковольтных импульсов SSG 1100, 32 кВ	1
Блок связи SK-1D	1
19'' стойка для Syscompact 2000	1
Высоковольтный кабель 10м	1
Крепление кабеля	1
Сборка и окончательные испытания	1
Методика поиска мест повреждений	1
Руководство по эксплуатации на русском языке	1
