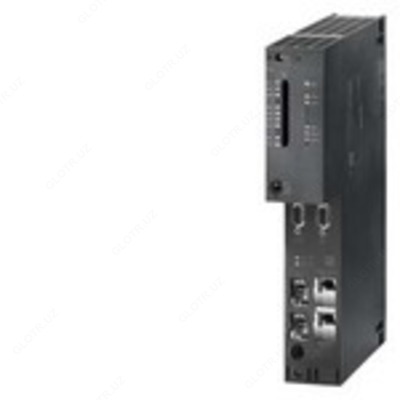

6ES7414-5HMO6-OABO Simatic Siemens

Описание товара

Общая информация
Обозначение типа продукта		ЦП 414-5H PN/DP
Версия продукта		1
Версия микропрограммного обеспечения		V6.0
Инженерное обеспечение с помощью
пакета программного обеспечения для программирования		не ниже версии STEP 7 V5.5 SP2 с HF1
Конфигурация CiR в режиме RUN
Время синхронизации CiR, базовая нагрузка		100 ms
Время синхронизации CiR, время на каждый байт ввода-вывода		0 µs
Напряжение питания
Номинальное значение (пост. ток)
24 В пост. тока		Нет; Электропитание через источник питания системы
Входной ток
из шины на задней стойке 5 В пост. тока, тип.		1,6 A
из шины на задней стойке 5 В пост. тока, макс.		1,9 A
из шины на задней стойке 24 В пост. тока, макс.		150 mA; на интерфейс DP 150 мА
из разъема 5 В пост. тока, макс.		90 mA; на каждый интерфейс DP
Рассеиваемая мощность
Нормальная рассеиваемая мощность		7,5 W
Запоминающее устройство
Вид запоминающего устройства		прочее
Оперативное запоминающее устройство
встроенный		4 Mbyte
встроенное (для программ)		2 Mbyte
встроенное (для данных)		2 Mbyte
расширяемое		Нет
Память загрузки
расширяемая стираемая программируемая постоянная флэш-память		Да; с картой памяти (флэш-память)
расширяемая стираемая программируемая постоянная флэш-память, макс.		64 Mbyte
встроенная ОЗУ, макс.		512 kbyte
расширяемая ОЗУ		Да
расширяемая ОЗУ, макс.		64 Mbyte
Хранение в буфере
есть		Да
с АКБ		Да; все данные
без АКБ		Нет
АКБ
Буферная батарея
Нормальный буферный ток		180 µA; применимо до 40 °C
Макс. буферный ток		1 000 µA
Макс. время хранения в буфере		В справочном руководстве "Параметры модулей" приведены граничные условия и факторы воздействия
Питание внешнего буферного напряжения на ЦП		от 5 до 15 В пост. тока
Время обработки ЦП
нормальное время операций побитовой обработки		18,75 ns
нормальное время операций со словами		18,75 ns
нормальное время выполнения операций арифметики с фиксированной точкой		18,75 ns
нормальное время выполнения операций с плавающей точкой		37,5 ns
Блоки ЦП
Блоки данных (DB)
Макс. число		6 000; Диапазон числовых значений: от 1 до 16000
Макс. размер		64 kbyte
Функциональные блоки (FB)
Макс. число		3 000; Диапазон числовых значений: от 0 до 7999
Макс. размер		64 kbyte
Функции (FC)
Макс. число		3 000; Диапазон числовых значений: от 0 до 7999
Макс. размер		64 kbyte
Организационные блоки (OB)
Макс. число		см. систему команд
Макс. размер		64 kbyte
Число свободных организационных блоков циклического выполнения		1; OB 1
Число организационных блоков прерывания по времени		4; OB 10-13
Число организационных блоков прерываний с задержкой		4; OB 20-23
Число организационных блоков циклических прерываний		4; OB 32-35
Число организационных блоков аппаратного прерывания		4; OB 40-43
Число организационных блоков прерывания DPV1		3; OB 55-57
Число пусковых организационных блоков		2; OB 100, 102
Число организационных блоков обработки асинхронных ошибок		9; OB 80-88
Число организационных блоков обработки синхронных ошибок		2; OB 121, 122

Показать все

Документы

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

Гарантия

Гарантийный срок эксплуатации прибора составляет 24 месяца с момента его ввода в эксплуатацию, при условии соблюдения потребителем правил эксплуатации, транспортировки, хранения и монтажа, установленных в руководстве по эксплуатации и в соответствии с требованиями ГОСТ 2405–88.

Срок хранения прибора с сохранением гарантийных обязательств — 12 месяцев с даты изготовления.
