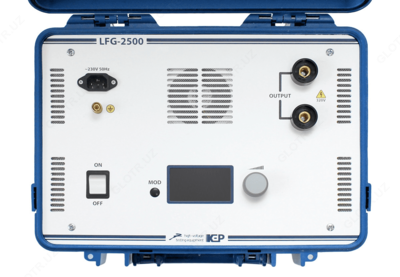

LFG-2500 — генератор звуковой частоты

Описание товара

Назначение генератора звуковой частоты LFG-2500:

Генератор звуковой частоты LFG-2500 совместно с приемником Р-900 используется для трассировки подземных металлических коммуникаций и поиска повреждений любых типов энергетических кабелей.

Описание генератора звуковой частоты LFG-2500:

LFG-2500 представляет собой генератор низкой звуковой частоты с автоматическимсогласованием сопротивления нагрузки и плавной регулировкой выходного тока.

Особенностью генератора является способ низкочастотной модуляции выходного сигнала.Модуляция осуществляется импульсами прямоугольной формы частотой 1 Гц таким образом, что втечении первого полупериода модулирующего напряжения генерируется сигнал с частотой 1024 Гц,а в течении второго полупериода – с частотой 2048 Гц. Преимущество этого способа модуляциизаключается в том, что при наличии приемника с частотами приема 1024 и 2048 Гц (например, Р-900) возможен прием сигнала обеих частот с переключением только на приемнике. В режименепрерывной генерации формируется сигнал с частотой 1024 Гц.

Технические характеристики генератора звуковой частоты LFG-2500:

Параметр	Значение
Рабочие частоты, Гц	1024 / 2048
Тип модуляции	частотная
Частота модуляции, Гц	1
Выходная мощность в согласованном режиме, В∙A	1000 ... 2500
Максимальное выходное напряжение холостого хода, В	320
Максимальный выходной ток, А	50
Диапазон согласования сопротивления нагрузки, Ом	0,5 – 100
Согласование сопротивления нагрузки (импеданса)	автоматическое
Диапазон измеряемых и индицируемых параметров: - ток, А	0,01…50
Параметры экрана	OLED дисплей, 128×64
Питание - напряжение внешней питающей сети, В - частота внешней питающей сети, В	230 ± 10 % 50/60 ± 1 Гц
Потребляемая мощность, кВ•А, не более	3
Масса, кг, не более	12
Габаритные размеры, Ш×В×Г, мм, не более	415×240×322
Условия эксплуатации
Температура окружающего воздуха, ˚С	от -10 до +40
Относительная влажность воздуха, %, не более	80 при температуре +25° С
Атмосферное давление, мм рт. ст.	от 630 до 800

Комплект поставки LFG-2500

№	Наименование	Количество
1	Генератор LFG-2500	1
2	Кабель для присоединения к объекту испытания (длина 3 м)	2
3	Кабель заземления (длина 3 м)	1
4	Кабель питания (длина 1,8 м)	1
5	Руководство по эксплуатации	1

Показать все

Документы

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

Гарантия

Гарантийный срок эксплуатации прибора составляет 24 месяца с момента его ввода в эксплуатацию, при условии соблюдения потребителем правил эксплуатации, транспортировки, хранения и монтажа, установленных в руководстве по эксплуатации и в соответствии с требованиями ГОСТ 2405–88.

Срок хранения прибора с сохранением гарантийных обязательств — 12 месяцев с даты изготовления.
