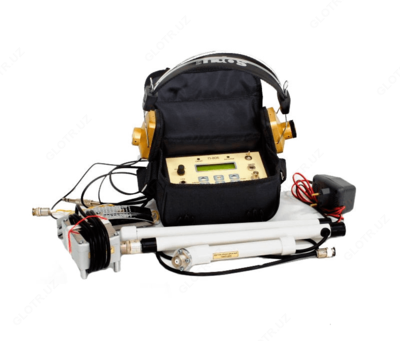

П-806 — приемник для поиска повреждений в кабелях

Описание товара

Назначение приемника для поиска повреждений в кабелях П-806:

Приемник для поиска повреждений в кабелях П-806 предназначен:
- Для поиска трассы, мест повреждения межфазной изоляции и глубины залегания высоковольтных силовых кабелей индукционным методом;
- Для поиска мест повреждения высоковольтных силовых кабелей акустическим методом.
- Для обнаружения мест утечки изоляции подземных кабелей электроснабжения, не имеющих металлической оболочки, потенциальным методом с помощью бесконтактных потенциальных датчиков.
При поиске индукционным методом приемник должен эксплуатироваться совместно с дополнительным генератором непрерывных колебаний любой формы частотой 1024±2 Гц и 2048± 4 Гц, обеспечивающим в диапазоне нагрузок от 0,5 до 200 Ом выходную мощность не менее 200 Вт (например, ГЗЧ-1000, ГЗЧ-2500).

При поиске акустическим методом приемник должен эксплуатироваться совместно с дополнительным генератором мощных импульсов напряжением 5-10 кВ и энергией в импульсе 150 - 1000 Дж, следующих с интервалом в несколько секунд (например, ГАУВ-5).

Приемник предназначен для эксплуатации в полевых условиях в диапазоне температур окружающего воздуха от минус 20 до +40оС, относительной влажности до 85% и давлении от 600 до 800 мм рт. ст.

ПРИМЕЧАНИЕ. Нижняя граница рабочей температуры определяется работоспособностью при этой температуре источника питания и жидкокристаллического дисплея.

Технические характеристики приемника для поиска повреждений в кабелях П-806:

Параметр	Значение
Частоты настройки, Гц	1024 ± 2 и 2048±4
Предельная чувствительность к магнитному полю при отношении сигнал/шум 6 дБ, мкА / м, не более	50
Режим 1024 Гц	Полоса пропускания по уровню -3 дБ, Гц - 9⁺¹ Полоса пропускания по уровню -20 дБ, Гц - 10⁺²
Режим 2048 Гц	Полоса пропускания по уровню -3 дБ, Гц - 10⁺² Полоса пропускания по уровню -20 дБ, Гц - 20⁺⁴
Режим АКУСТ	Полоса пропускания по уровню -3 дБ, Гц - 100-1200
Нагрузка	Головные телефоны сопротивлением 16-100 Ом
Источник питания	4 Ni-MH аккумулятора размера АА напряжением 1,2В и емкостью (1300-1800) мА∙ч входящих в комплект поставки
Номинальное напряжение питания, В	5
Потребляемый ток , мА	30-130
Продолжительность работы без подзарядки, час	15 - 50 (В приемнике имеется возможность оперативного контроля уровня заряда аккумулятора и величины входного сигнала)
Приемник П-806: Габаритные размеры, мм Масса, кг, не более	140х90х90 0,6
Датчик индукционный П805-ДИ2: Габаритные размеры, мм Масса, кг, не более	195х55х33 0,4
Датчик акустический ДАГ-5: Габаритные размеры, мм Масса, кг, не более	110х63х90 0,35
Электрод ручной потенциальный: Габаритные размеры, мм Масса, кг, не более	120х40х15 0,2
Ручка-держатель датчиков: Габаритные размеры, мм Масса, кг, не более	30х600 (в работе), 30х360 (при транспортировании) 0,3
Телефоны головные: Габаритные размеры, мм Масса, кг, не более	220х180х80 0,3

Комплект поставки П-806

№	Наименование	Количество
1	Приемник П-806	1
2	Датчик индукционный П805-ДИ2	1
3	Датчик акустический ДАГ-5	1
4	Электроды ручные потенциальные	2
5	Телескопическая ручка-держатель датчика	1
6	Телефоны головные (сопротивление общее – (32-64) Ом)	1
7	Сумка укладочная для переноски приемника	1
8	Сумка укладочная для переноски ЗИП	1
9	Ni-MH аккумулятор размера АА (установлены в прибор)	4
10	Адаптер сетевой 220VAC/12VDC/1A	1
11	Руководство по эксплуатации	1

Показать все

Документы

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

СУТ Манометры ФТ 60168-15.pdf

1065,9 кб

Сертификат Соотвествия ТР ТС 012 QVM62.1 Канальный датчик скорости.docx

2,5 мб

Гарантия

Гарантийный срок эксплуатации прибора составляет 24 месяца с момента его ввода в эксплуатацию, при условии соблюдения потребителем правил эксплуатации, транспортировки, хранения и монтажа, установленных в руководстве по эксплуатации и в соответствии с требованиями ГОСТ 2405–88.

Срок хранения прибора с сохранением гарантийных обязательств — 12 месяцев с даты изготовления.
